Dellorto Ersatzteilkatalog #2 für
Motorrad-Vergaser und -Luftfilter


Dieser Ersatzteilkatalog ist ein Internetfund


Die neuesten Seiten in diesem Vergaser-Ersatzteilkatalog sind aus 05 / 1978. Die übrigen Seiten sind aus 1977. In diesem Katalog sind auch Vergaser für große Zweiräder enthalten, die natürlich für unsere kleinen 50er nicht von Bedeutung sind.
Die Seiten mit den Vergasern für unsere Mopeds, die Vergaser-Serie "SHA 14.xx", habe ich hier hellblau unterlegt. Nach verschiedenen Angaben an unterschiedlichen Stellen im Internet soll die Firma DELLORTO leider nicht mehr alle Einzelteile, wie beispielsweise diverse Kaltstartblenden, für die SHA-Vergaser herstellen. Diese Angaben sind aber meines Wissens nach bislang nicht überprüft oder bestätigt.
Natürlich sind in diesem Katalog die aktuelleren Vergaserversionen und Einzelteile nicht enthalten, schließlich ist der Katalog auch einige Jahrzehnte alt. Aber diese neueren Teile lassen sich auch problemlos in verschiedenen Internetangeboten begutachten.
Am Ende des Katalogs ist eine Luftfilter-Ersatzteilliste mit den ältesten Seiten dieses Ersatzteilkatalogs, aus 03 / 1975 enthalten. Diese Luftfilter sind aber ebenfalls für unsere Mopeds unbedeutend.


In ital. Sprache
001
Deckblatt


002
Vergaserteile
Seitenindex

003
1.10.1.502
Typ UA
Ausgabe 10 / 77
004
1.10.2.503
Typ UA
Ausgabe 10 / 77









005
1.11.7.504
Typ UB
Ausgabe 10 / 77
006
1.11.12.505
Typ UB
Ausgabe 10 / 77
007
1.11.13.506
Typ UB
Ausgabe 10 / 77

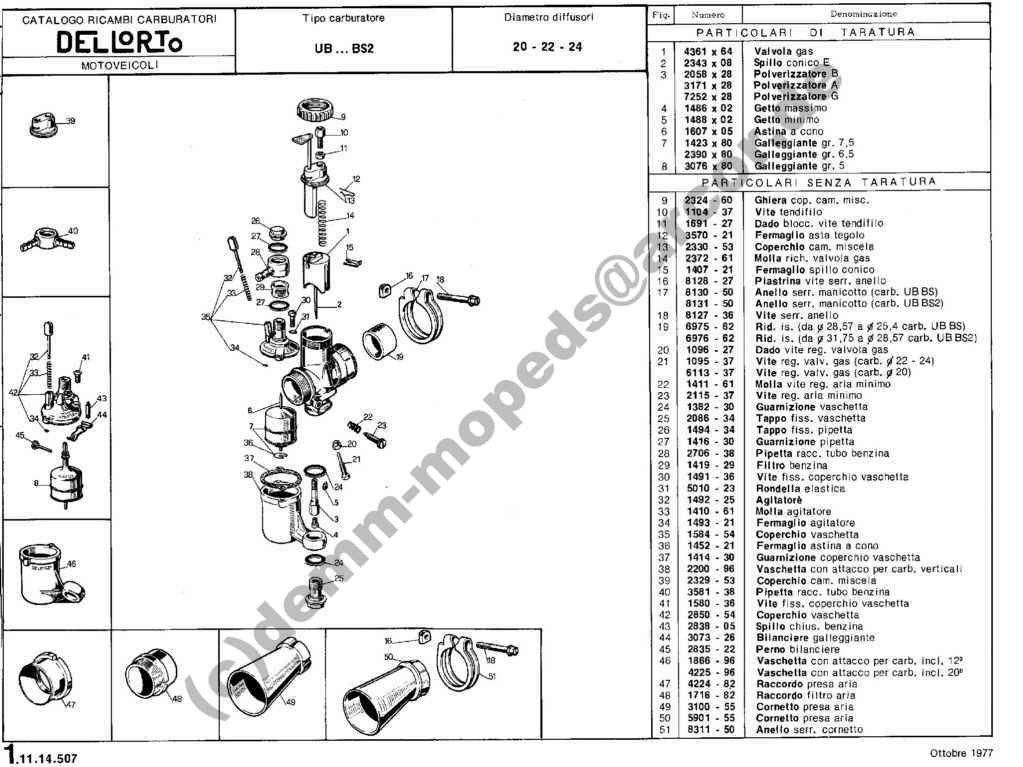

008
1.11.14.507
Typ UB
Ausgabe 10 / 77

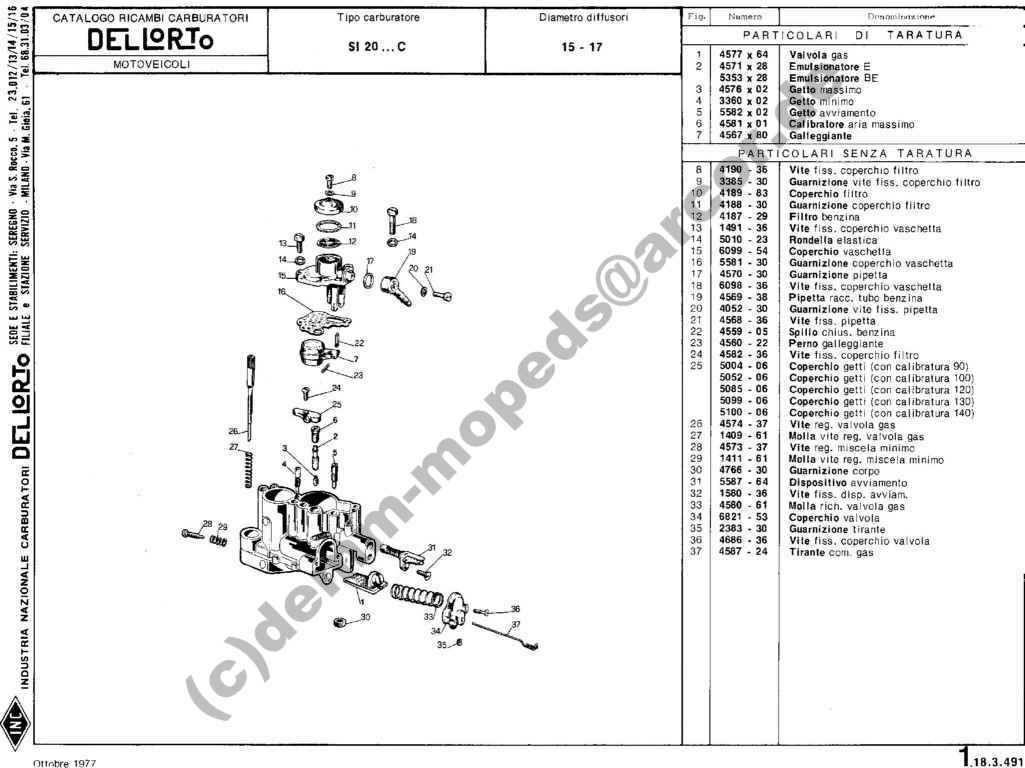

009
1.18.3.491
Typ SI
Ausgabe 10 / 77

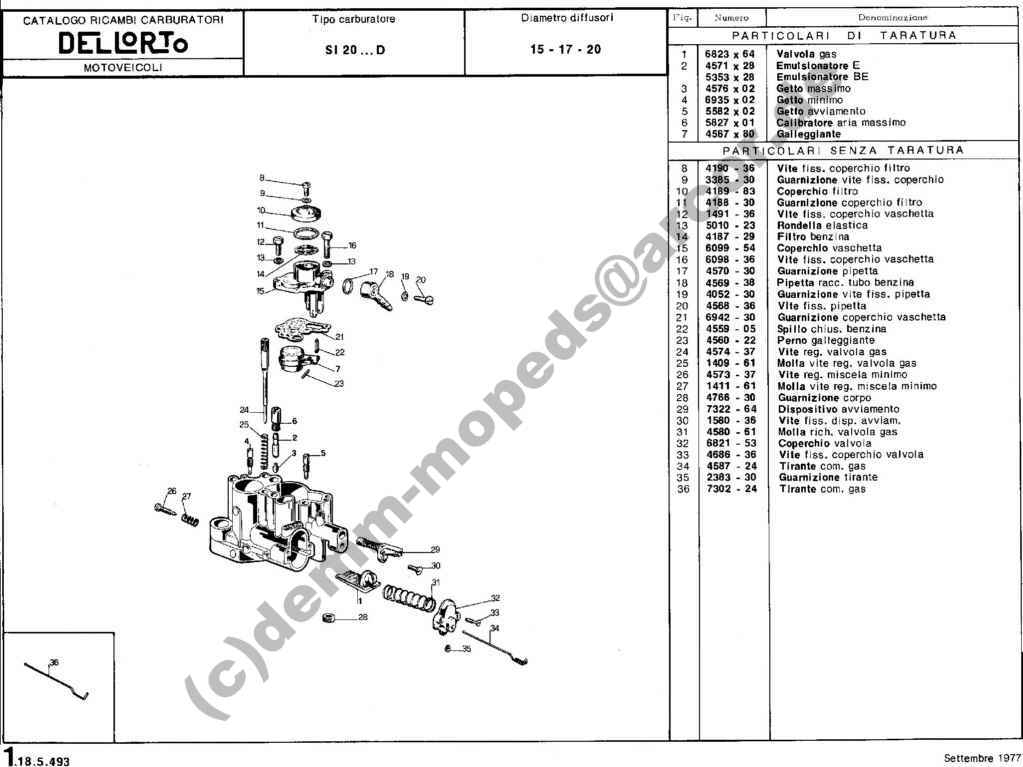

010
1.18.5.493
Typ SI
Ausgabe 9 / 77

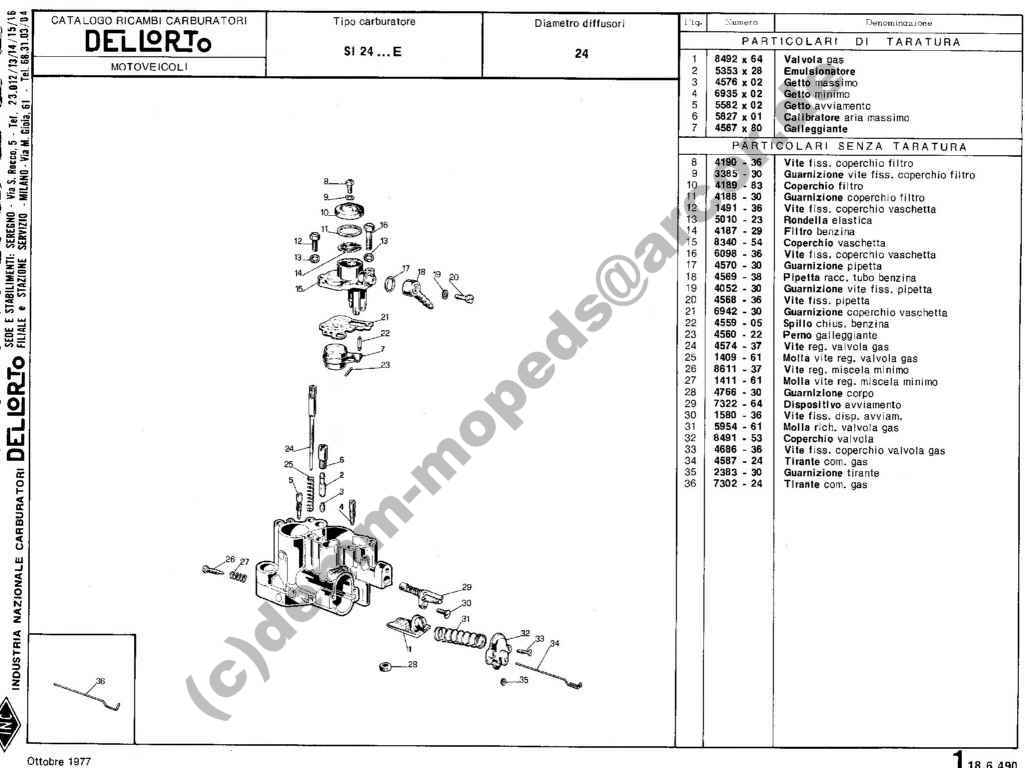

011
1.18.6.490
Typ SI
Ausgabe 10 / 77

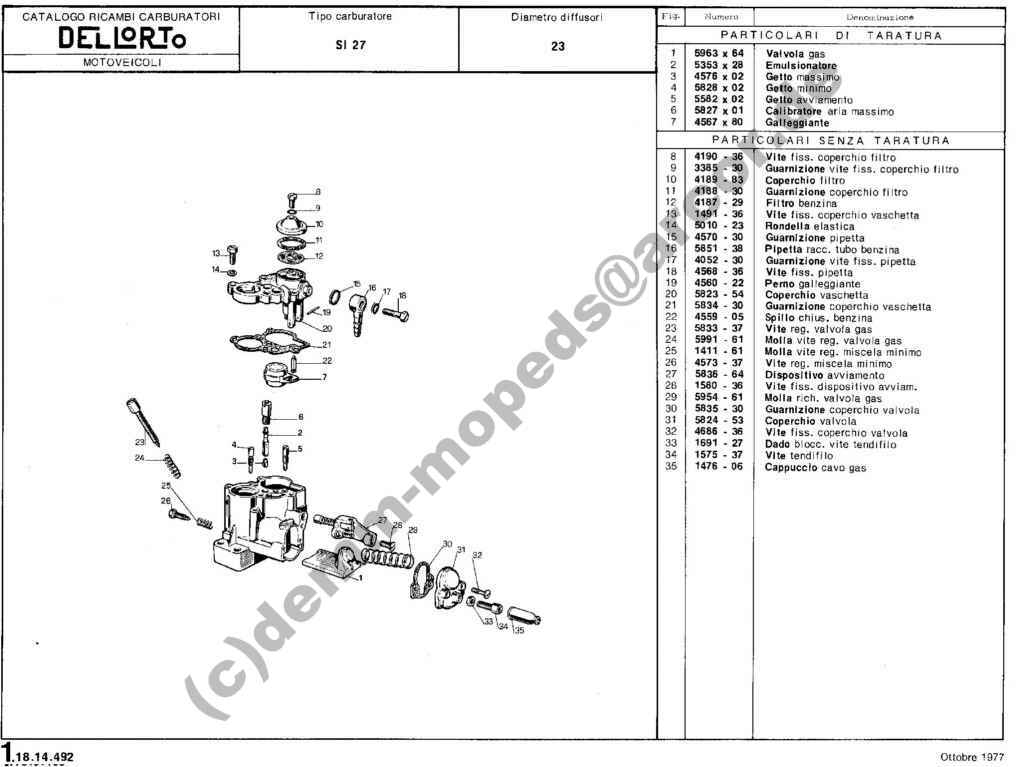

012
1.18.14.492
Typ SI
Ausgabe 10 / 77

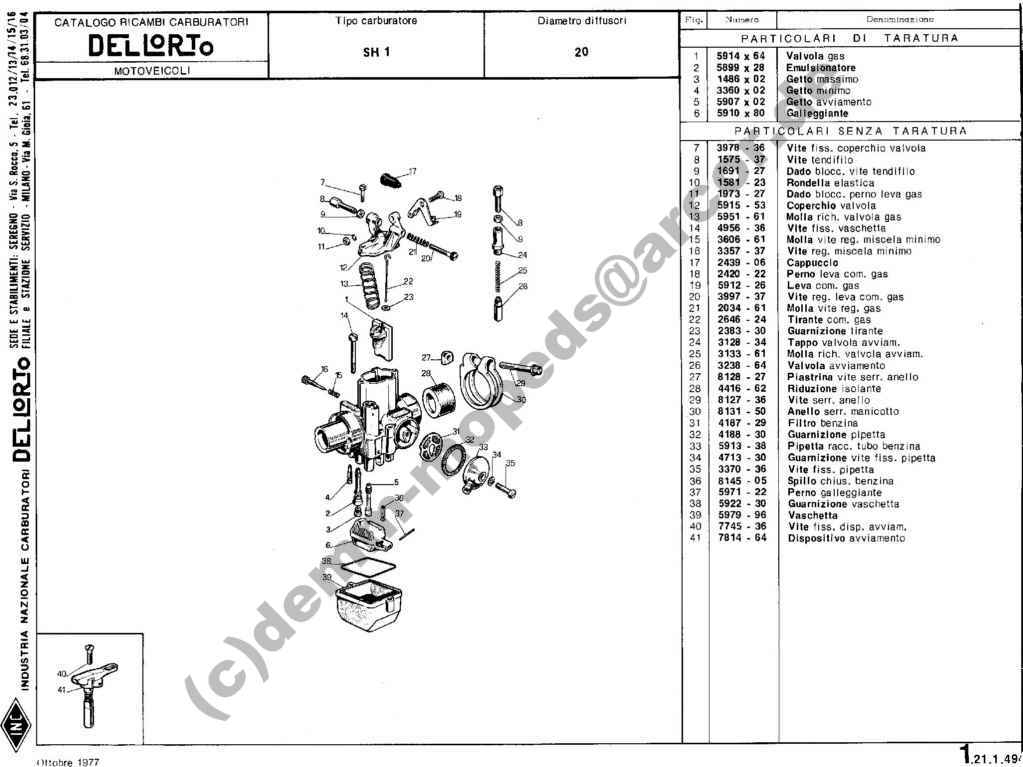

013
1.21.1.494
Typ SH
Ausgabe 10 / 77

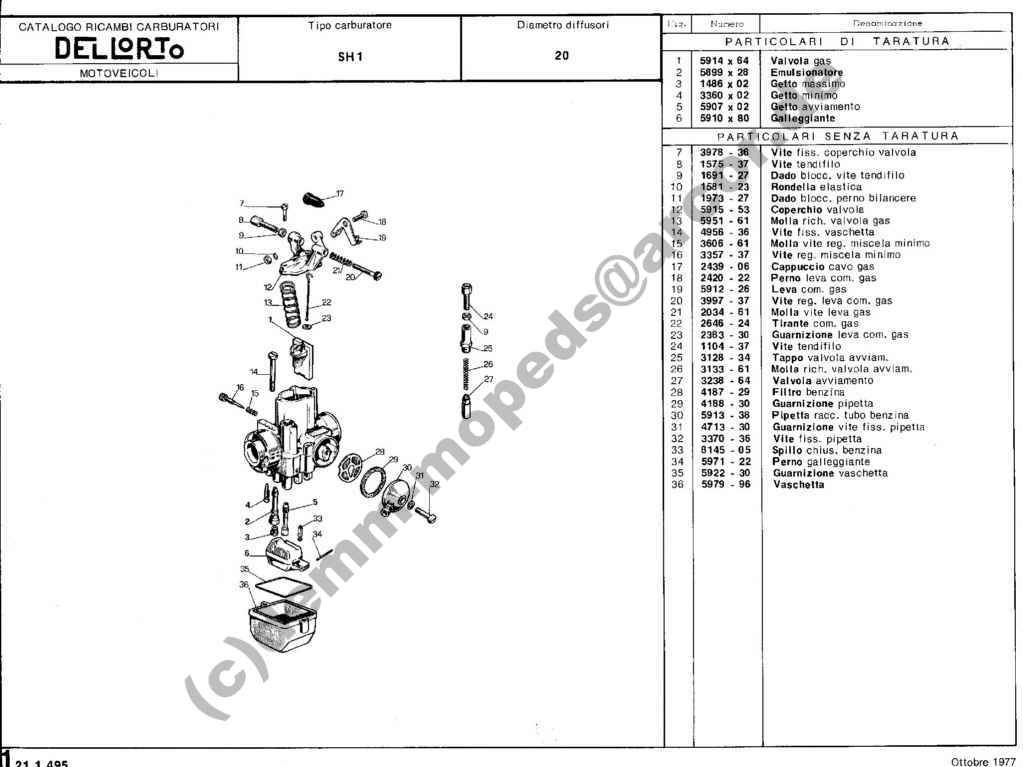

014
1.21.1.495
Typ SH
Ausgabe 10 / 77

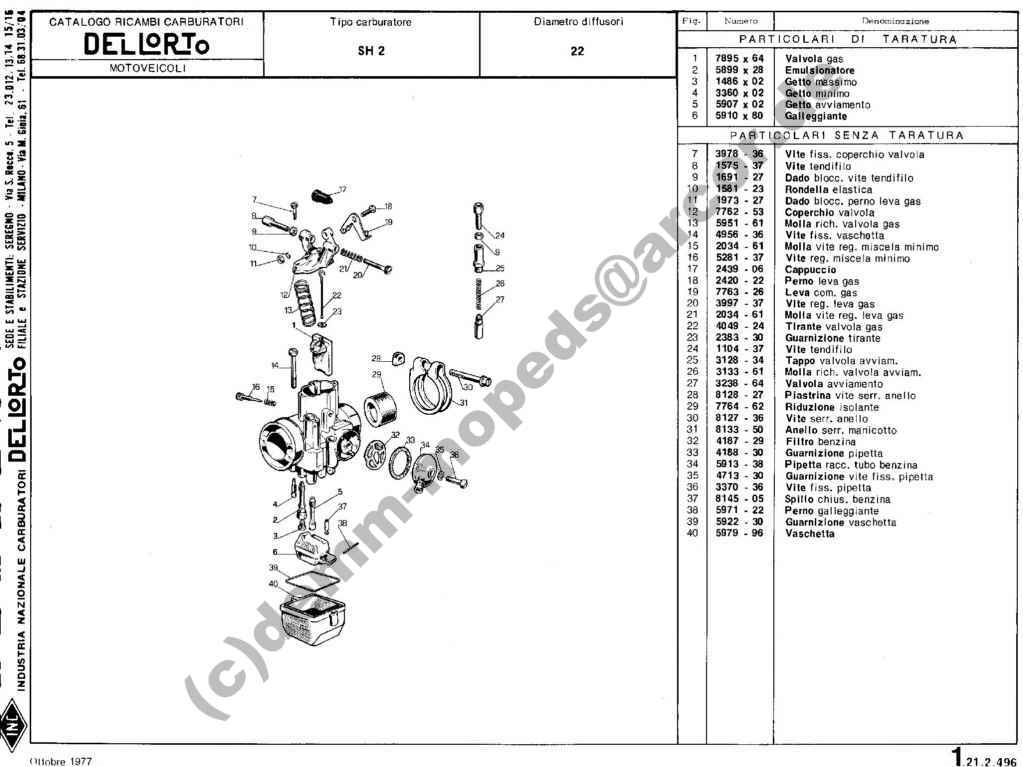

015
1.21.2.496
Typ SH
Ausgabe 10 / 77

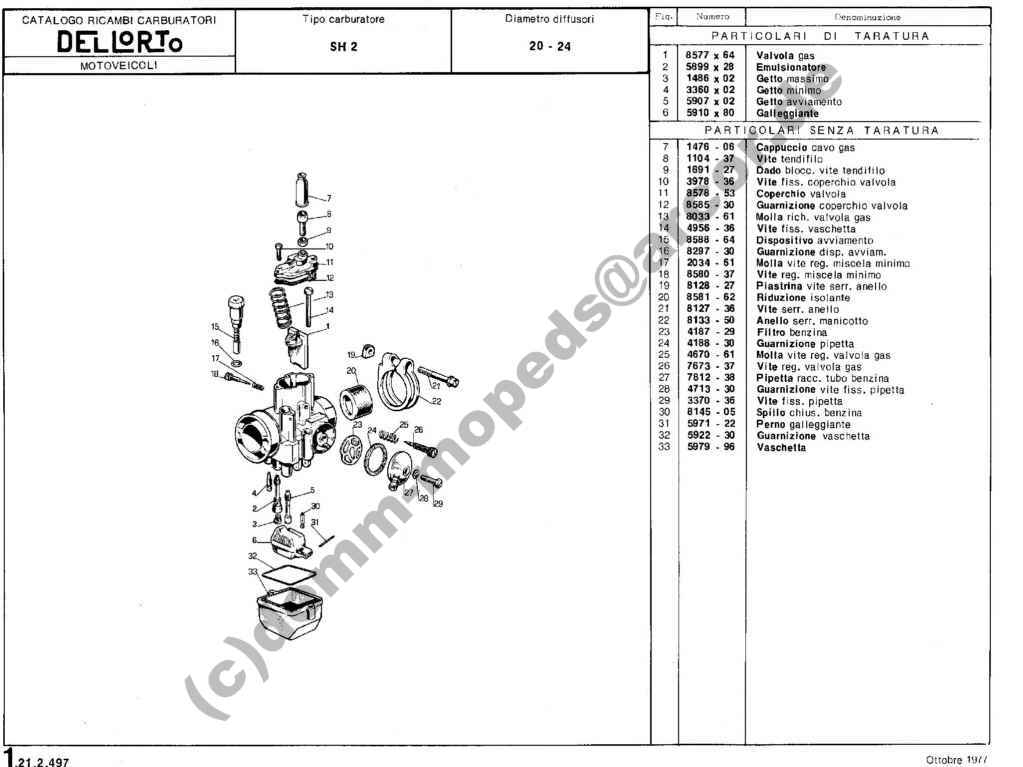

016
1.21.2.497
Typ SH
Ausgabe 10 / 77

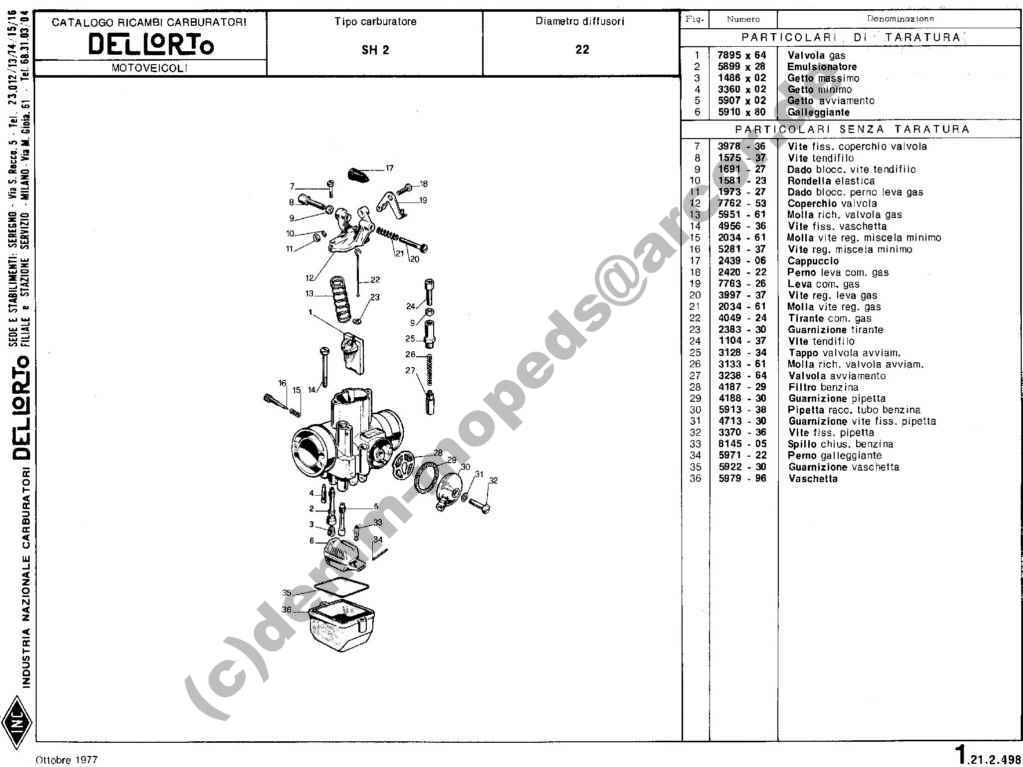

017
1.21.2.498
Typ SH
Ausgabe 10 / 77

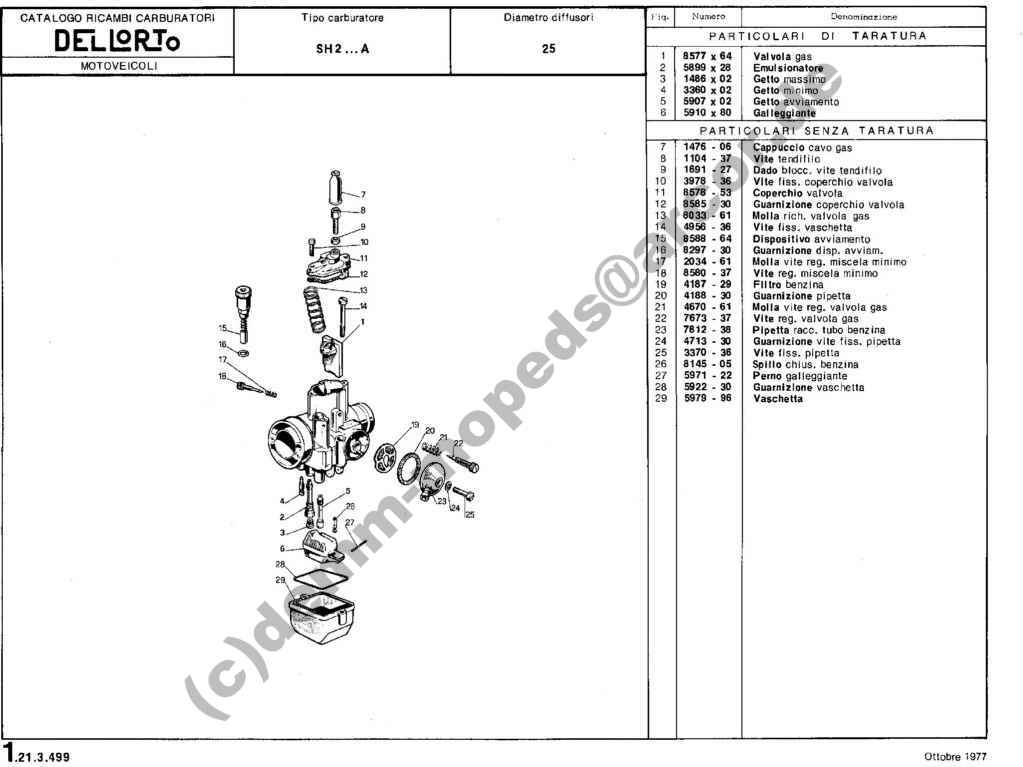

018
1.21.3.499
Typ SH
Ausgabe 10 / 77

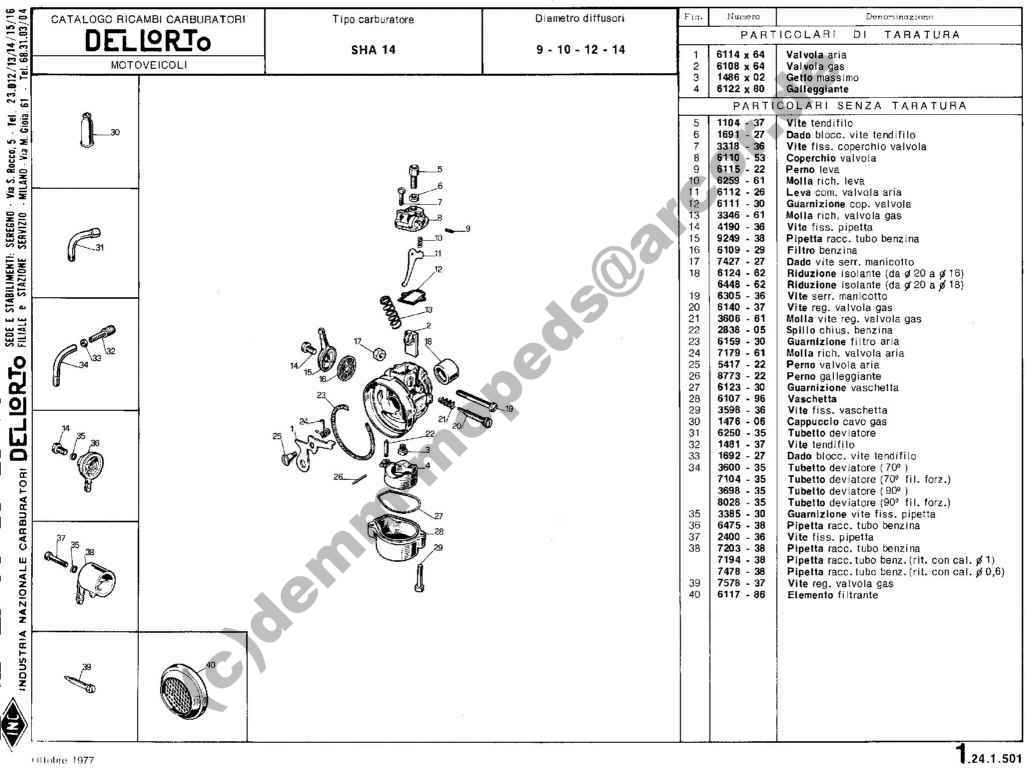

019
1.24.1.501
Typ SHA
Ausgabe 10 / 77

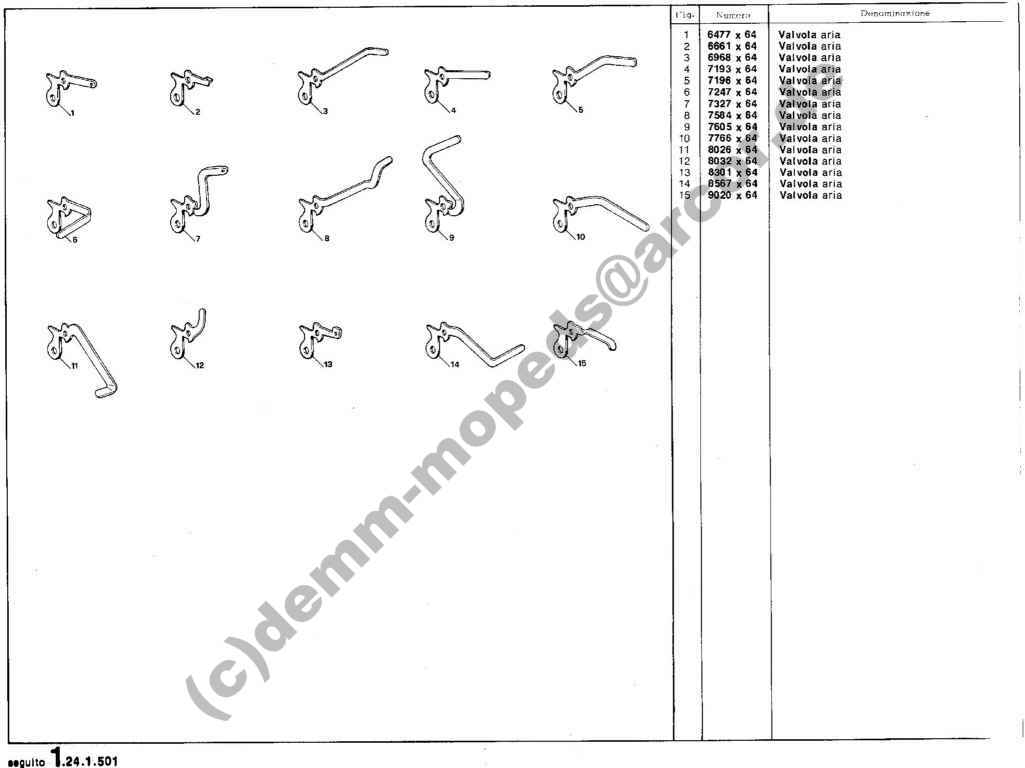

020
1.24.1.501
Typ SHA
Ausgabe

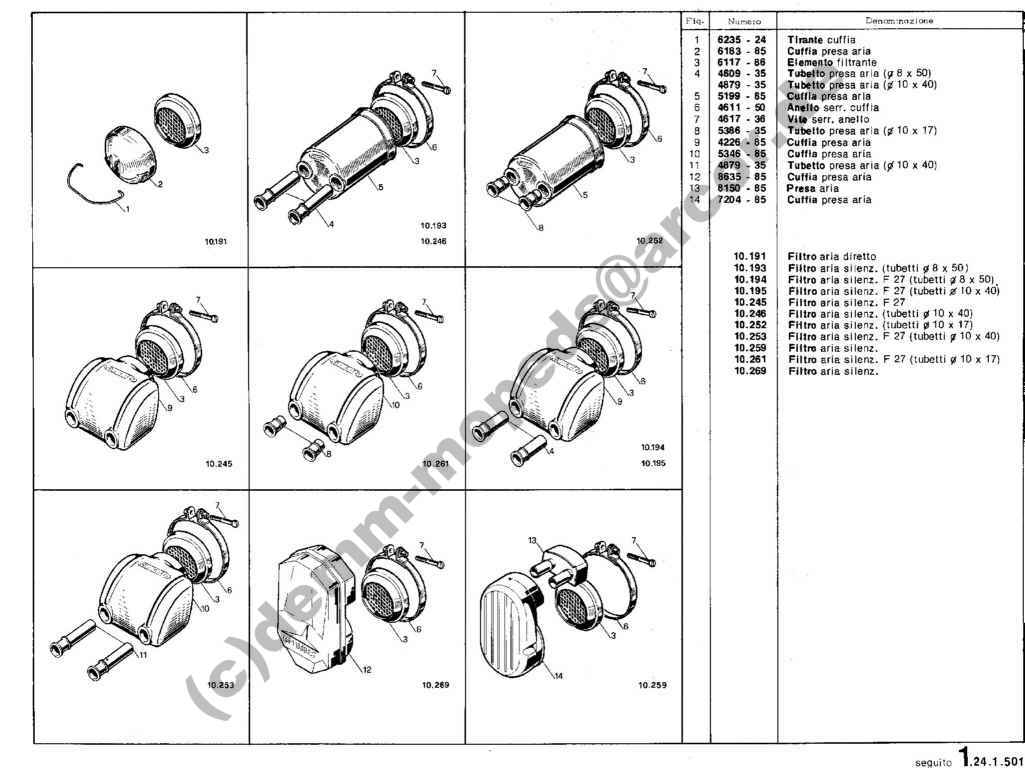

021
1.24.1.501
Typ SHA
Ausgabe

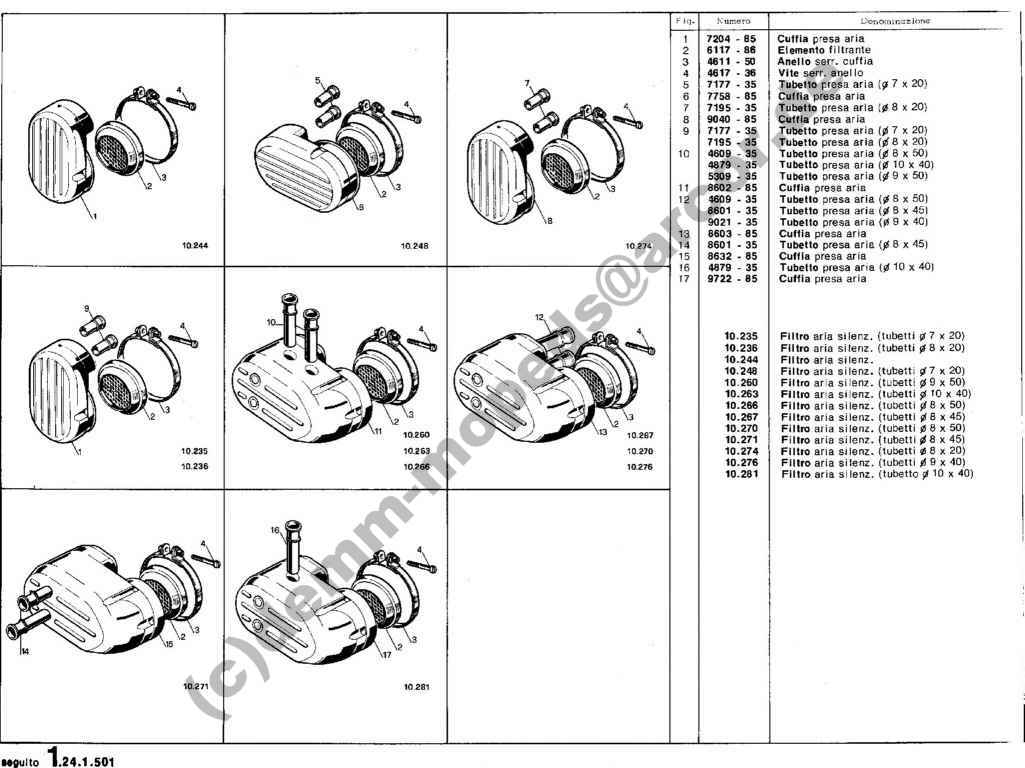

022
1.24.1.501
Typ SHA
Ausgabe

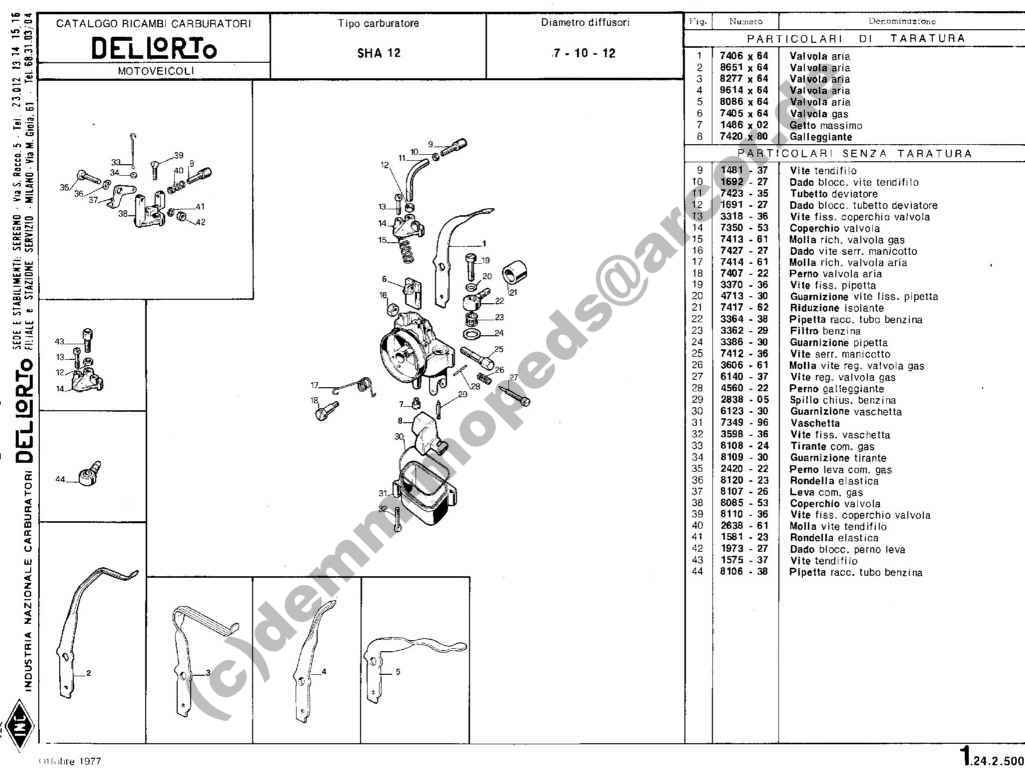

023
1.24.2.500
Typ SHA
Ausgabe 10 / 77

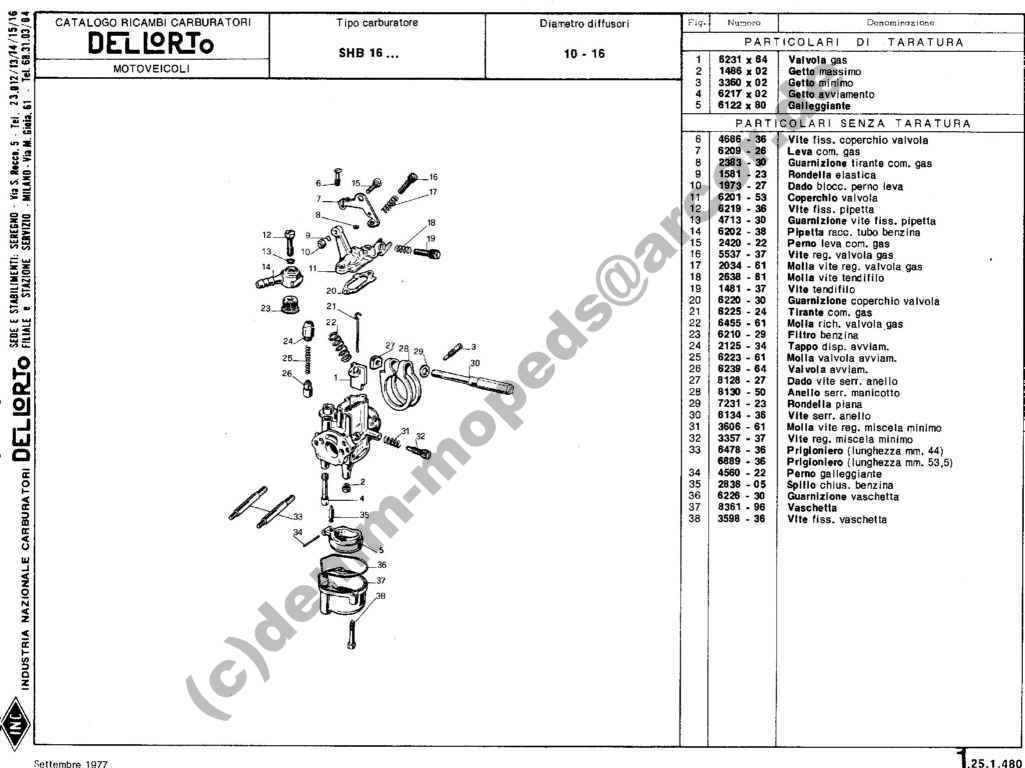

024
1.25.1.480
Typ SHB
Ausgabe 09 / 77

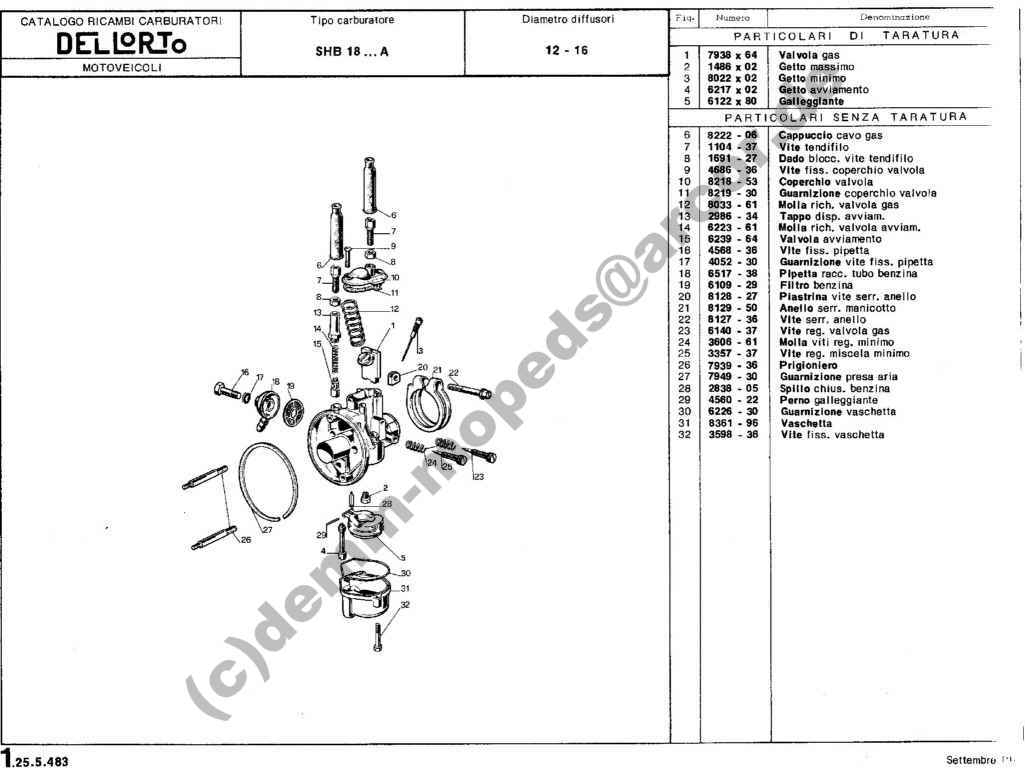

025
1.25.5.483
Typ SHB
Ausgabe 09 / 77

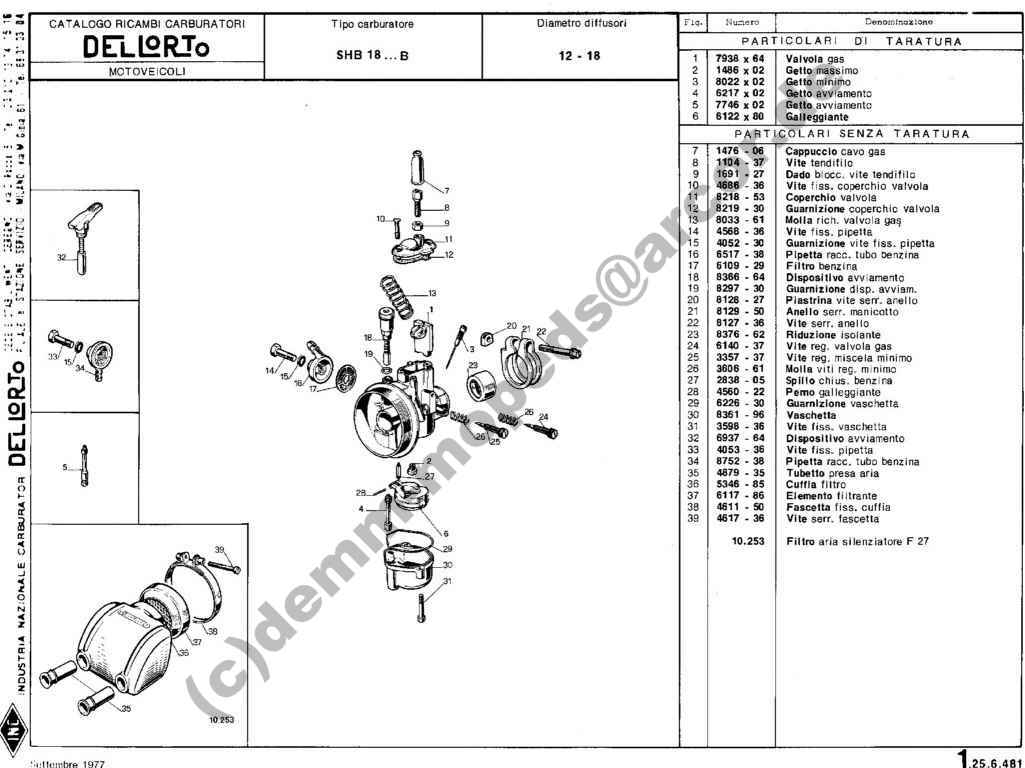

026
1.25.6.481
Typ SHB
Ausgabe 09 / 77

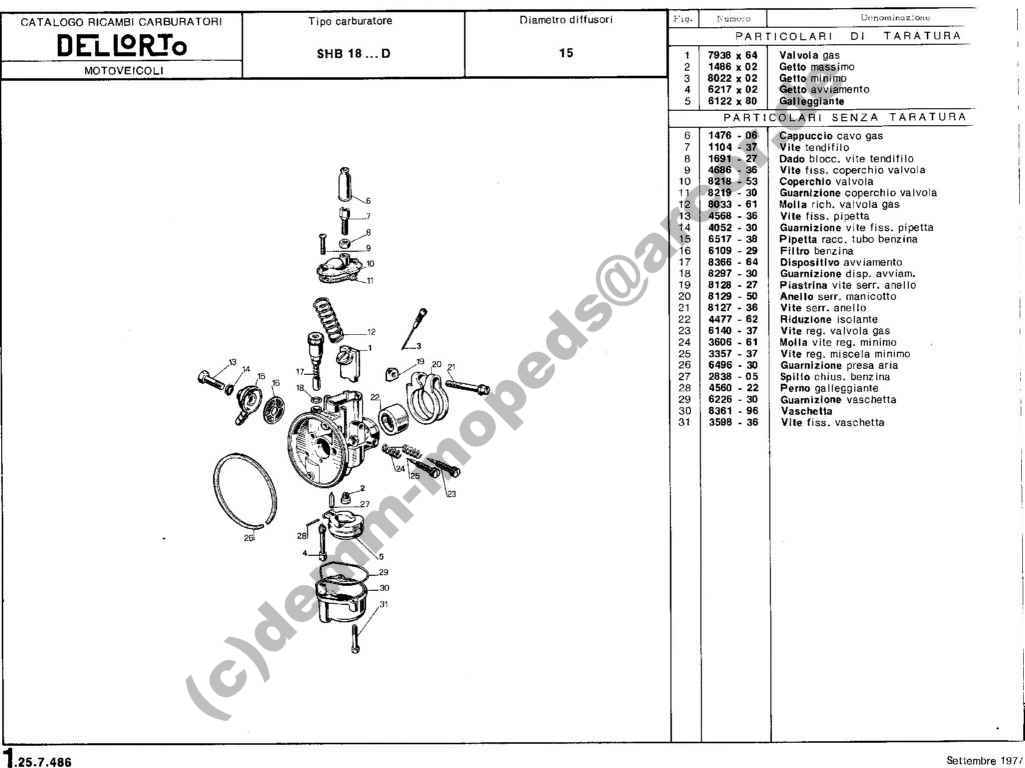

027
1.25.7.486
Typ SHB
Ausgabe 09 / 77

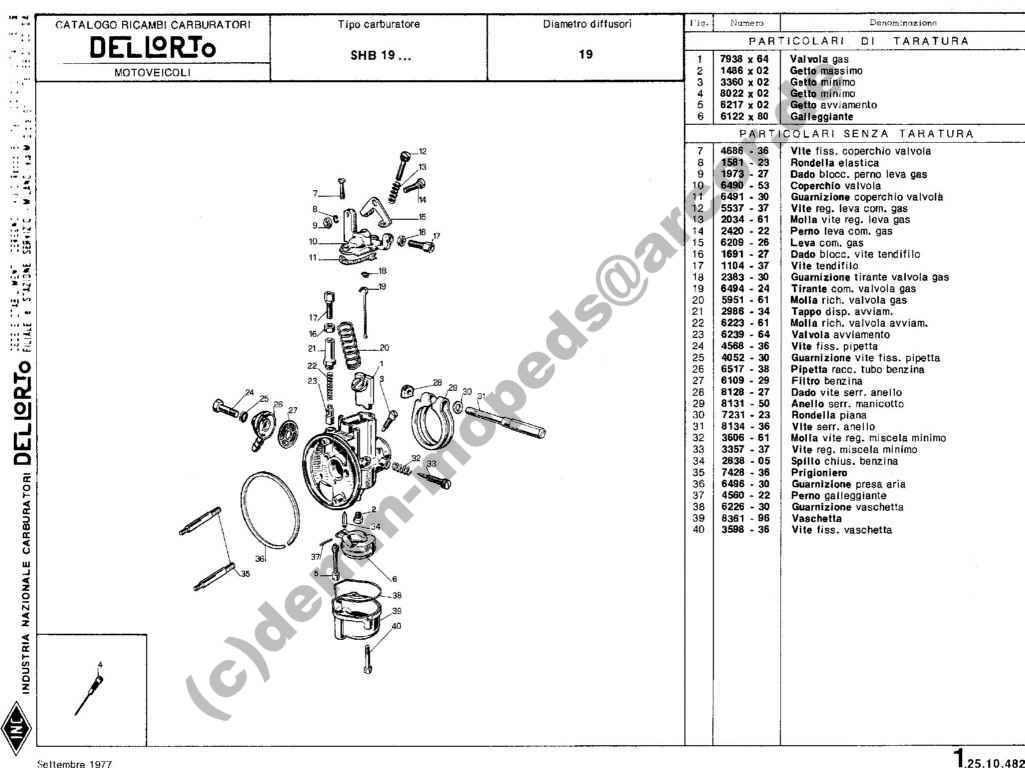

028
1.25.10.482
Typ SHB
Ausgabe 09 / 77

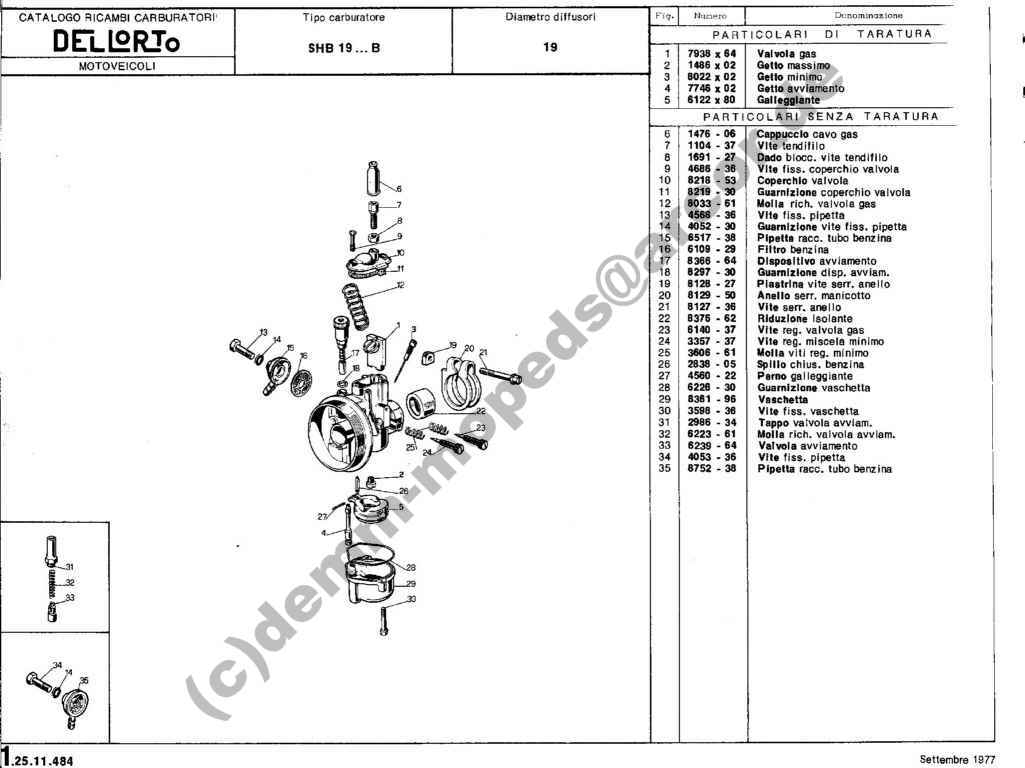

029
1.25.11.484
Typ SHB
Ausgabe 09 / 77

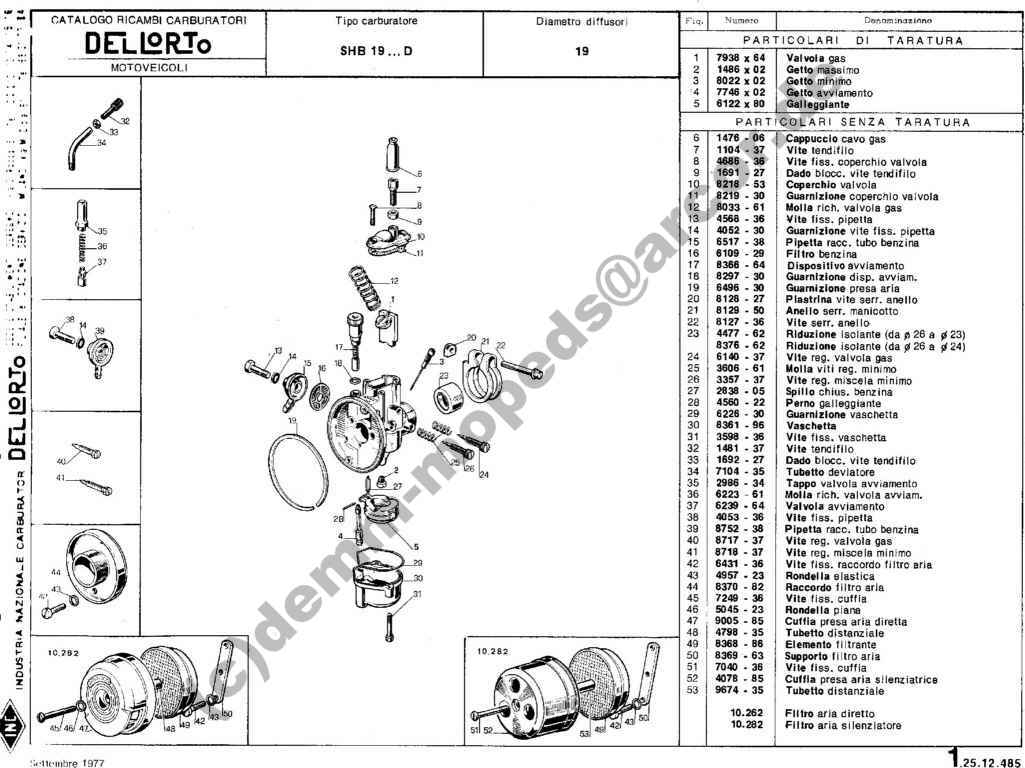

030
1.25.12.485
Typ SHB
Ausgabe 09 / 77

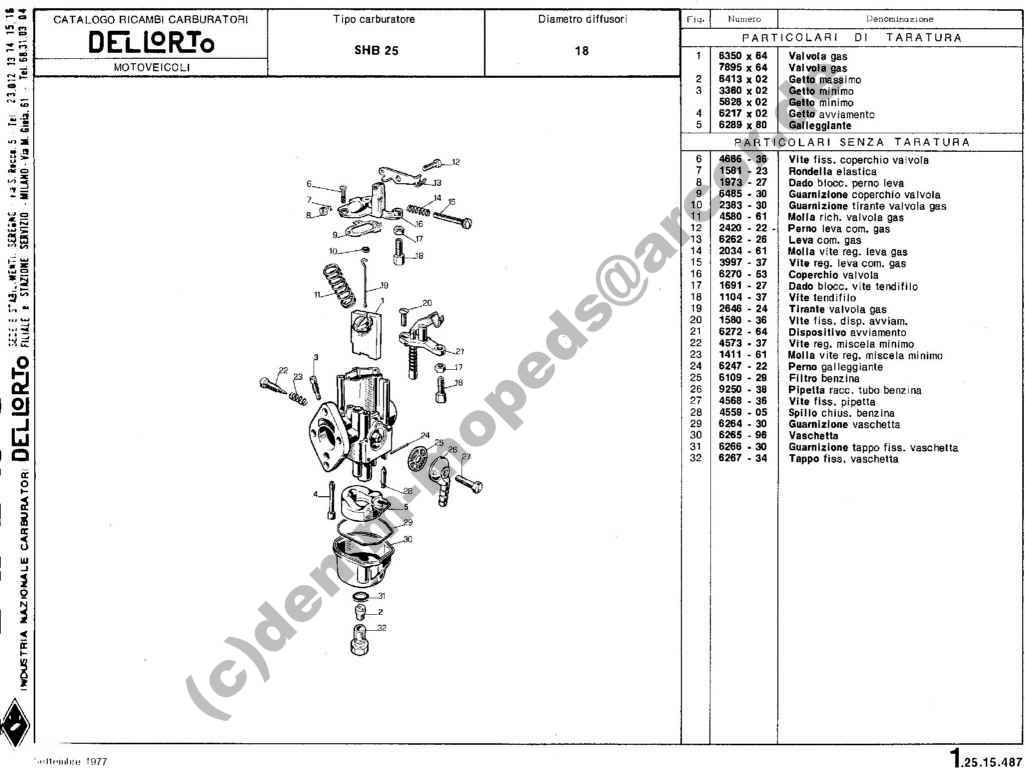

031
1.25.15.487
Typ SHB
Ausgabe 09 / 77

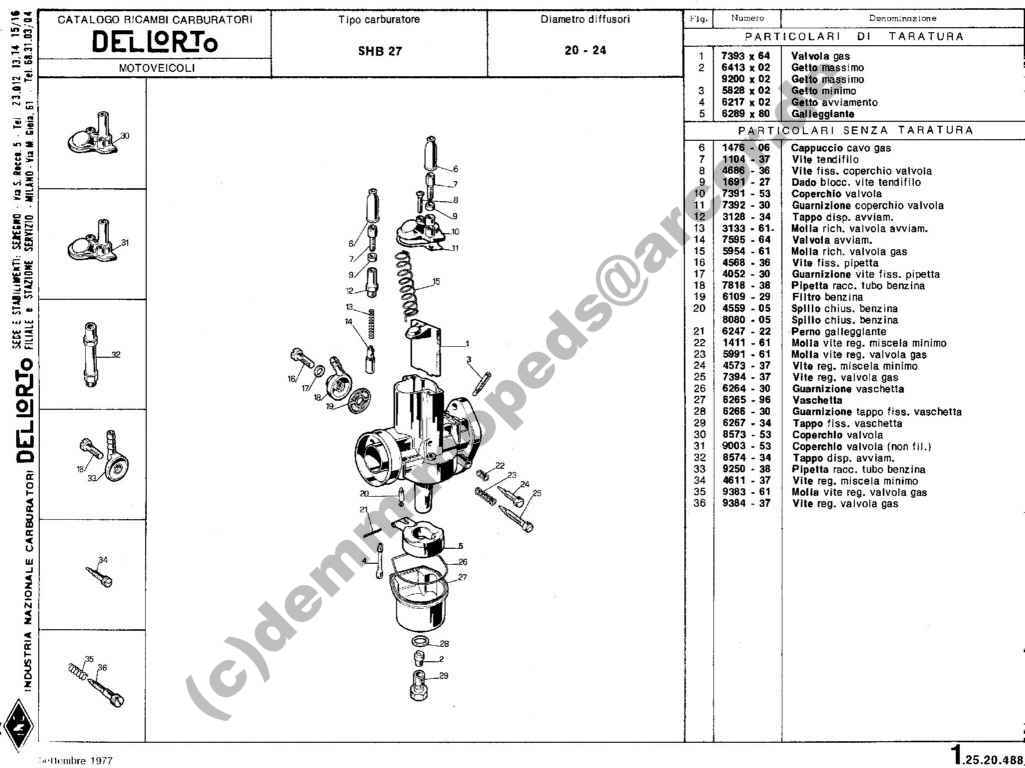

032
1.25.20.488
Typ SHB
Ausgabe 09 / 77

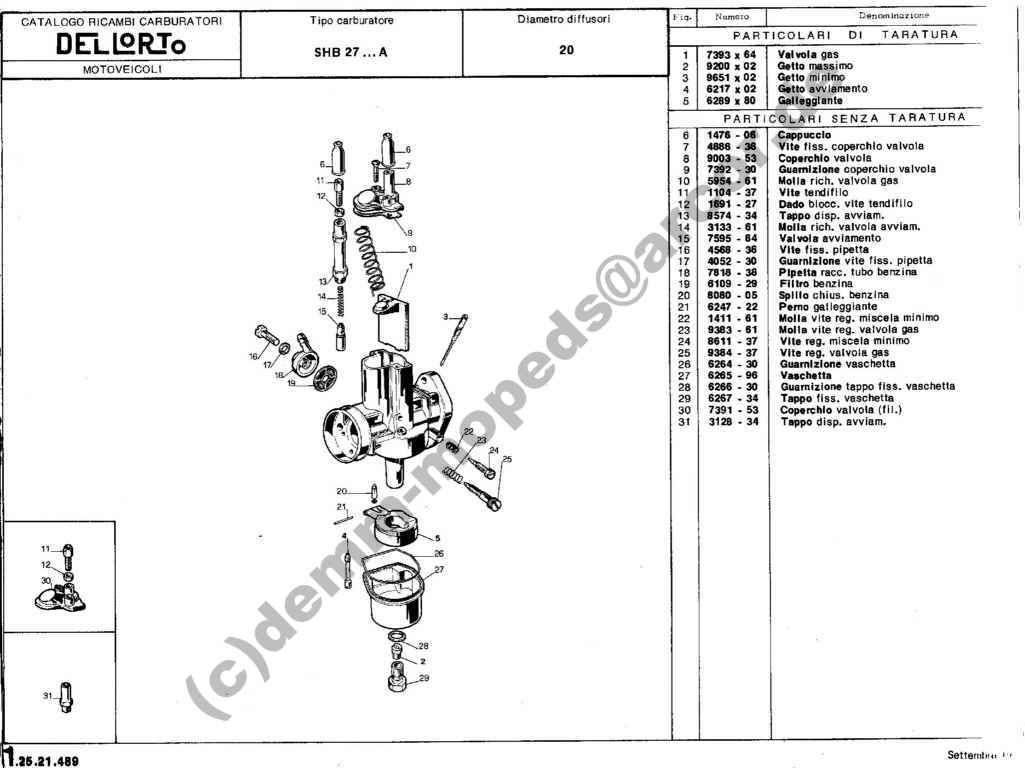

033
1.25.21.489
Typ SHB
Ausgabe 09 / 77

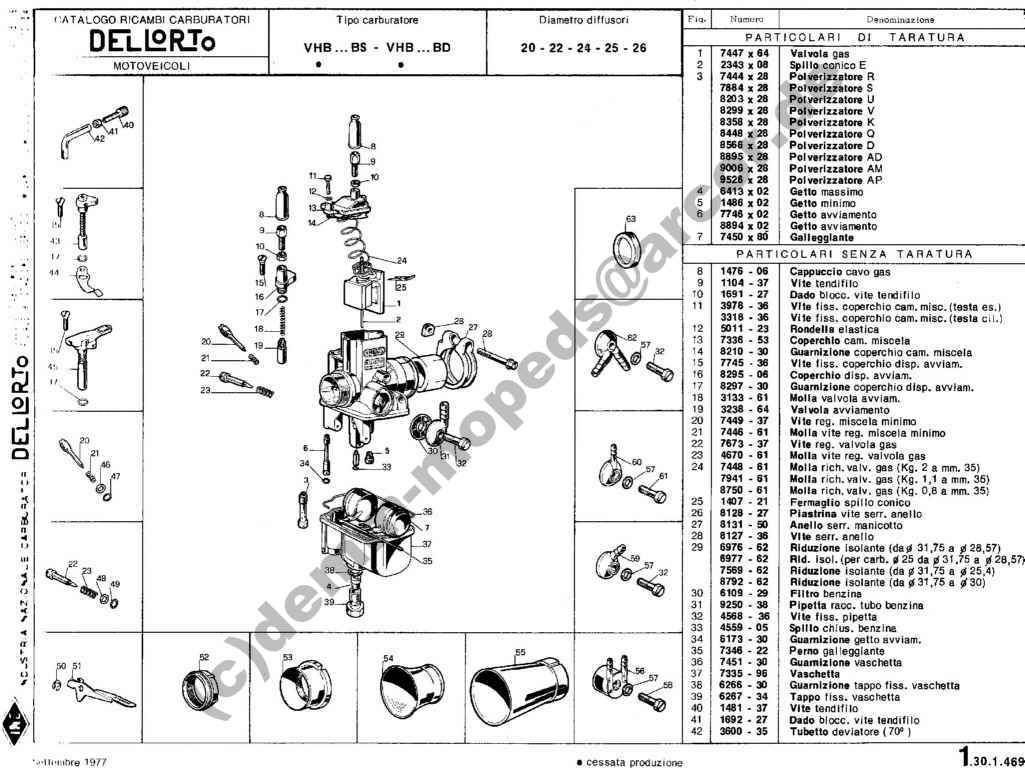

034
1.30.1.469
Typ VHB
Ausgabe 09 / 77

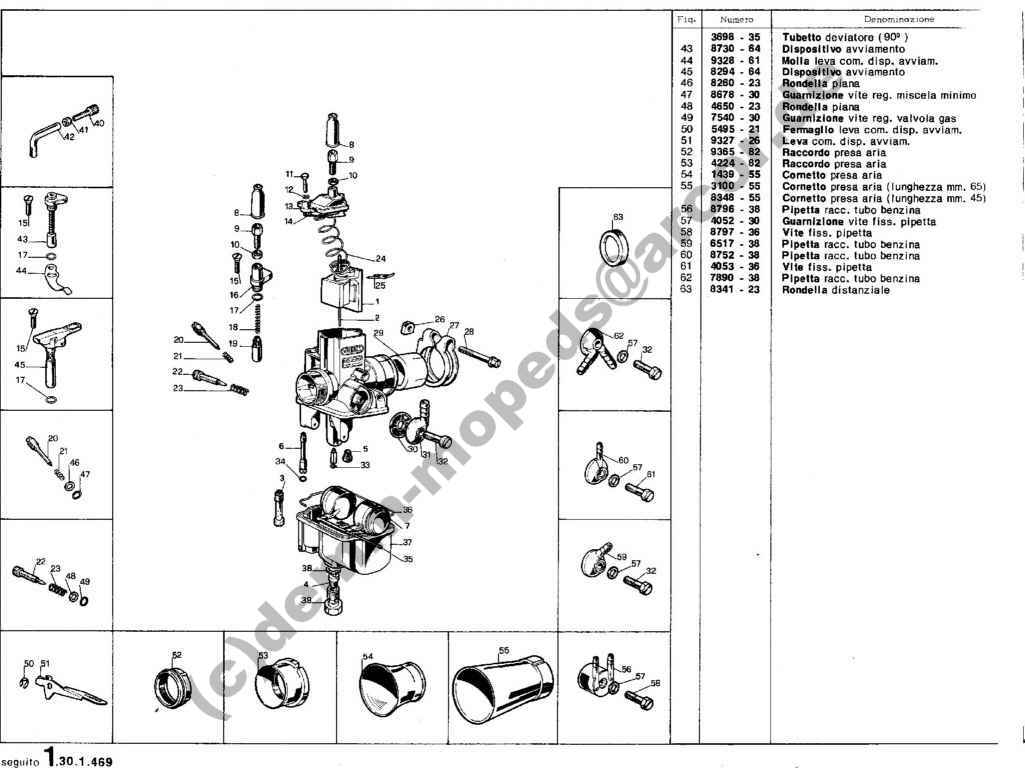

035
1.30.1.469
Typ VHB
Ausgabe

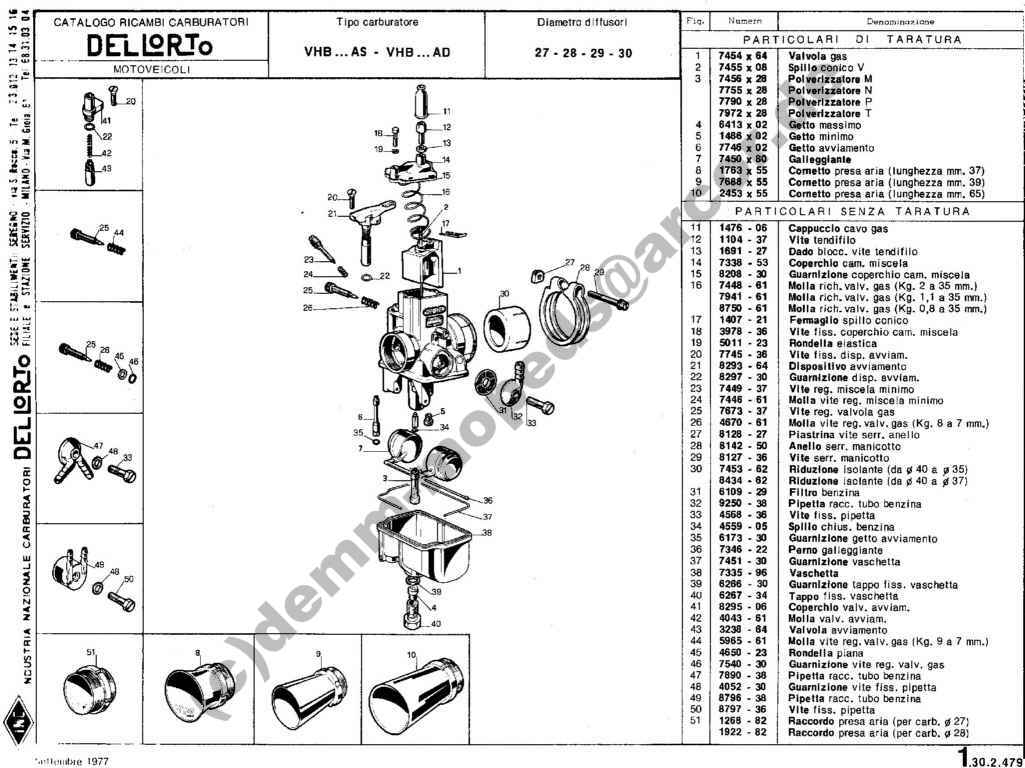

036
1.30.2.479
Typ VHB
Ausgabe 09 / 77

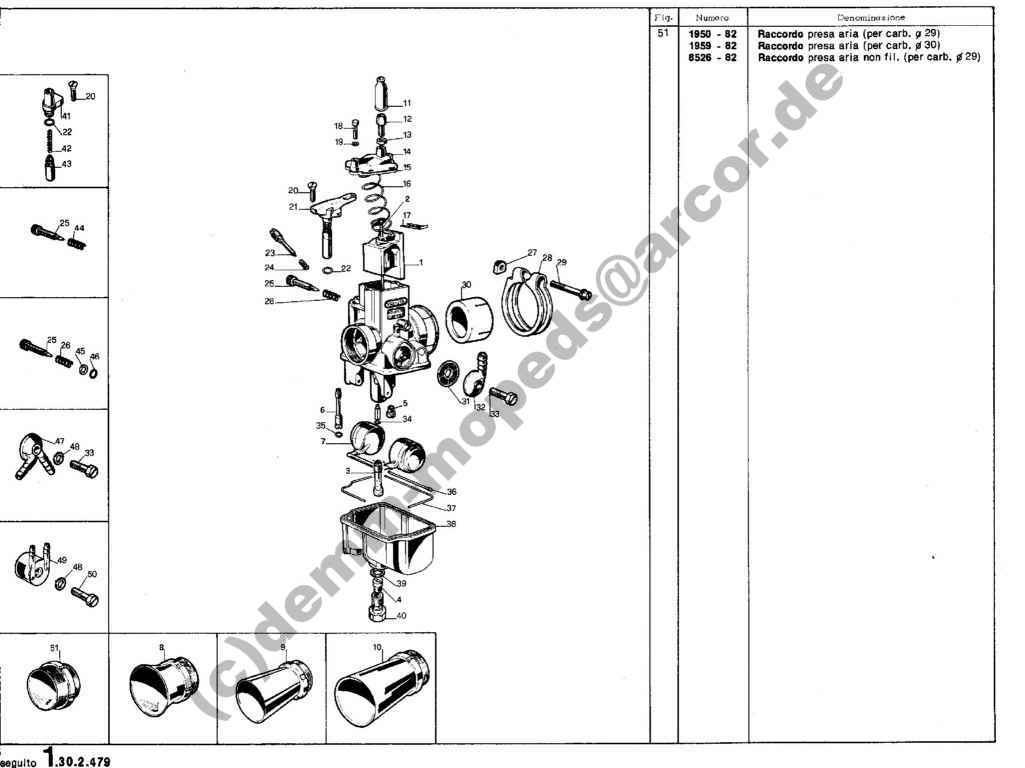

037
1.30.2.479
Typ VHB
Ausgabe

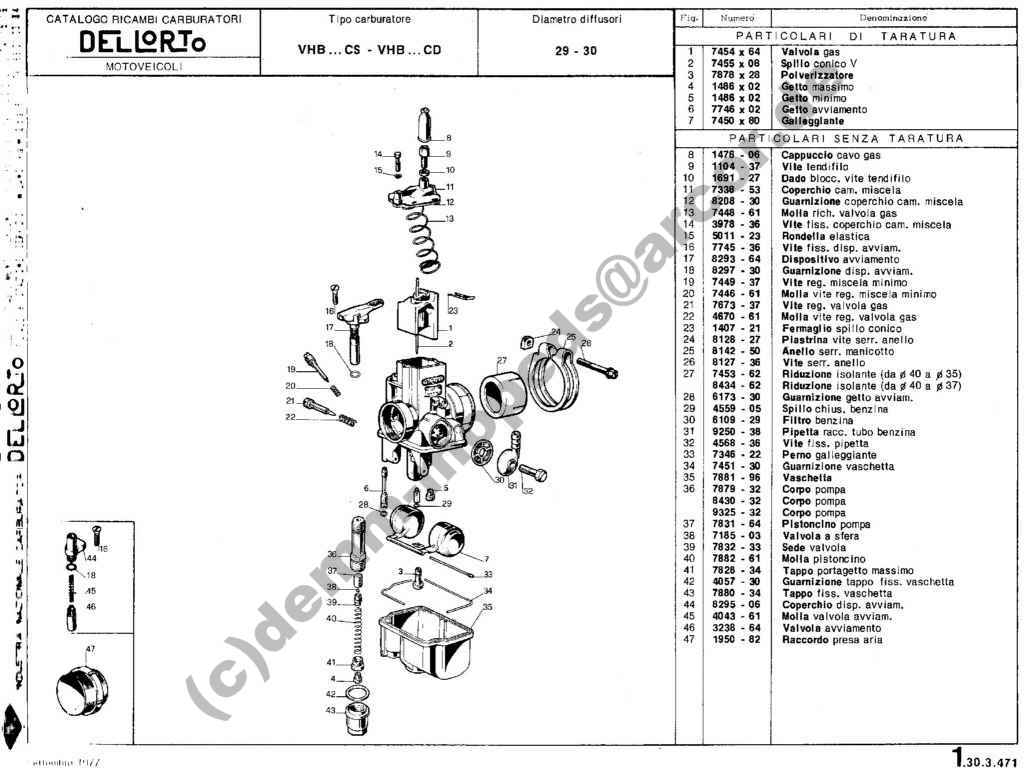

038
1.30.3.471
Typ VHB
Ausgabe 09 / 77

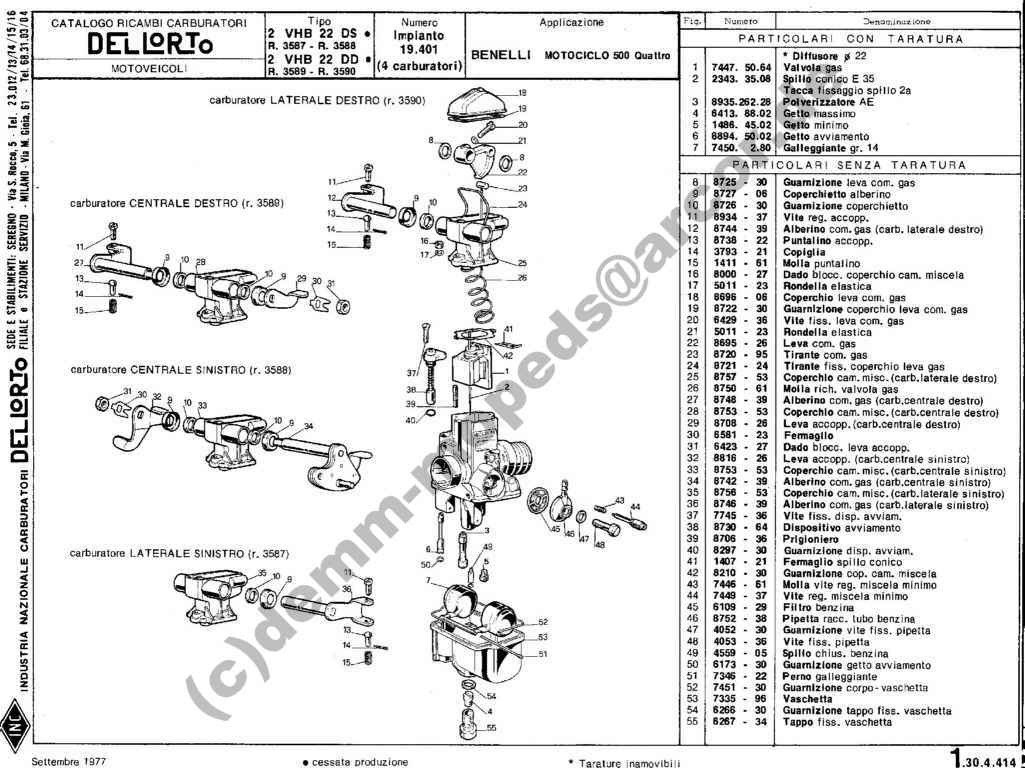

039
1.30.4.414
Typ VHB
Ausgabe 09 / 77

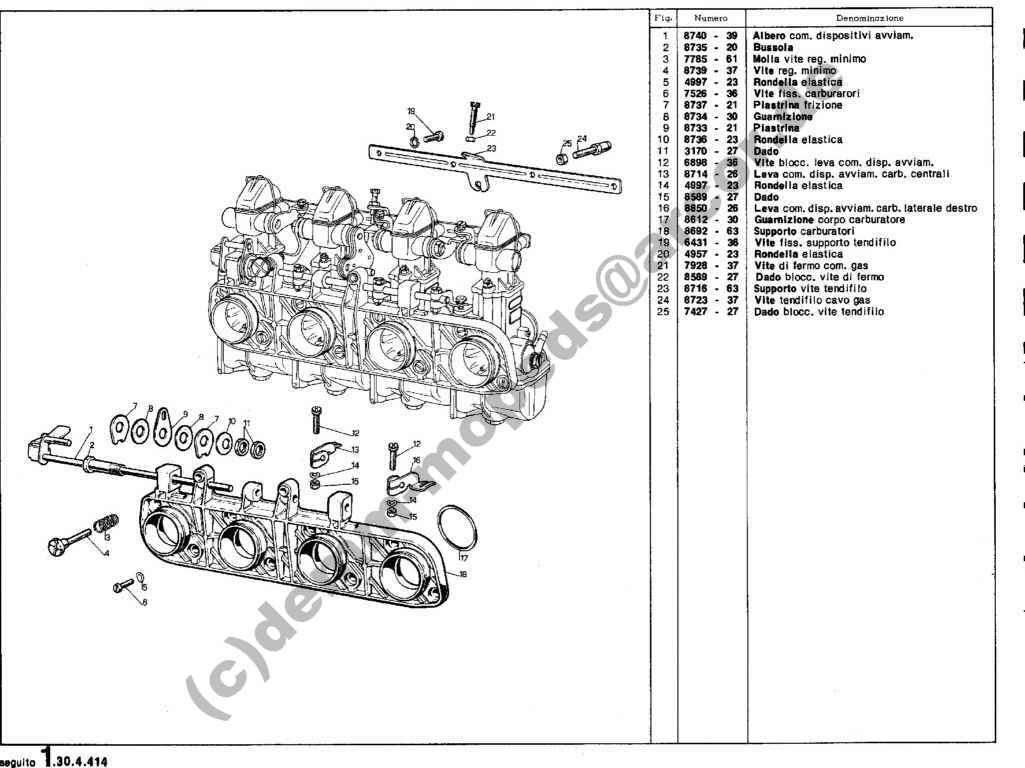

040
1.30.4.414
Typ VHB
Ausgabe

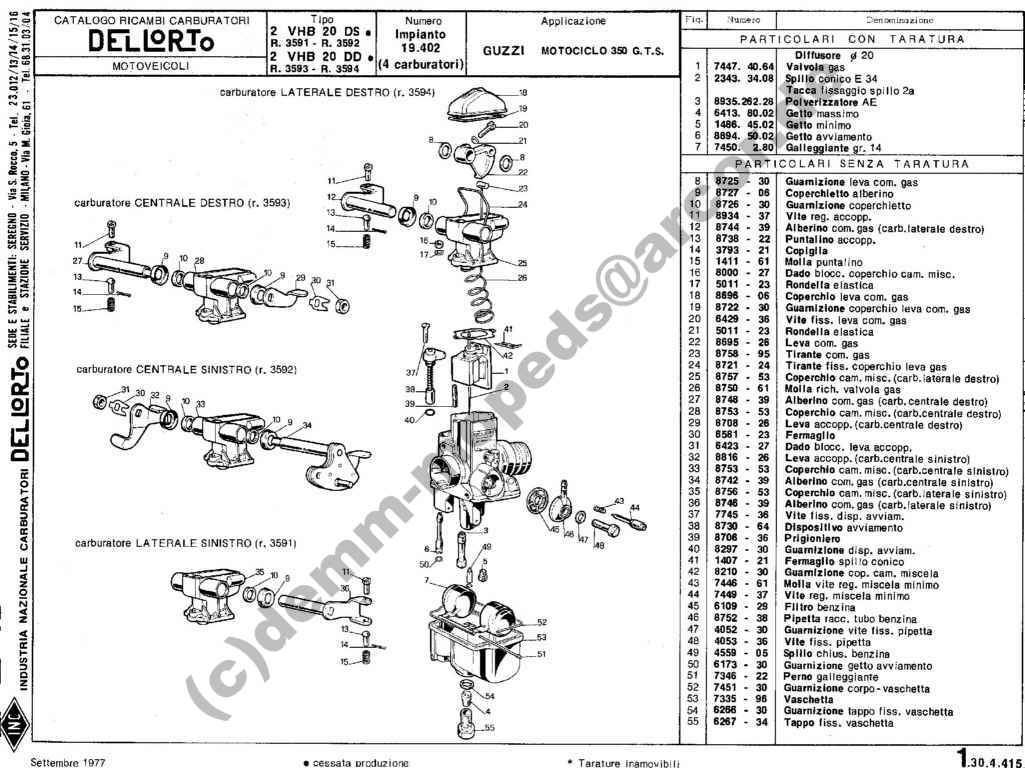

041
1.30.4.415
Typ VHB
Ausgabe 09 / 77

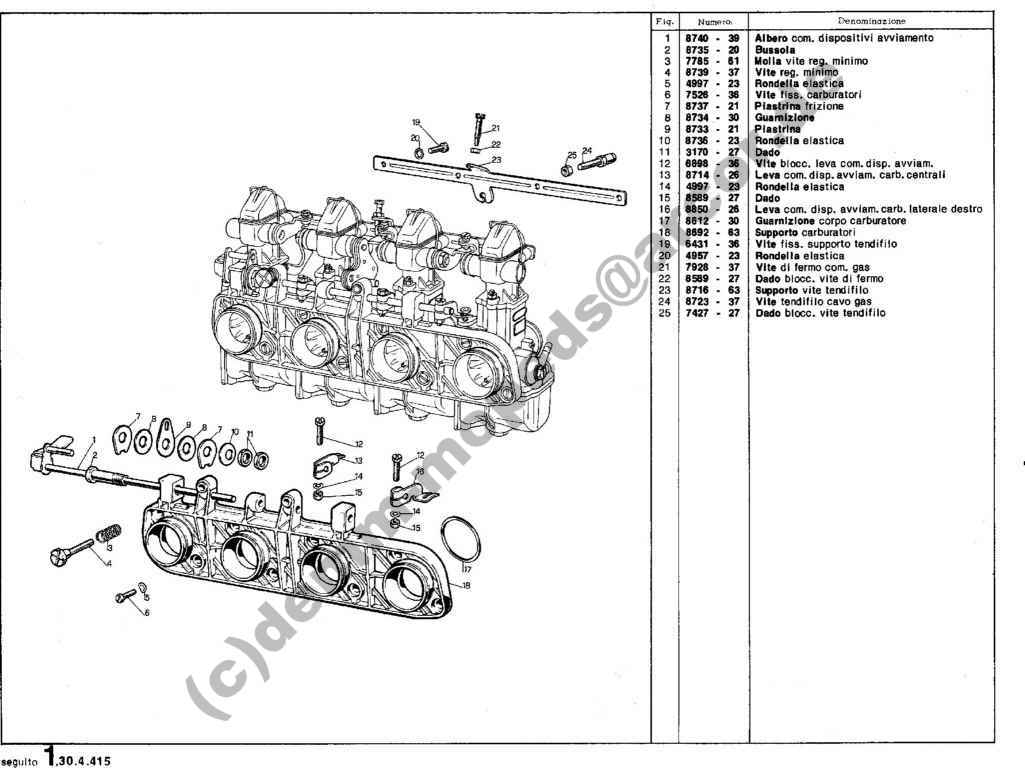

042
1.30.4.415
Typ VHB
Ausgabe

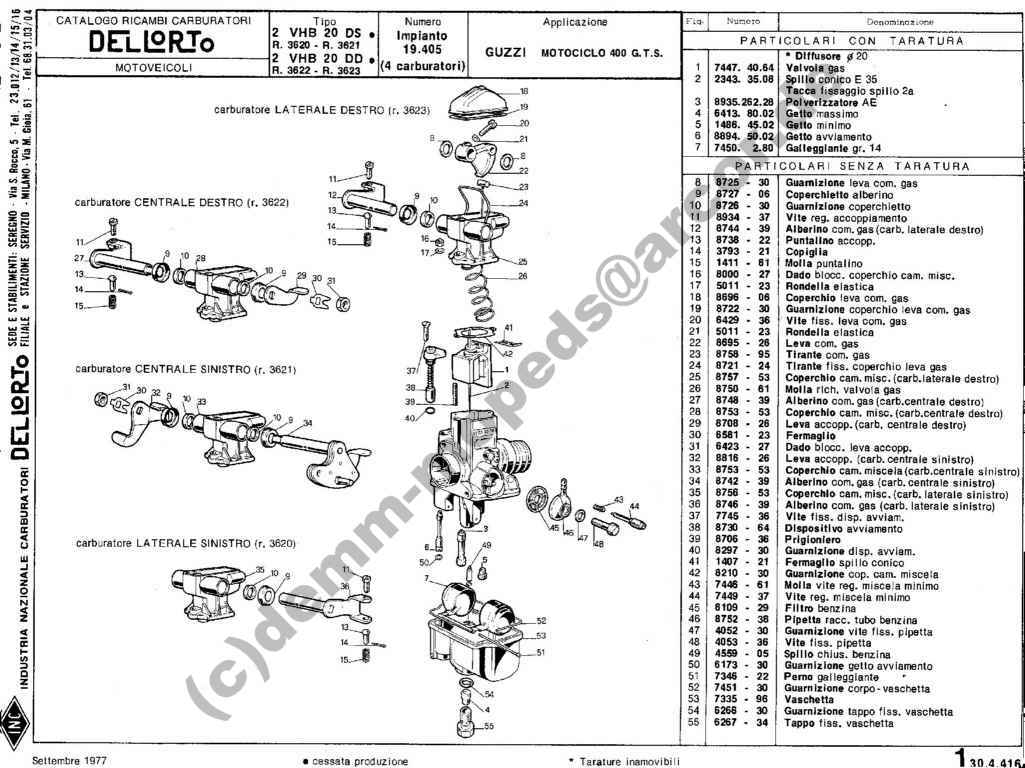

043
1.30.4.416
Typ VHB
Ausgabe 09 / 77

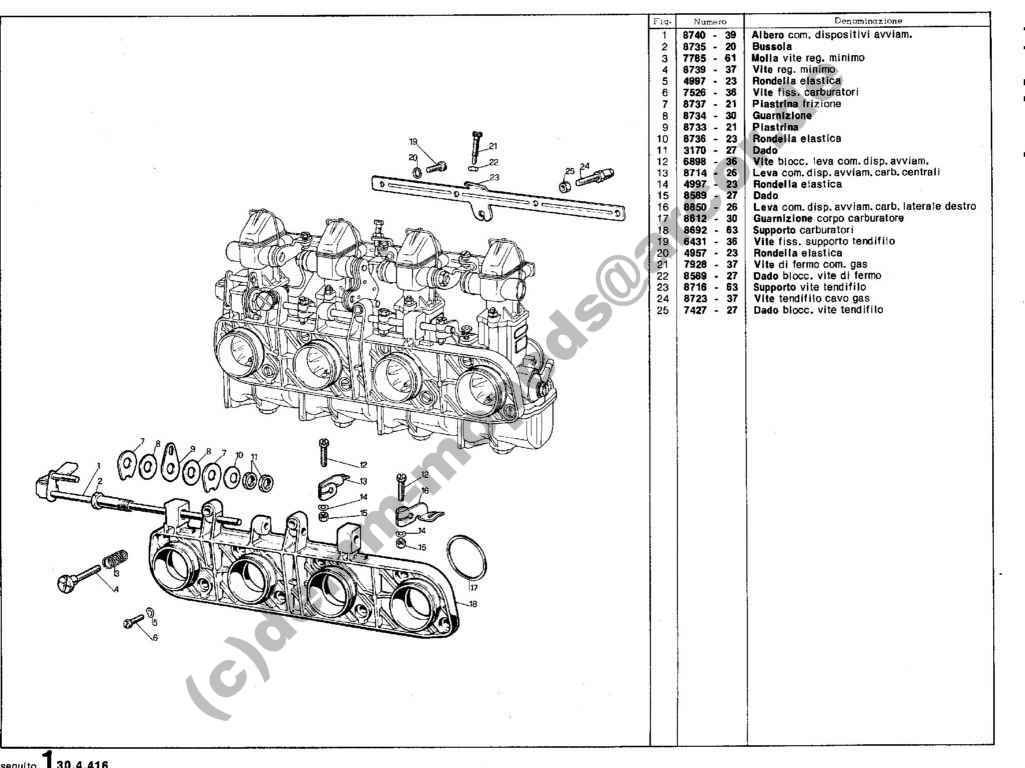

044
1.30.4.416
Typ VHB
Ausgabe

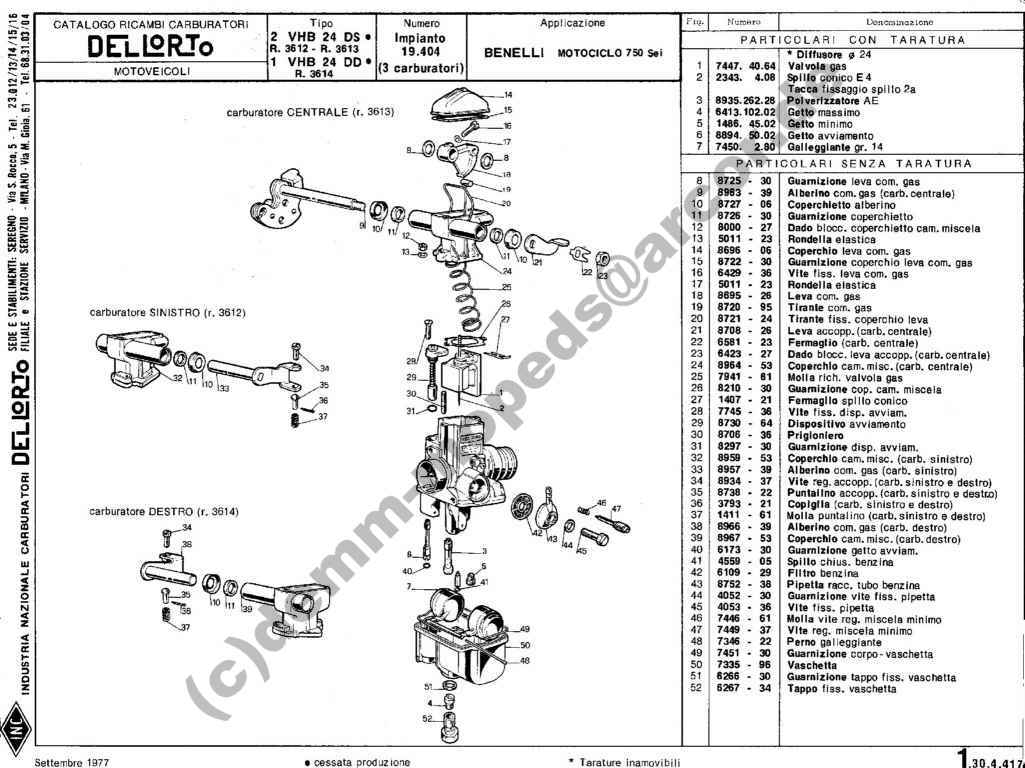

045
1.30.4.417
Typ VHB
Ausgabe 09 / 77
046
1.30.4.417
Typ VHB
Ausgabe

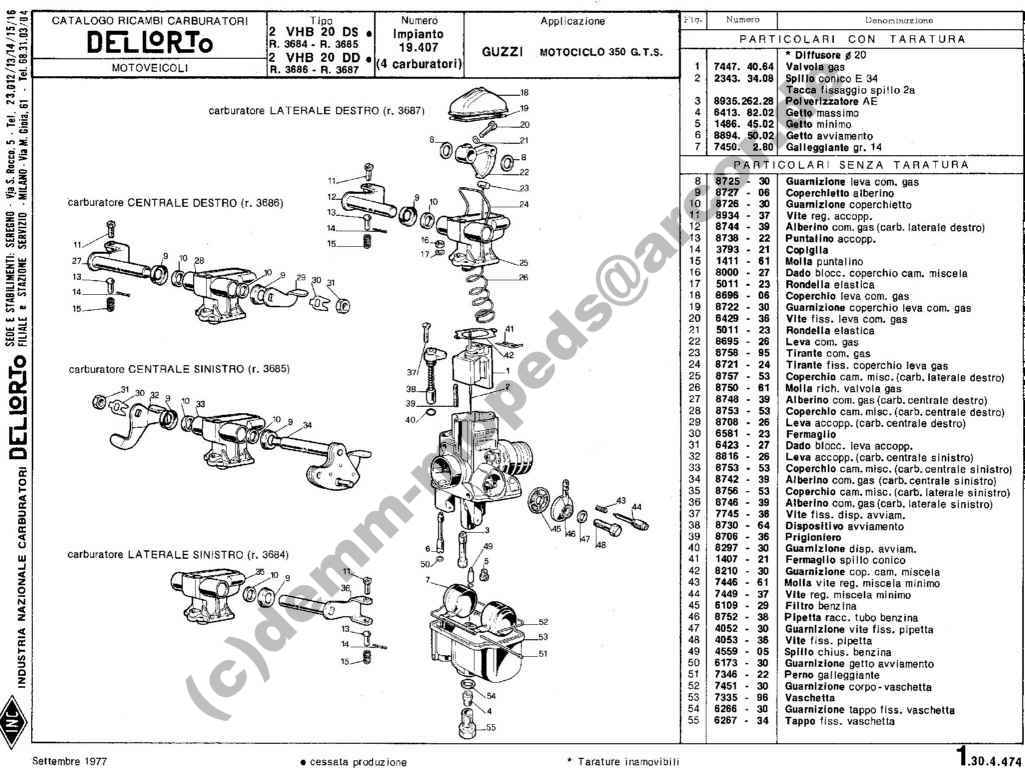

047
1.30.4.474
Typ VHB
Ausgabe 09 / 77
048
1.30.4.474
Typ VHB
Ausgabe

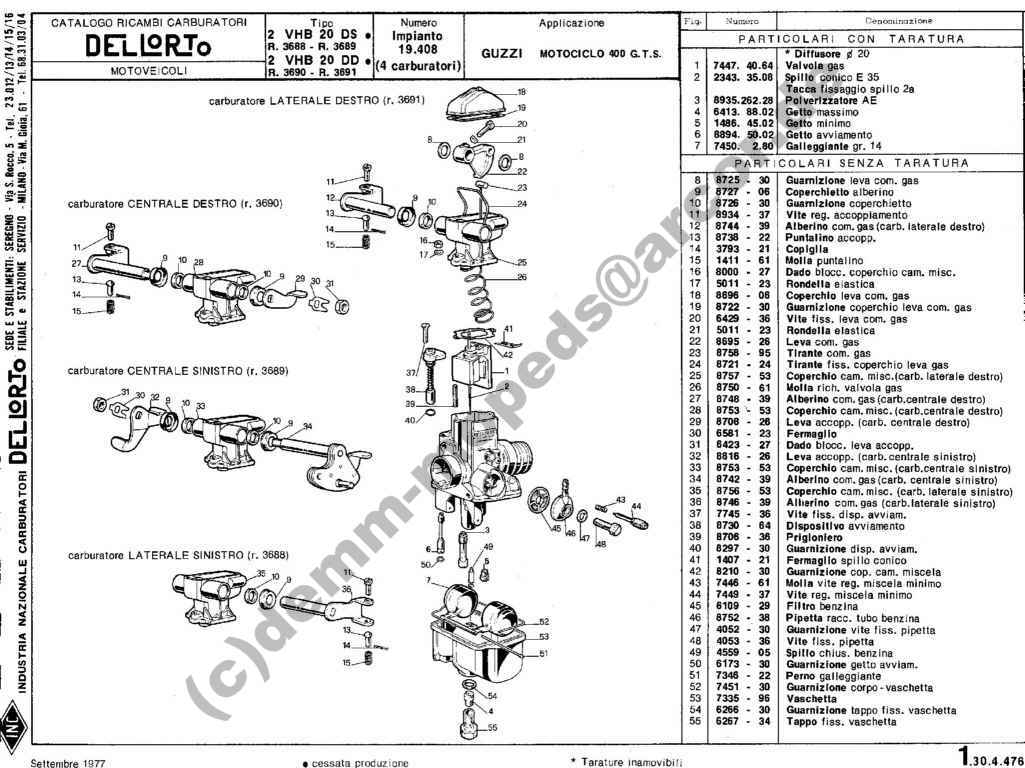

049
1.30.4.476
Typ VHB
Ausgabe 09 / 77
050
1.30.4.476
Typ VHB
Ausgabe

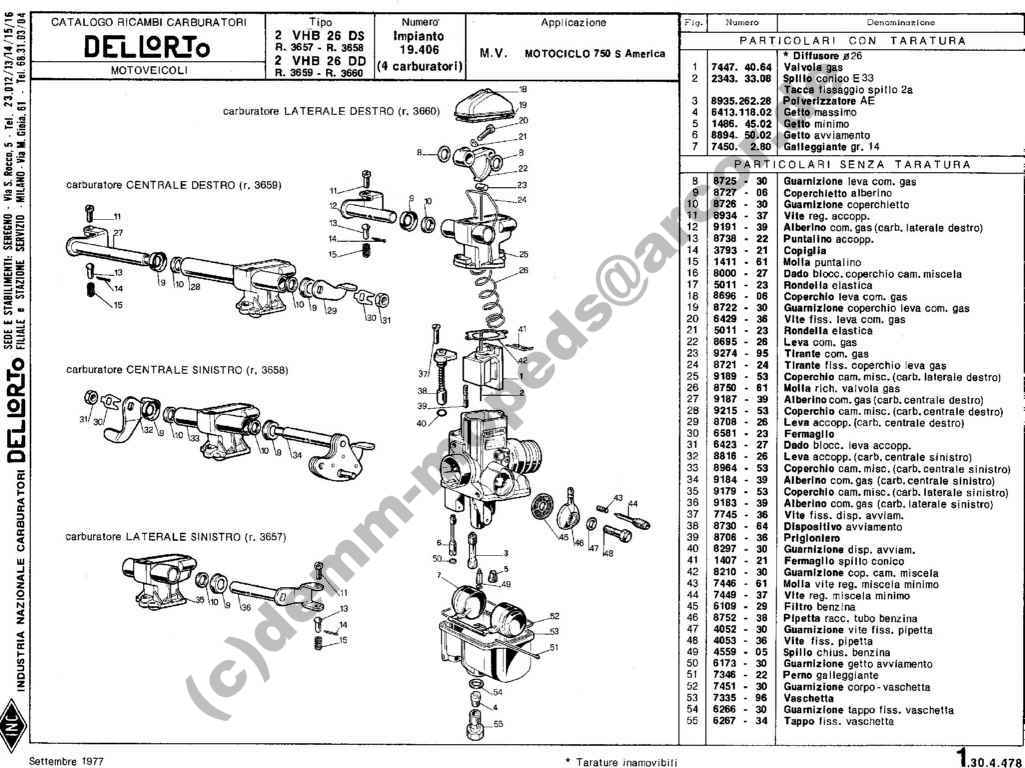

051
1.30.4.478
Typ VHB
Ausgabe 09 / 77

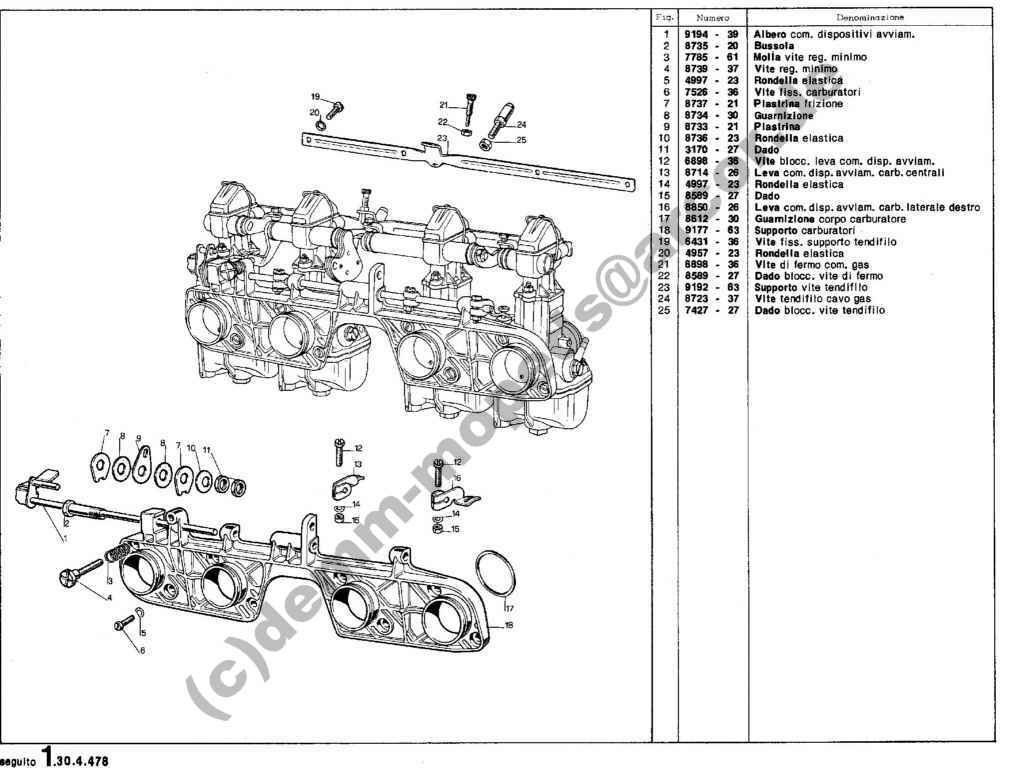

052
1.30.4.478
Typ VHB
Ausgabe

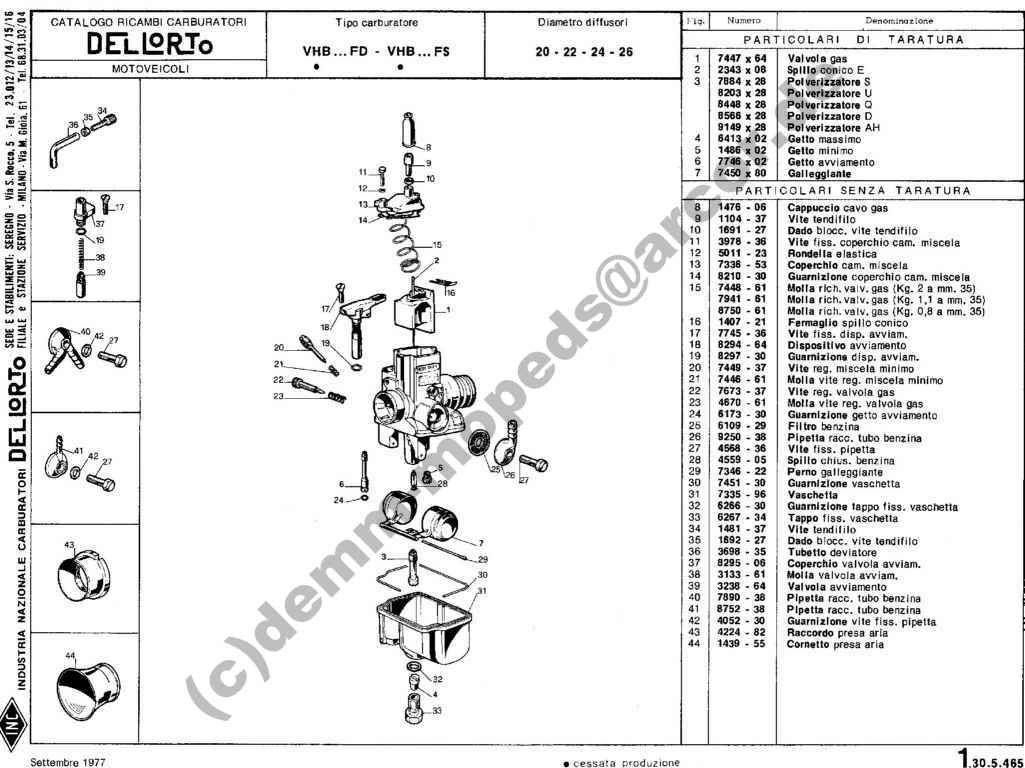

053
1.30.5.465
Typ VHB
Ausgabe 09 / 77

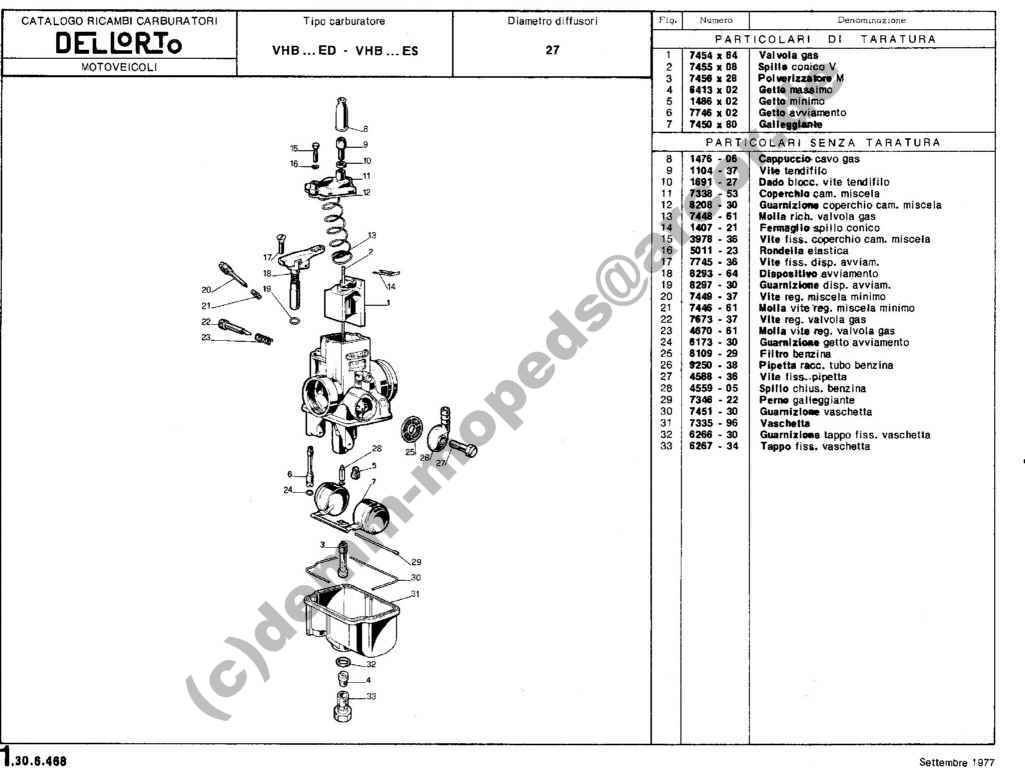

054
1.30.6.468
Typ VHB
Ausgabe 09 / 77

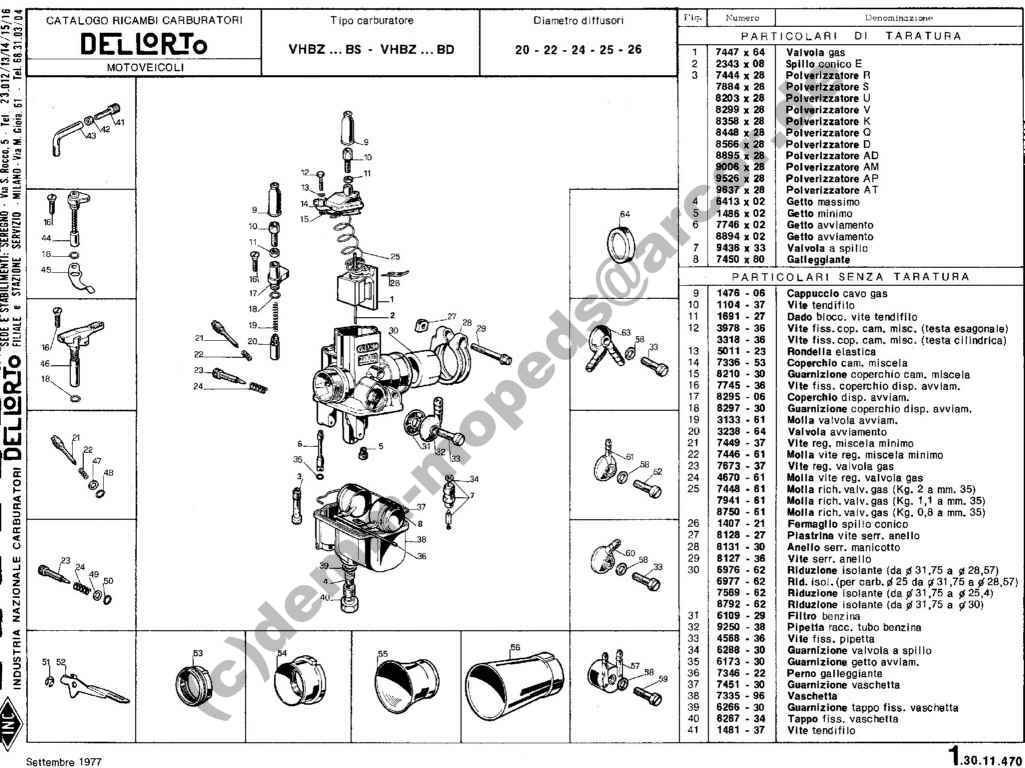

055
1.30.11.470
Typ VHBZ
Ausgabe 09 / 77

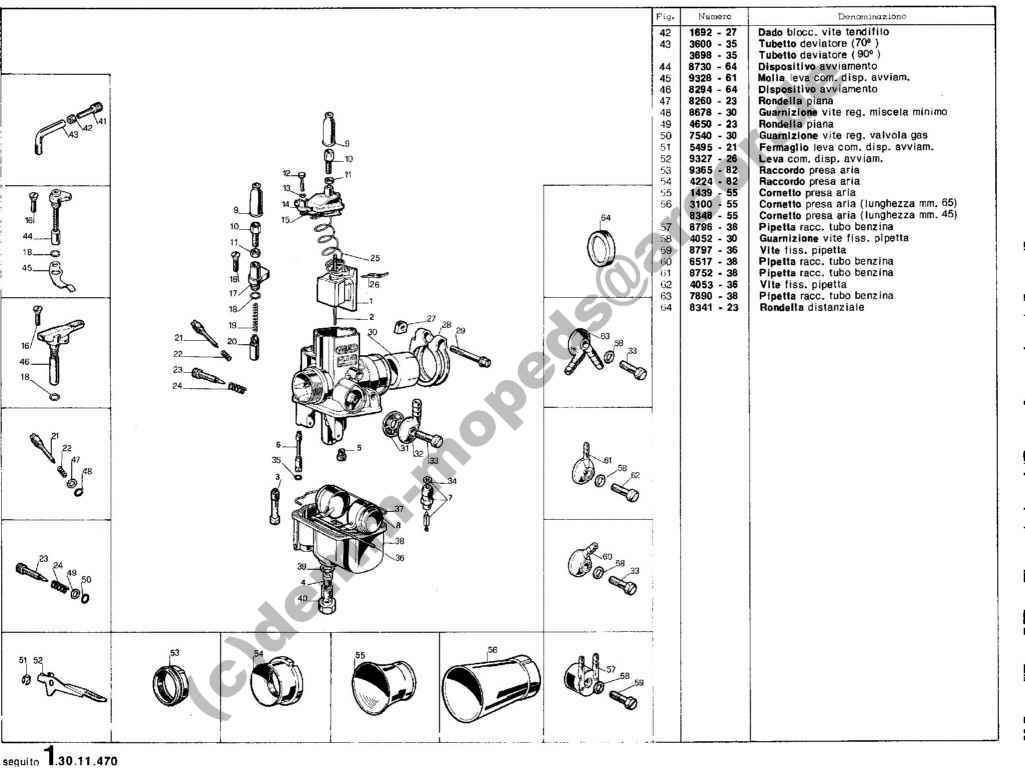

056
1.30.11.470
Typ VHBZ
Ausgabe

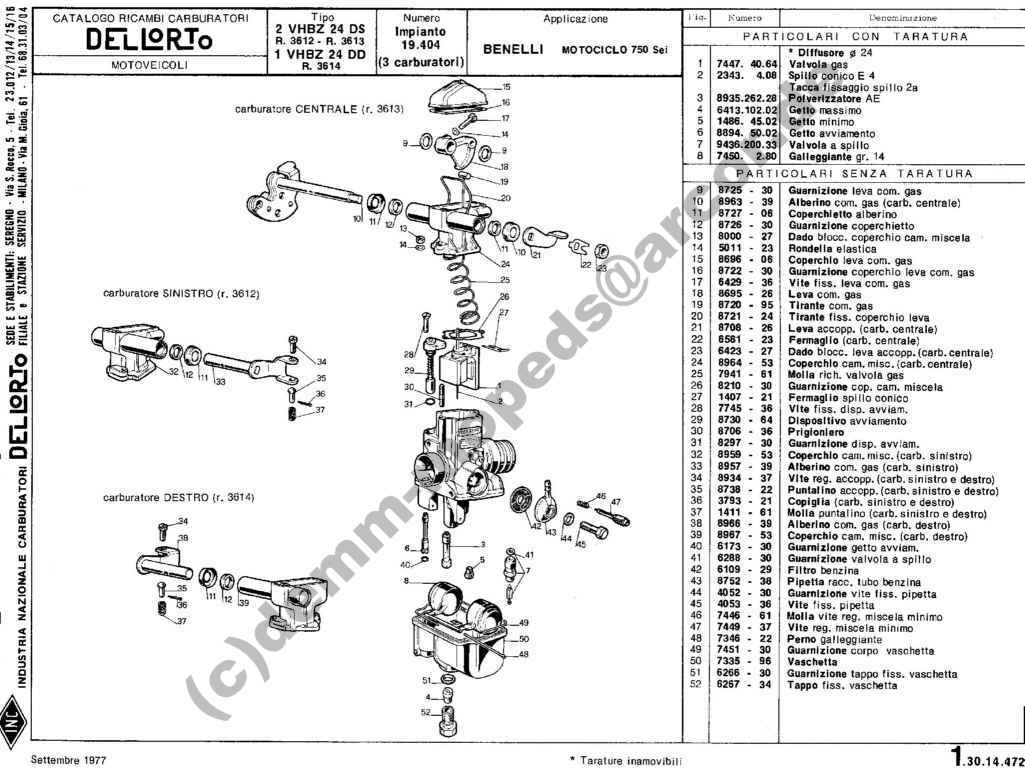

057
1.30.14.472
Typ VHBZ
Ausgabe 09 / 77

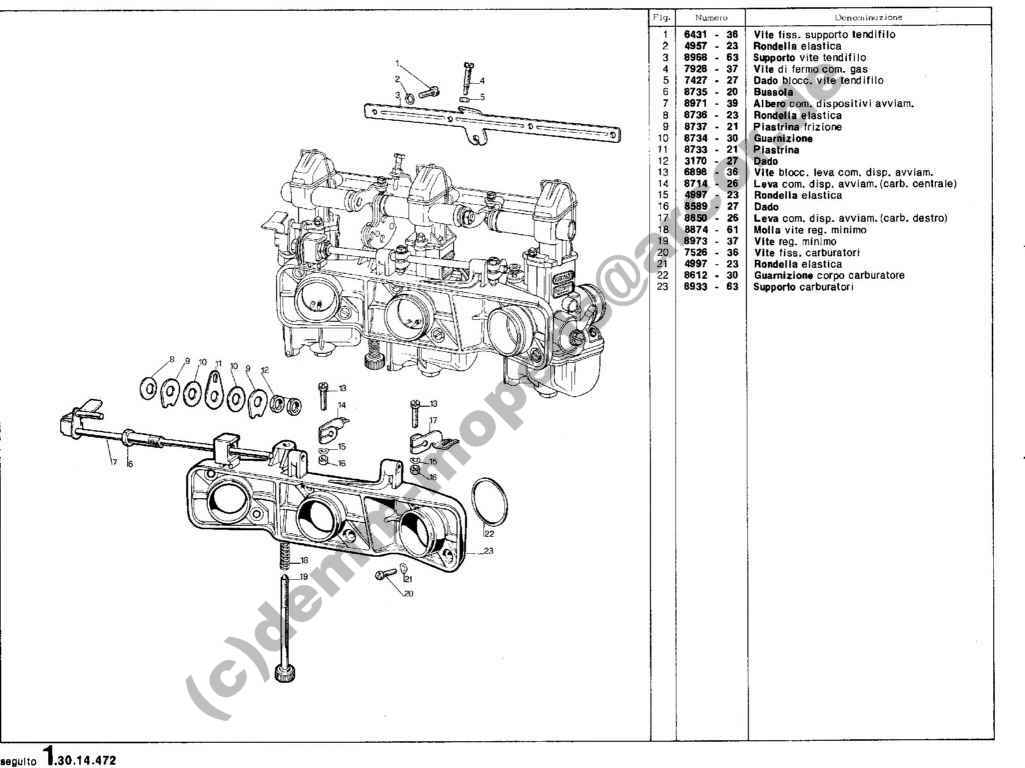

058
1.30.14.472
Typ VHBZ
Ausgabe
059
1.30.14.473
Typ VHBZ
Ausgabe 09 / 77
060
1.30.14.473
Typ VHBZ
Ausgabe

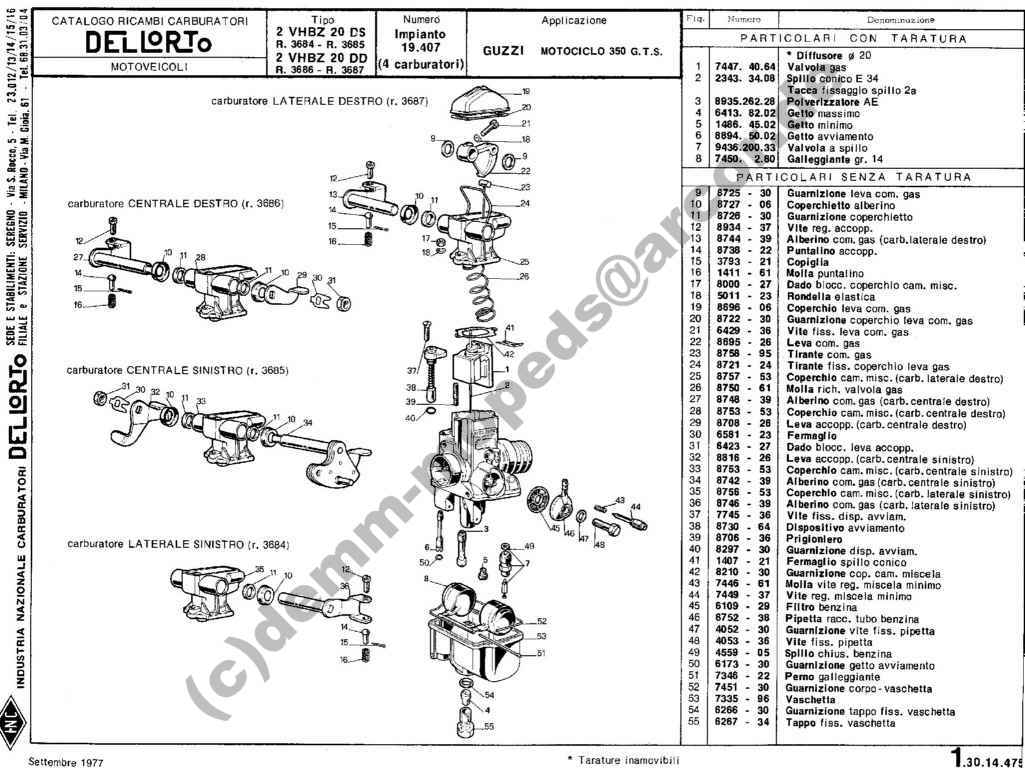

061
1.30.14.475
Typ VHBZ
Ausgabe 09 / 77

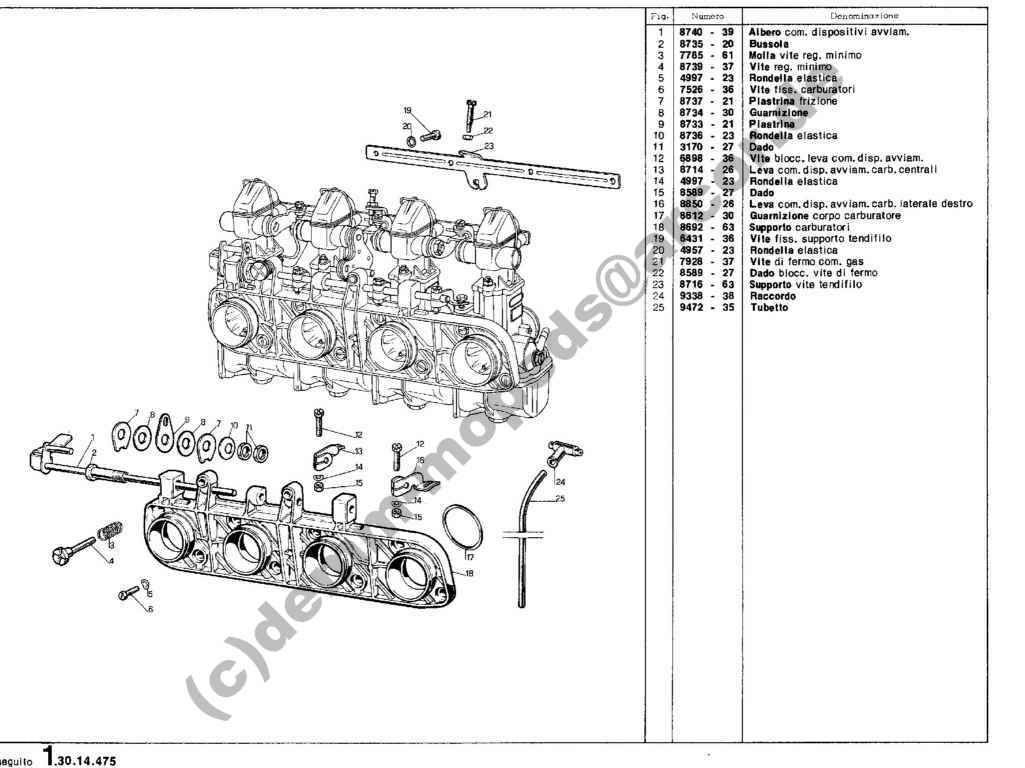

062
1.30.14.475
Typ VHBZ
Ausgabe
063
1.30.14.477
Typ VHBZ
Ausgabe 09 / 77

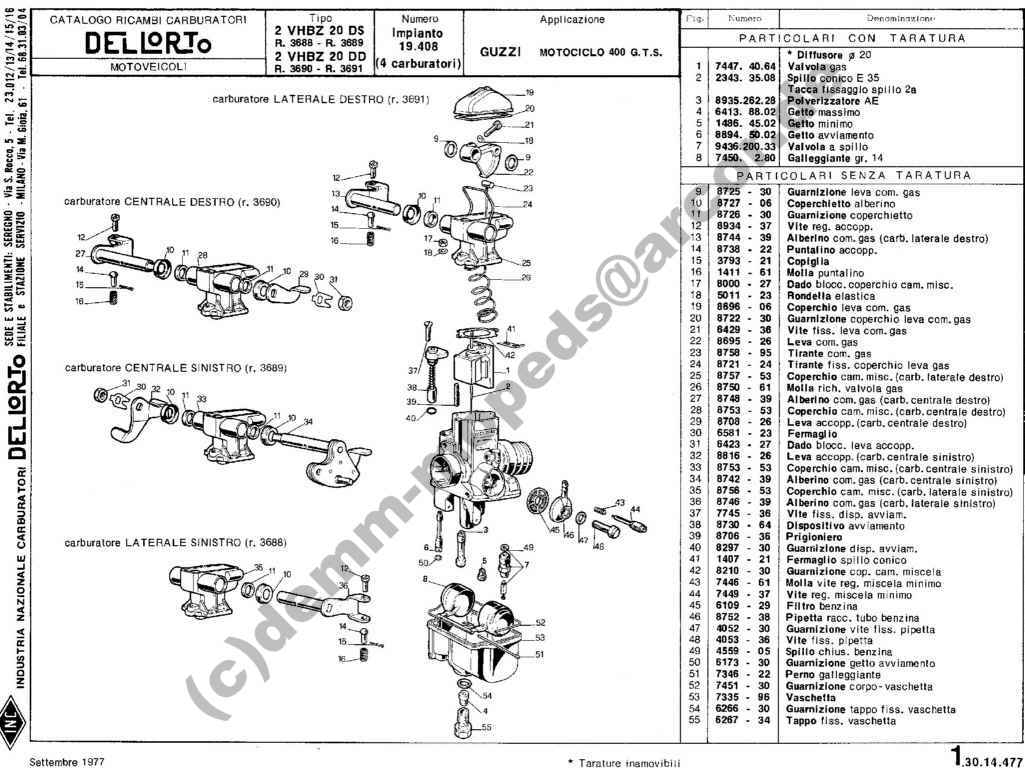

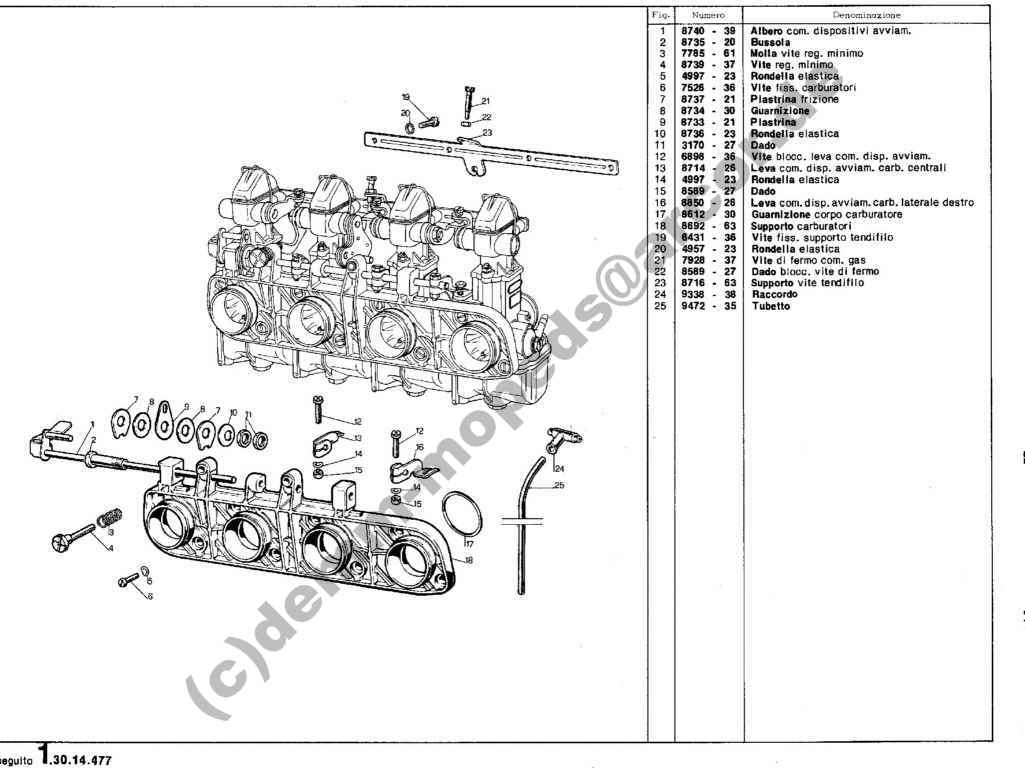

064
1.30.14.477
Typ VHBZ
Ausgabe

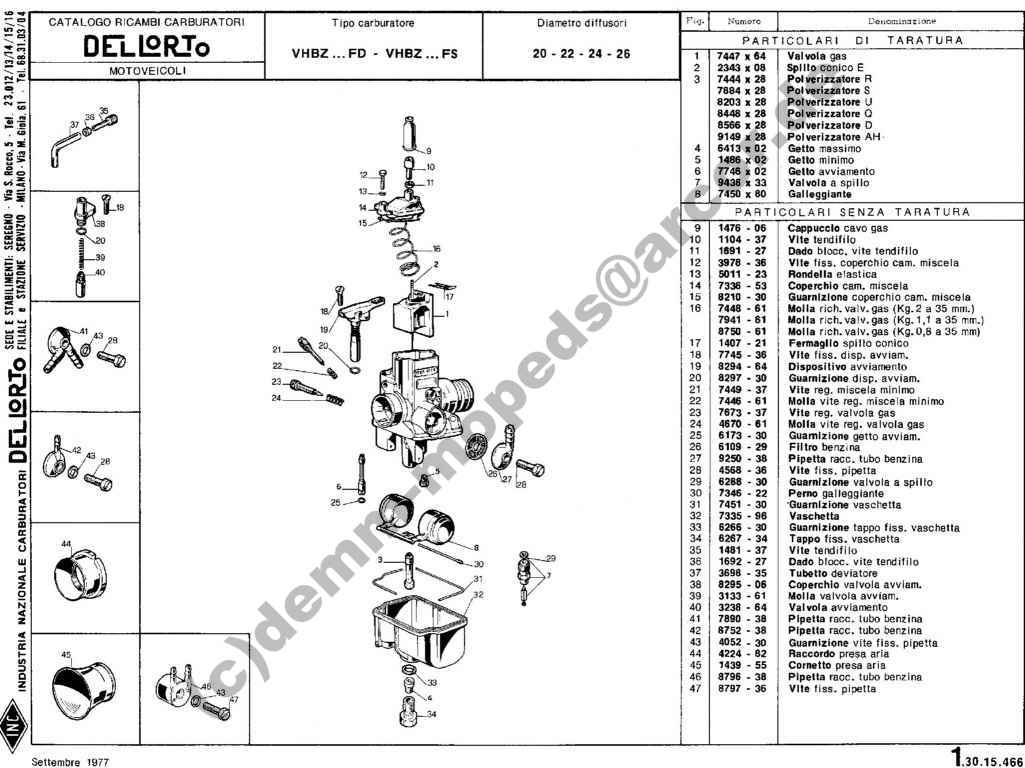

065
1.30.15.466
Typ VHBZ
Ausgabe 09 / 77

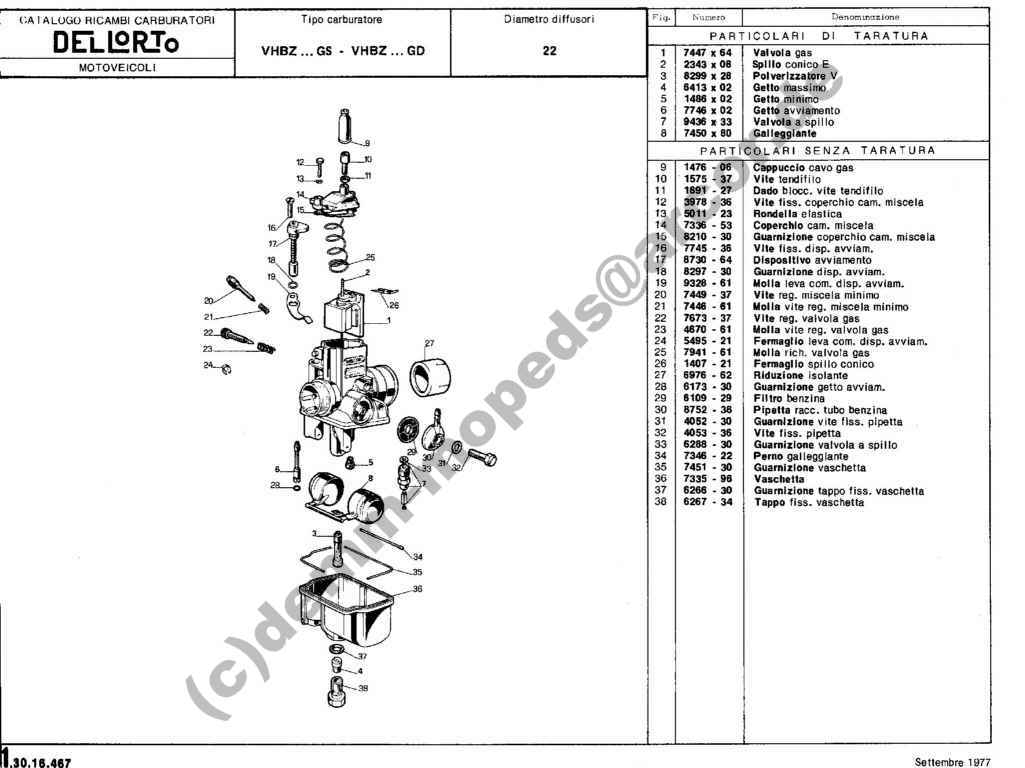

066
1.30.16.467
Typ VHBZ
Ausgabe 09 / 77

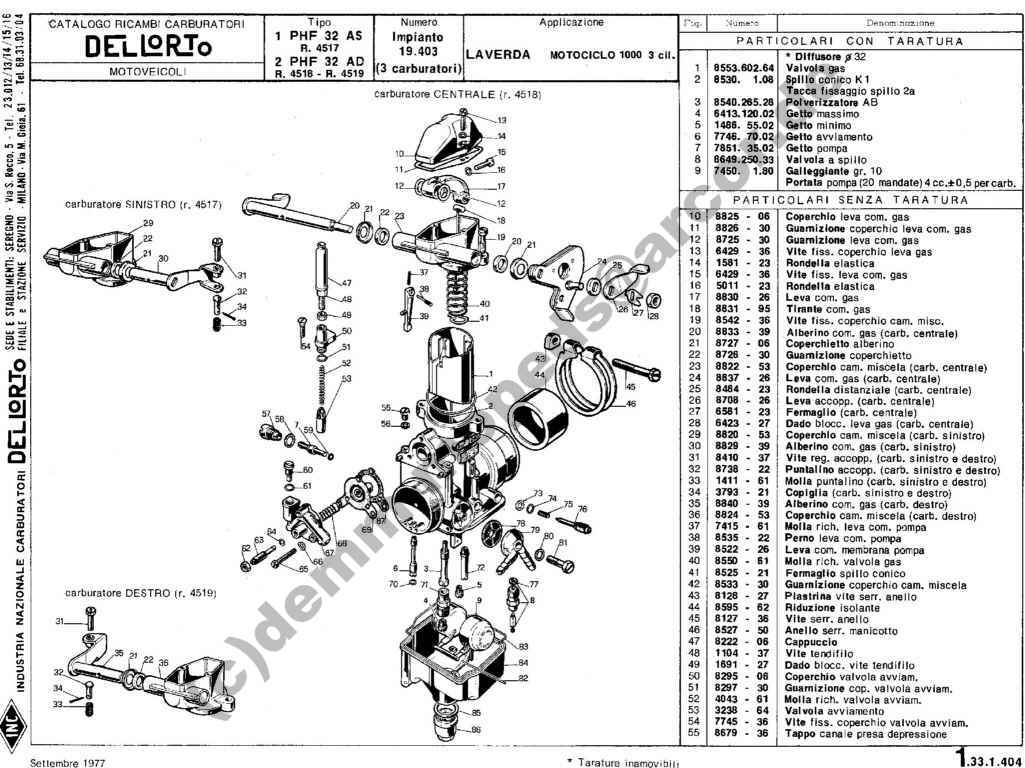

067
1.33.1.404
Typ PHF
Ausgabe 09 / 77

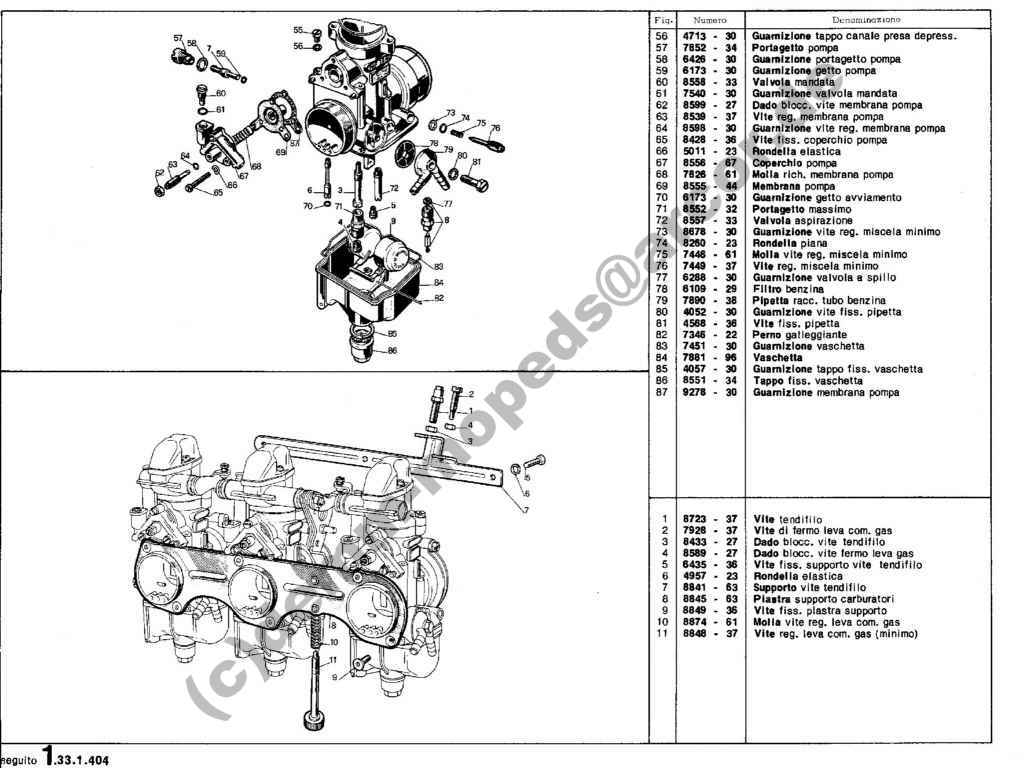

068
1.33.1.404
Typ PHF
Ausgabe

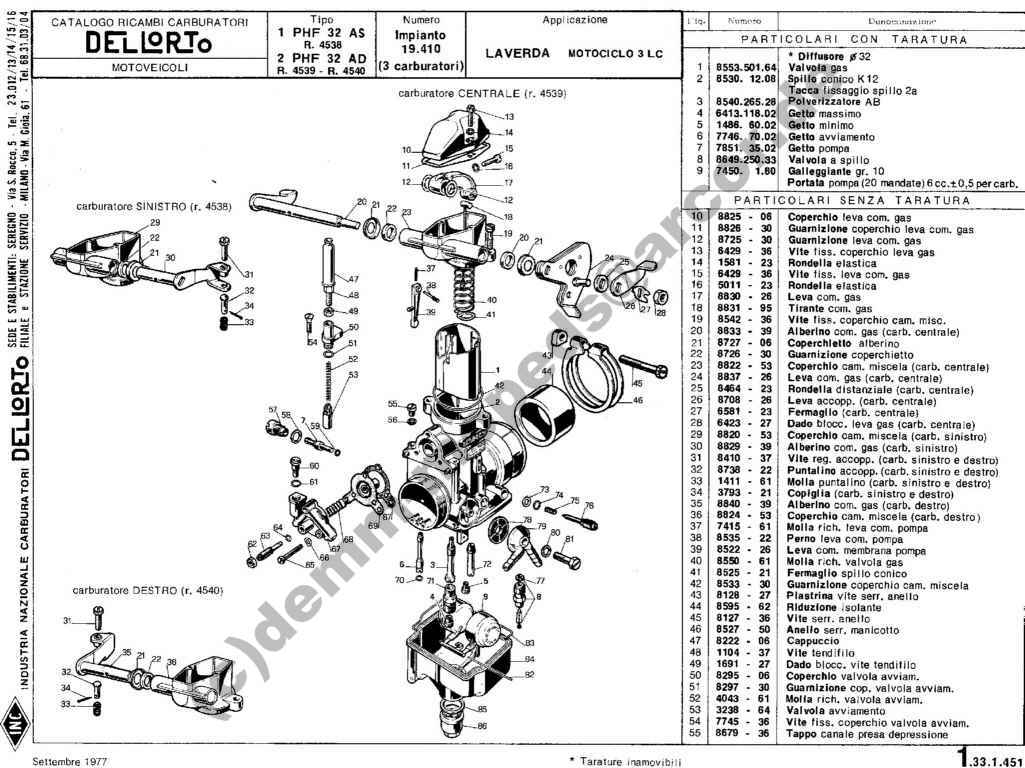

069
1.33.1.451
Typ PHF
Ausgabe 09 / 77

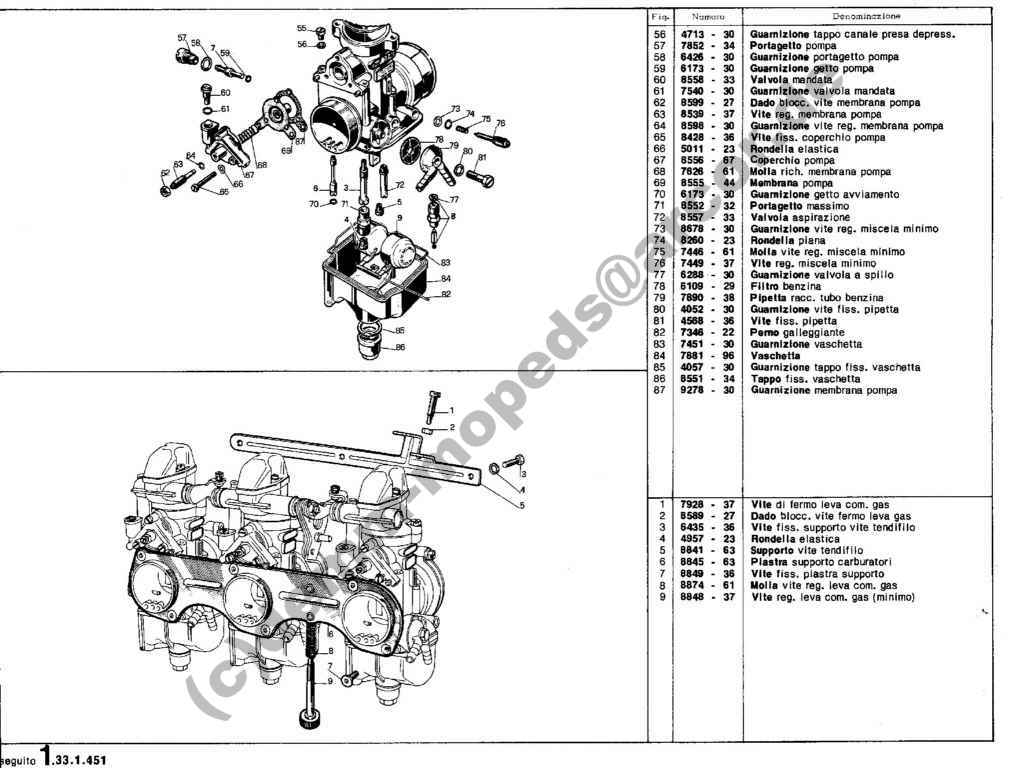

070
1.33.1.451
Typ PHF
Ausgabe

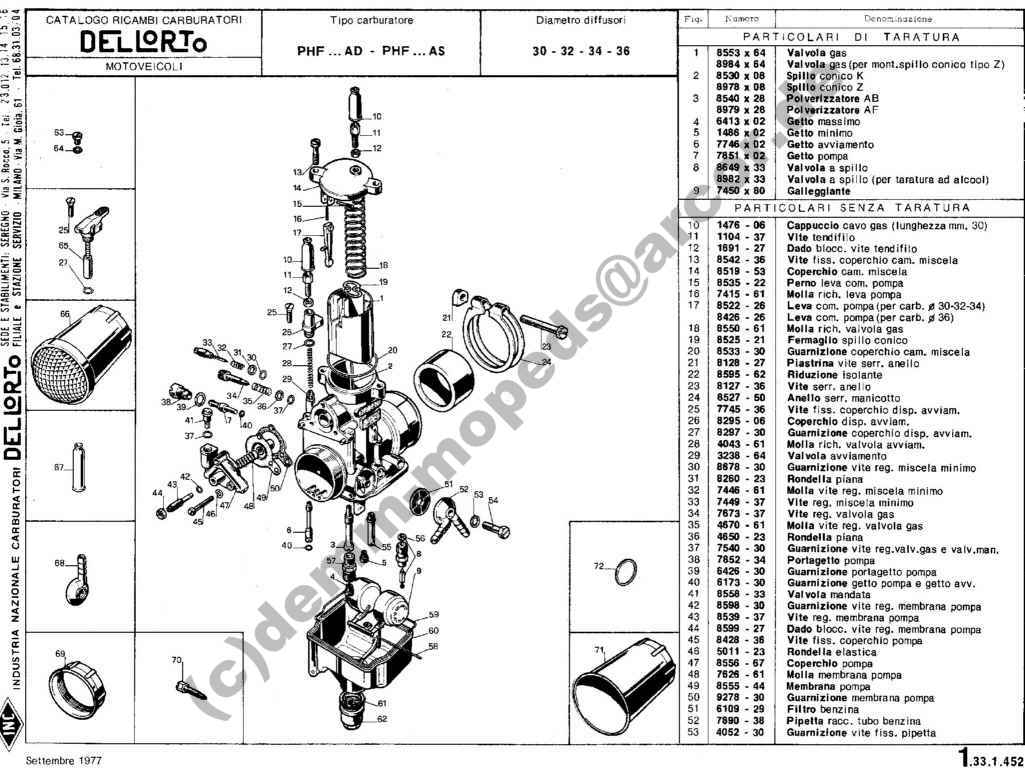

071
1.33.1.452
Typ PHF
Ausgabe 09 / 77

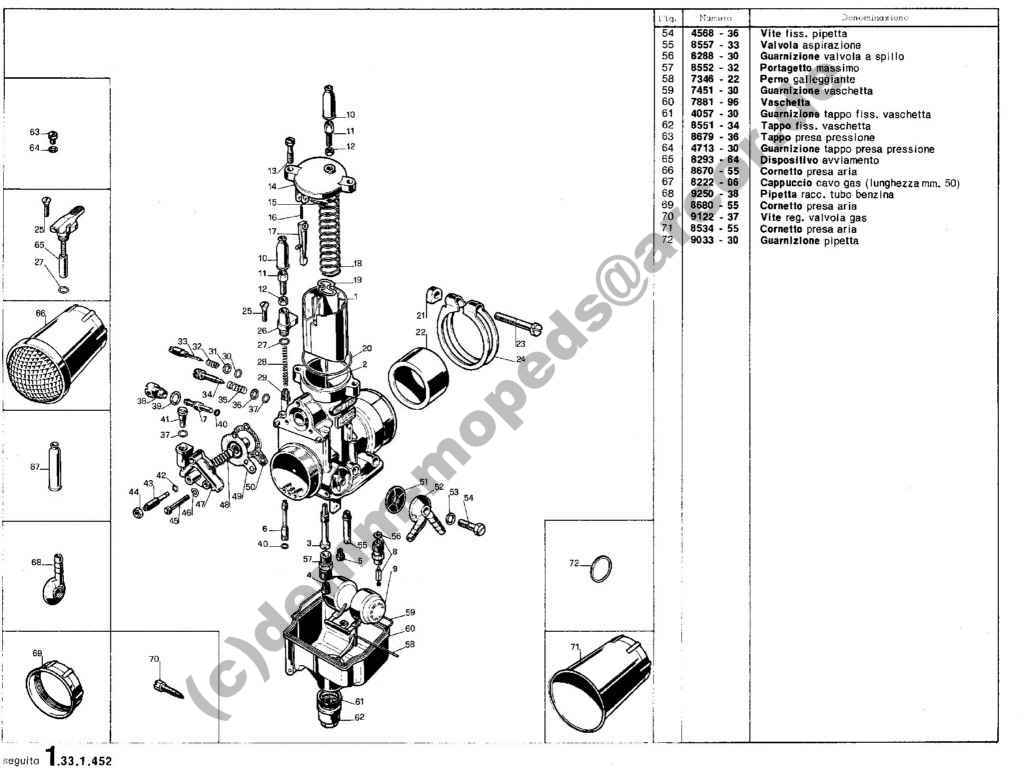

072
1.33.1.452
Typ PHF
Ausgabe

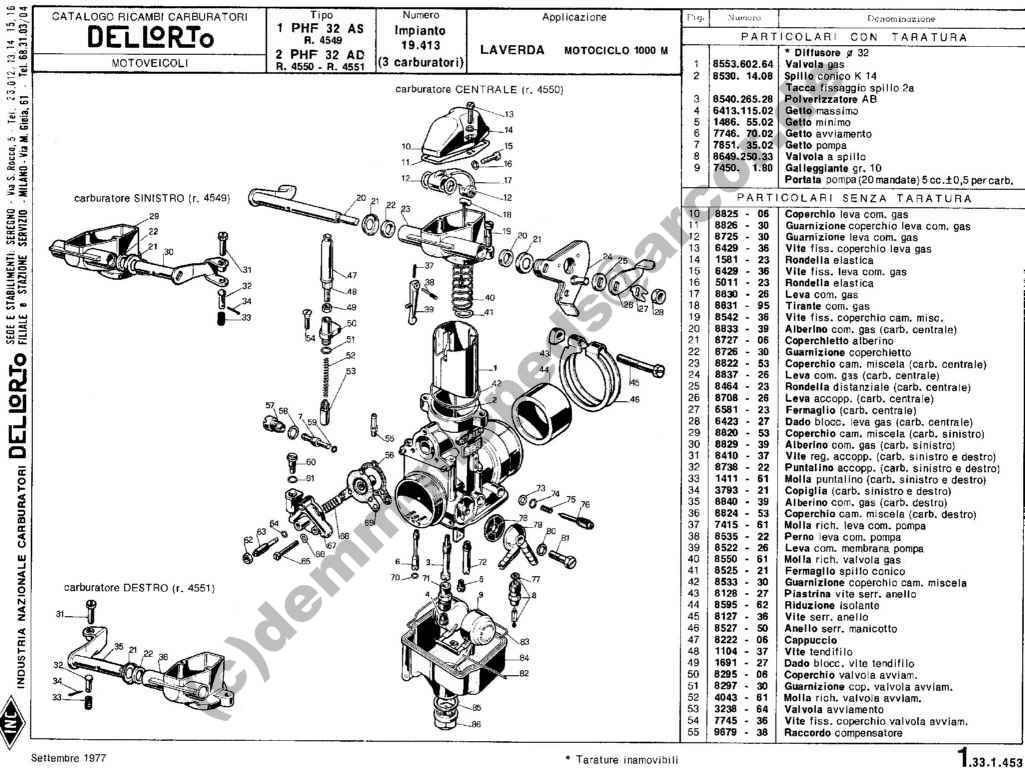

073
1.33.1.453
Typ PHF
Ausgabe 09 / 77

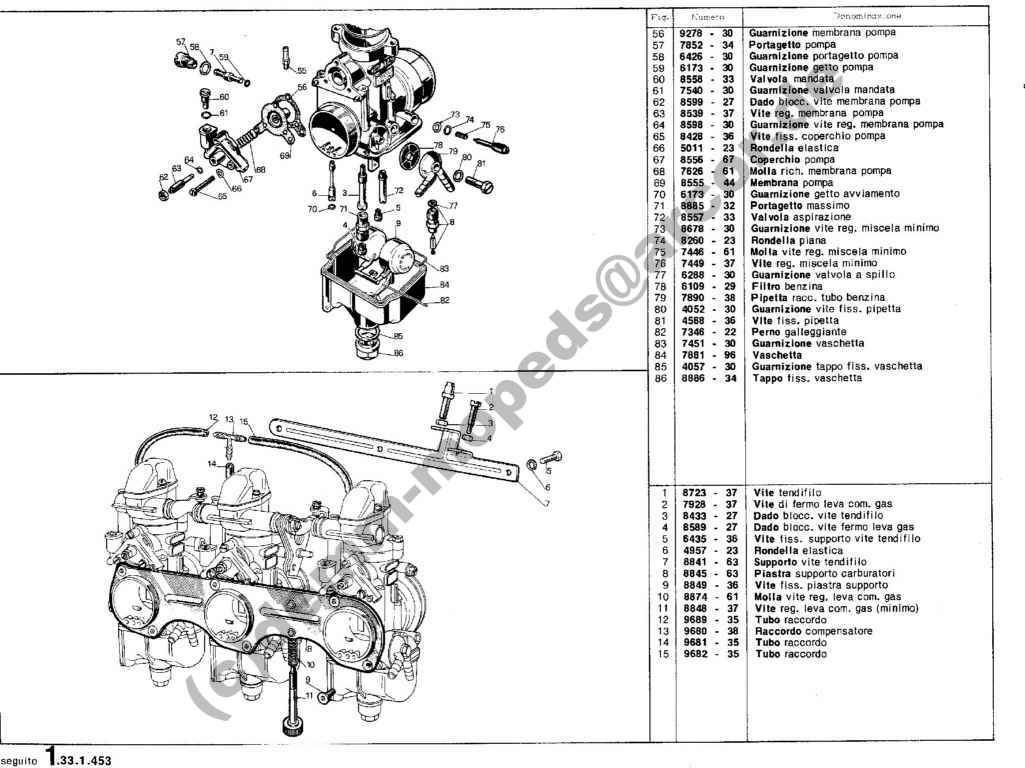

074
1.33.1.453
Typ PHF
Ausgabe

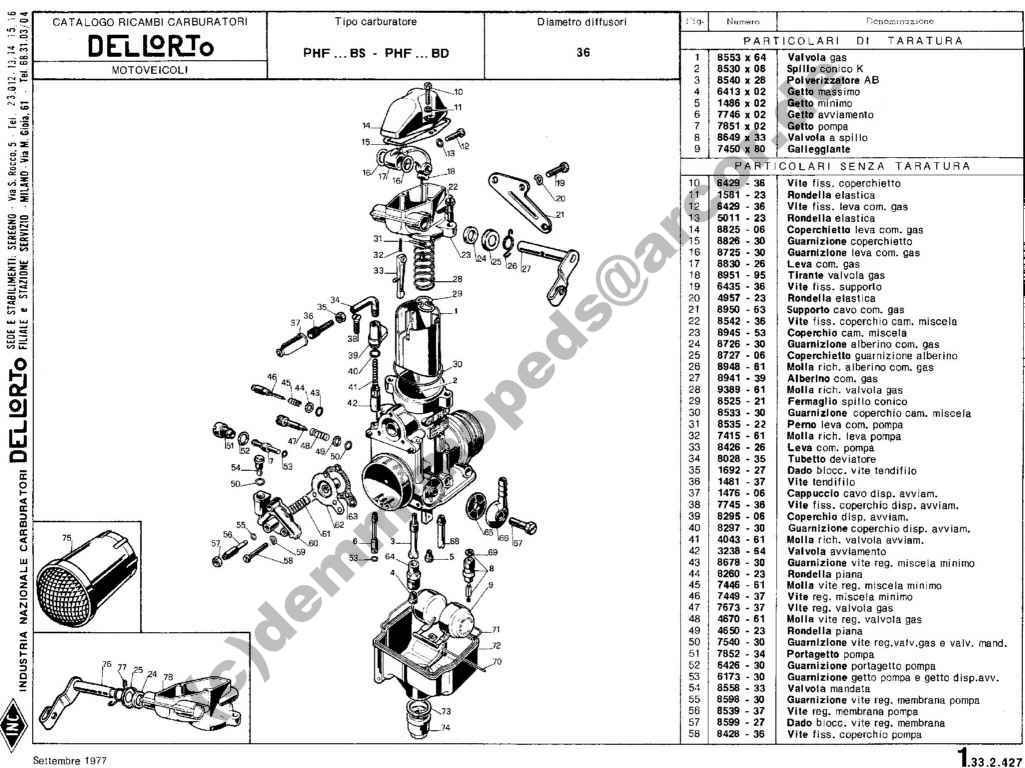

075
1.33.2.427
Typ PHF
Ausgabe 09 / 77

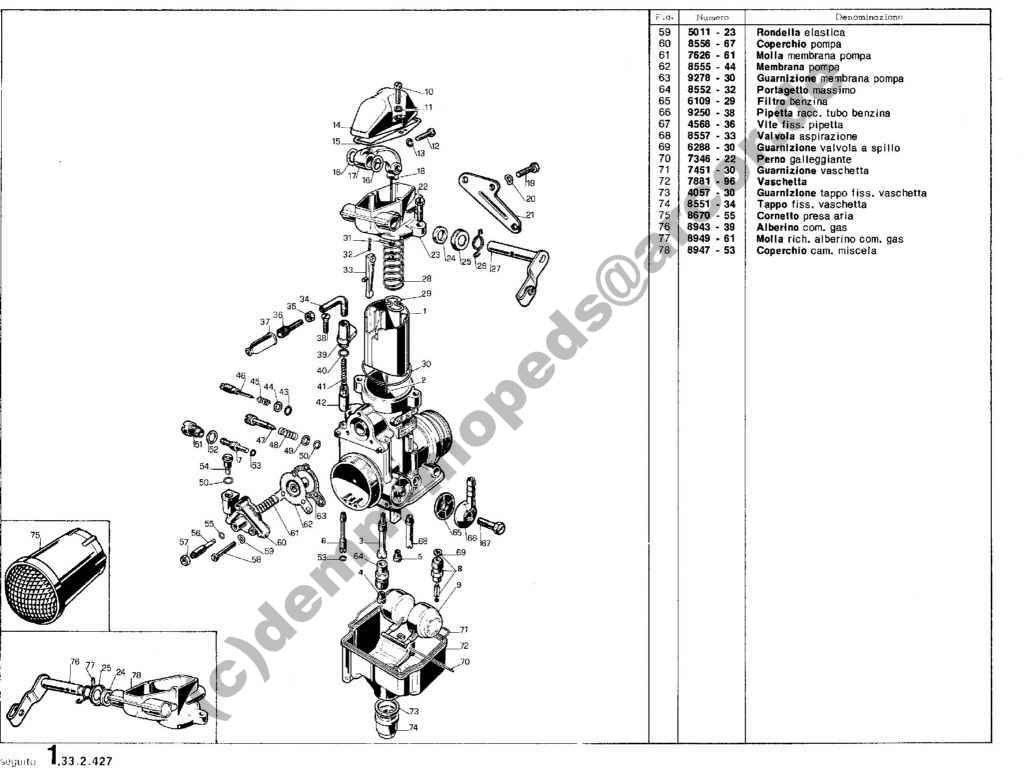

076
1.33.2.427
Typ PHF
Ausgabe

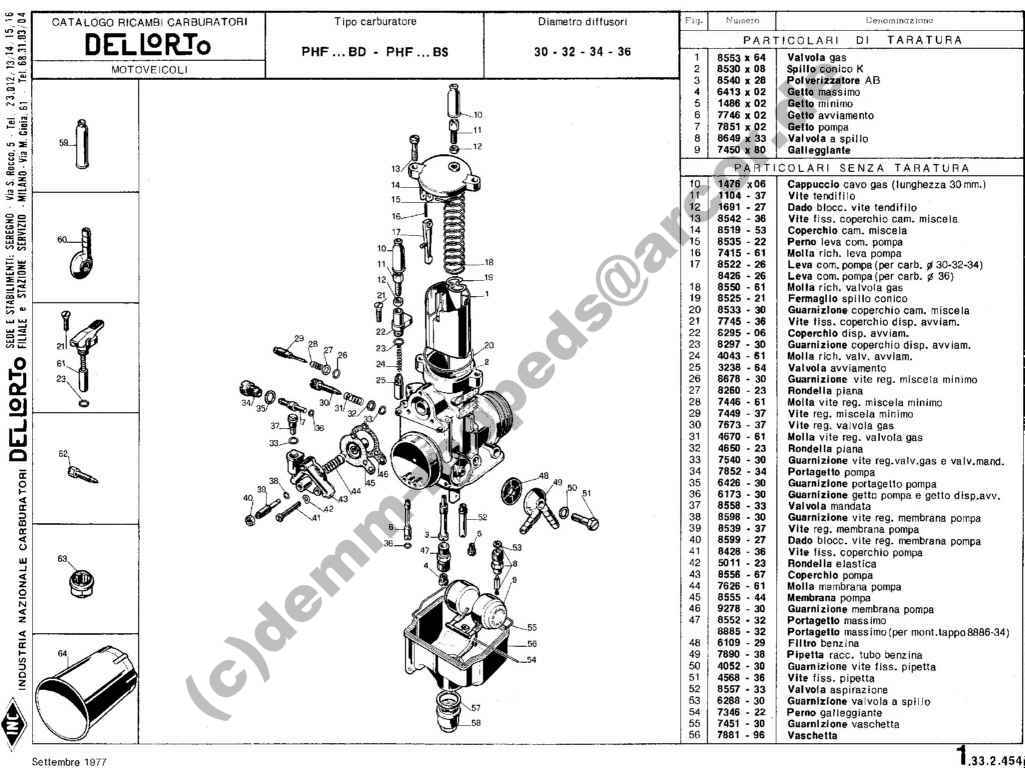

077
1.33.2.454
Typ PHF
Ausgabe 09 / 77

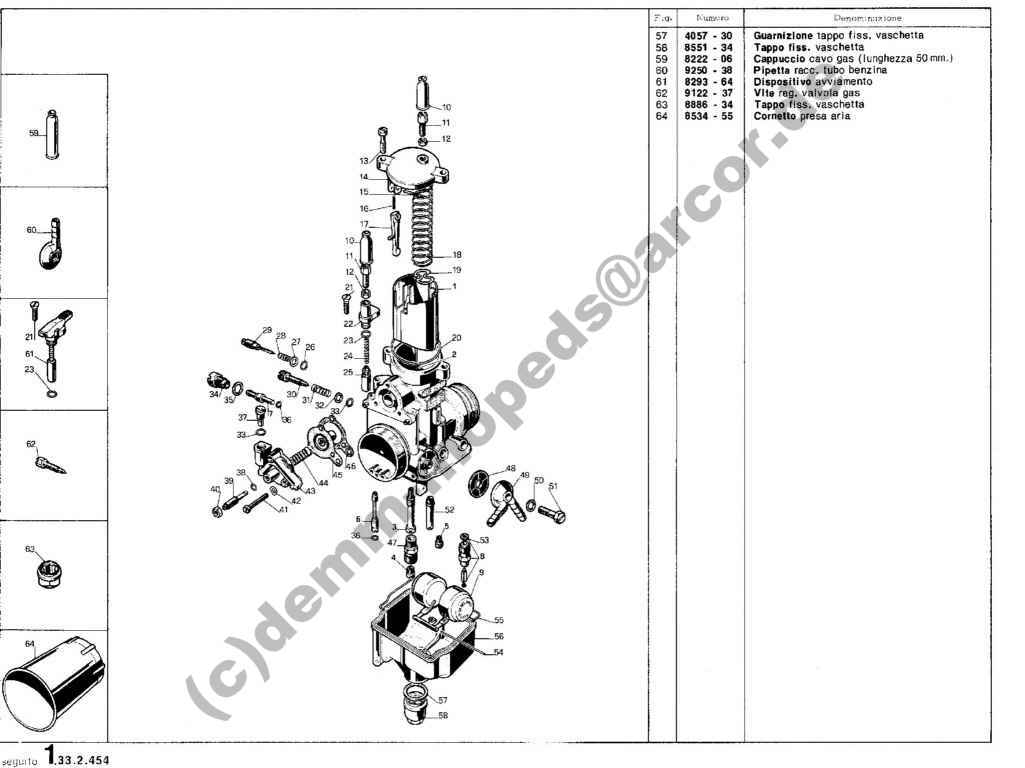

078
1.33.2.454
Typ PHF
Ausgabe

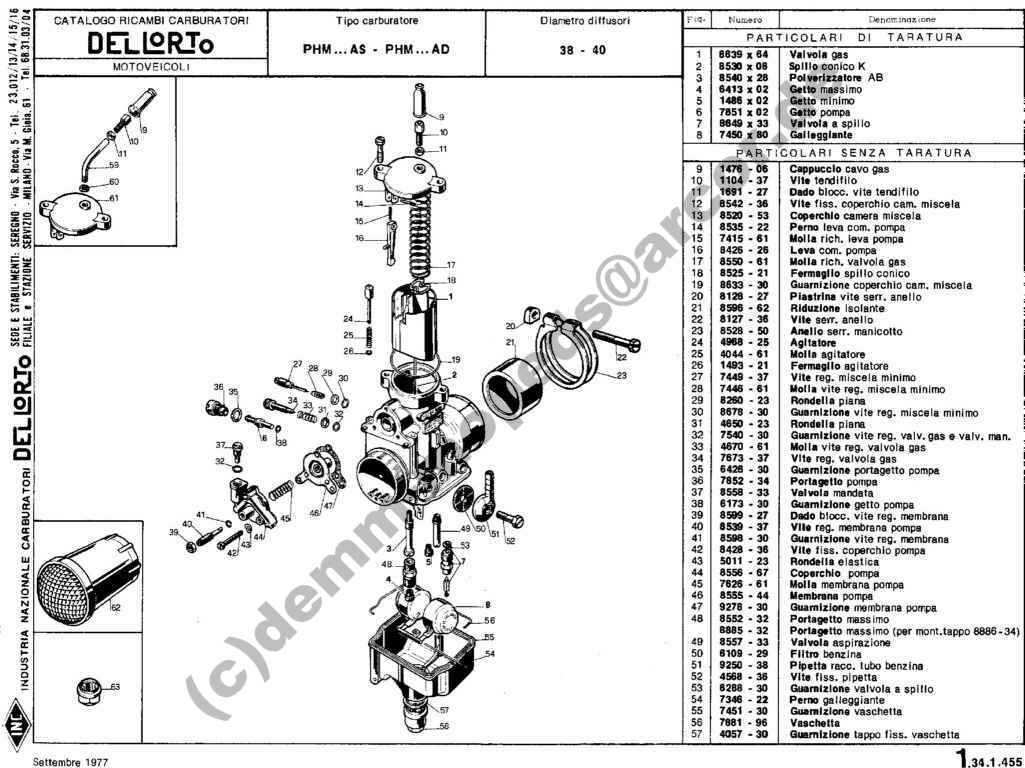

079
1.34.1.455
Typ PHM
Ausgabe 09 / 77

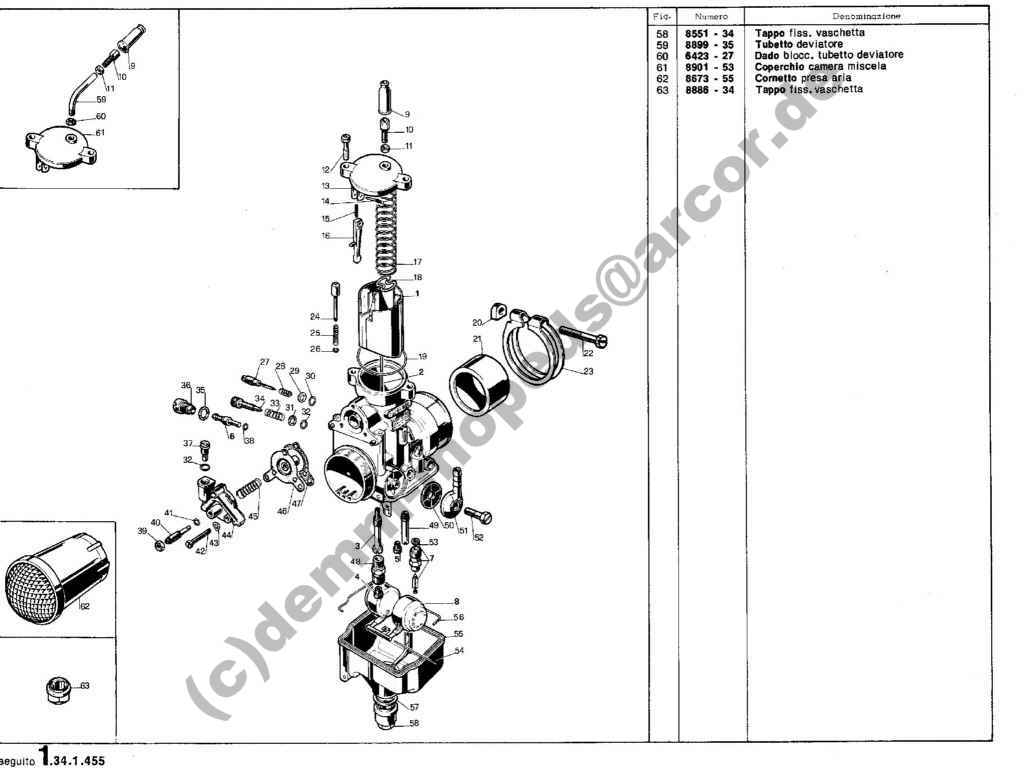

080
1.34.1.455
Typ PHM
Ausgabe

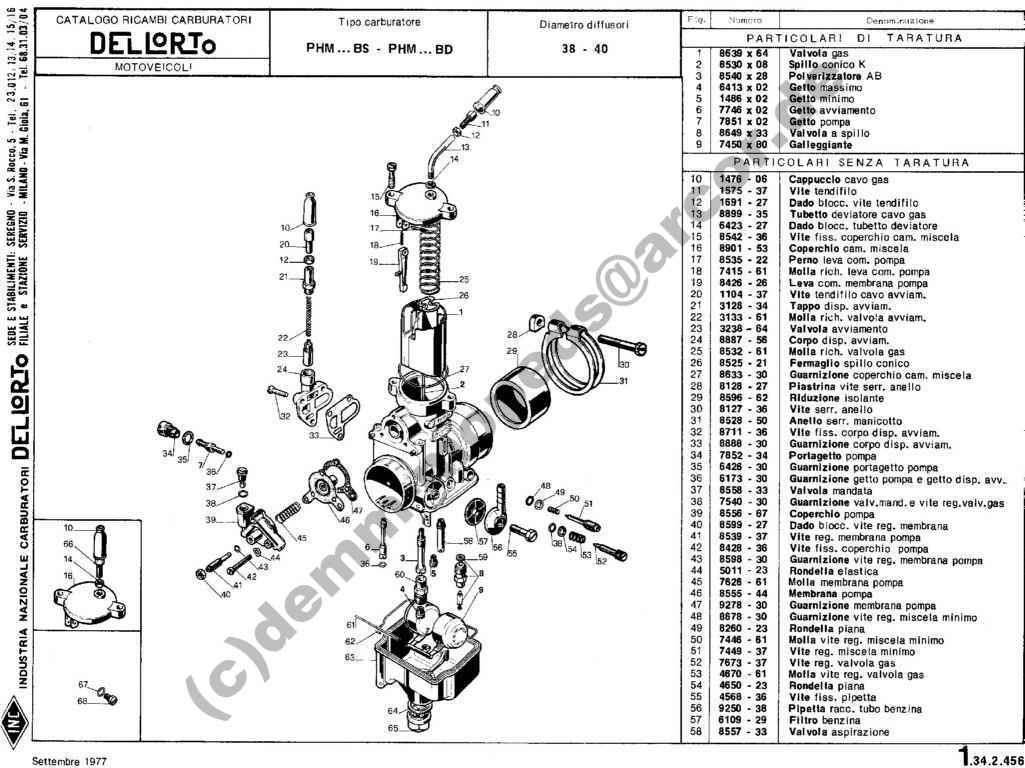

081
1.34.2.456
Typ PHM
Ausgabe 09 / 77

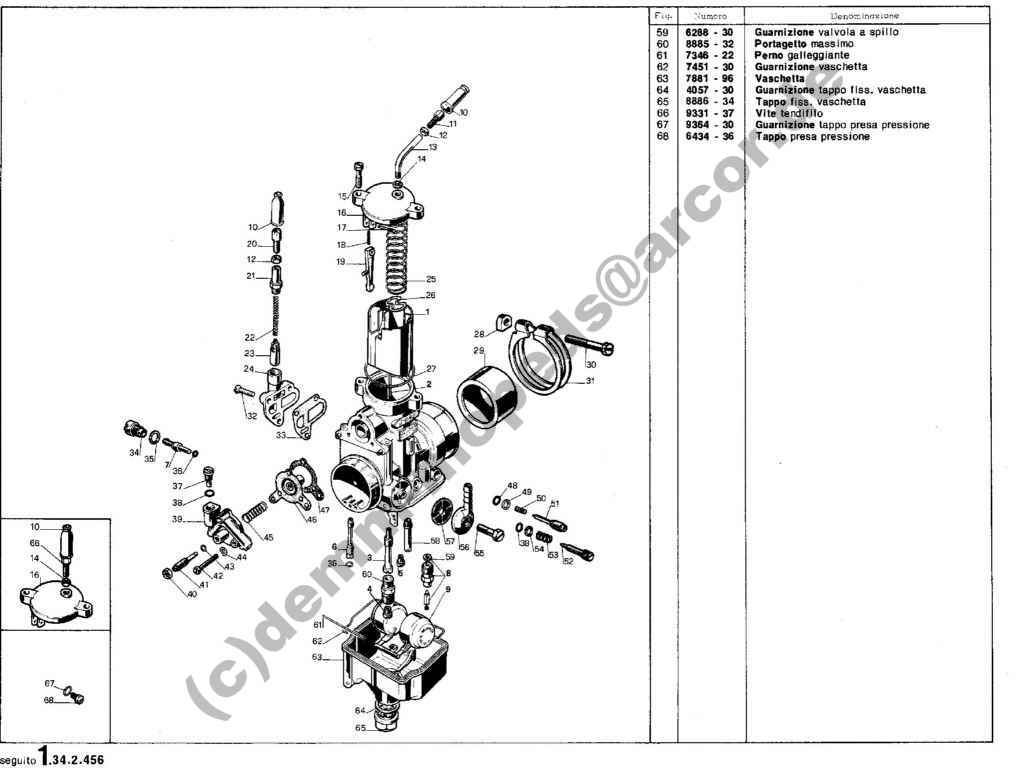

082
1.34.2.456
Typ PHM
Ausgabe

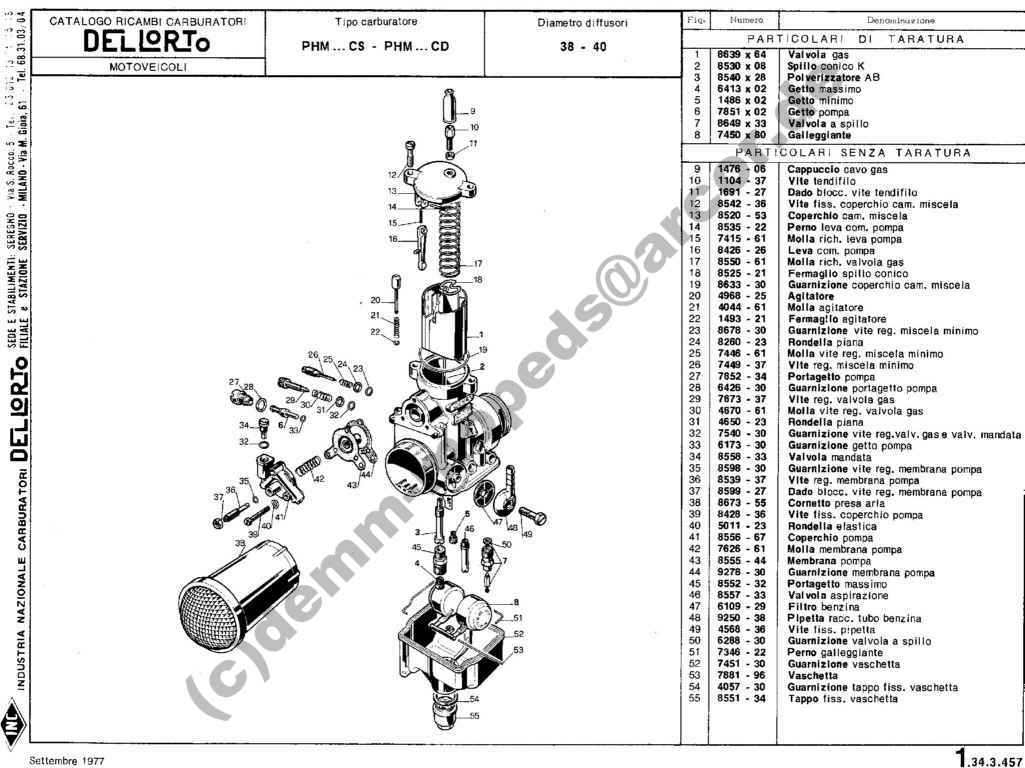

083
1.34.3.457
Typ PHM
Ausgabe 09 / 77

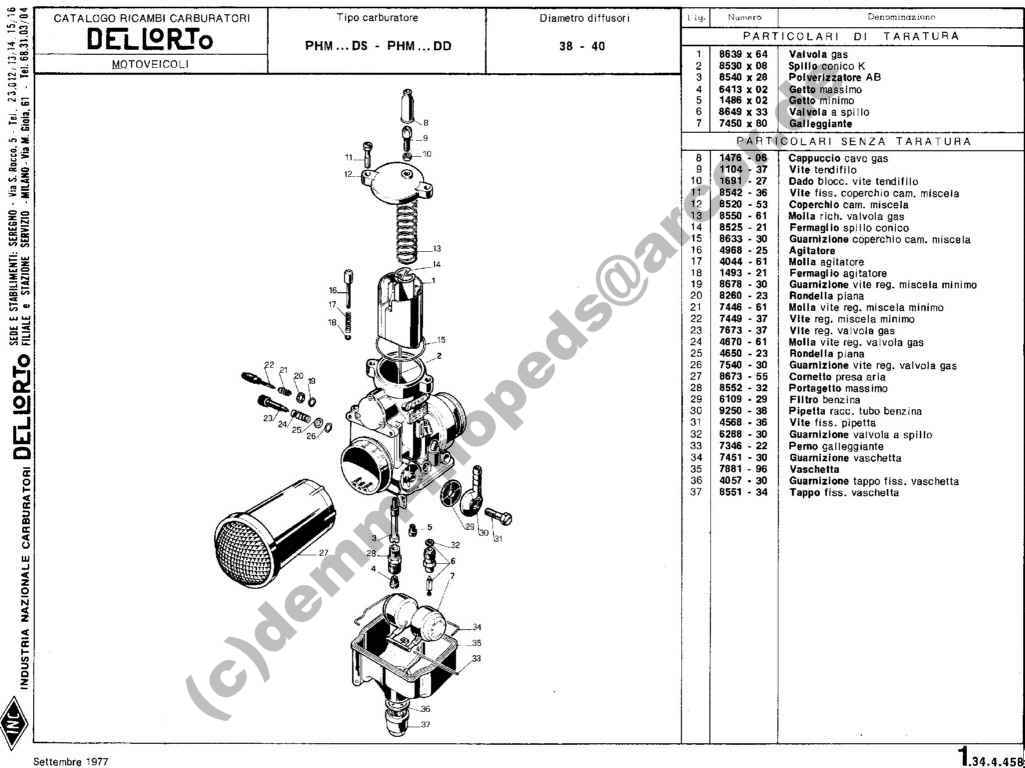

084
1.34.4.458
Typ PHM
Ausgabe 09 / 77

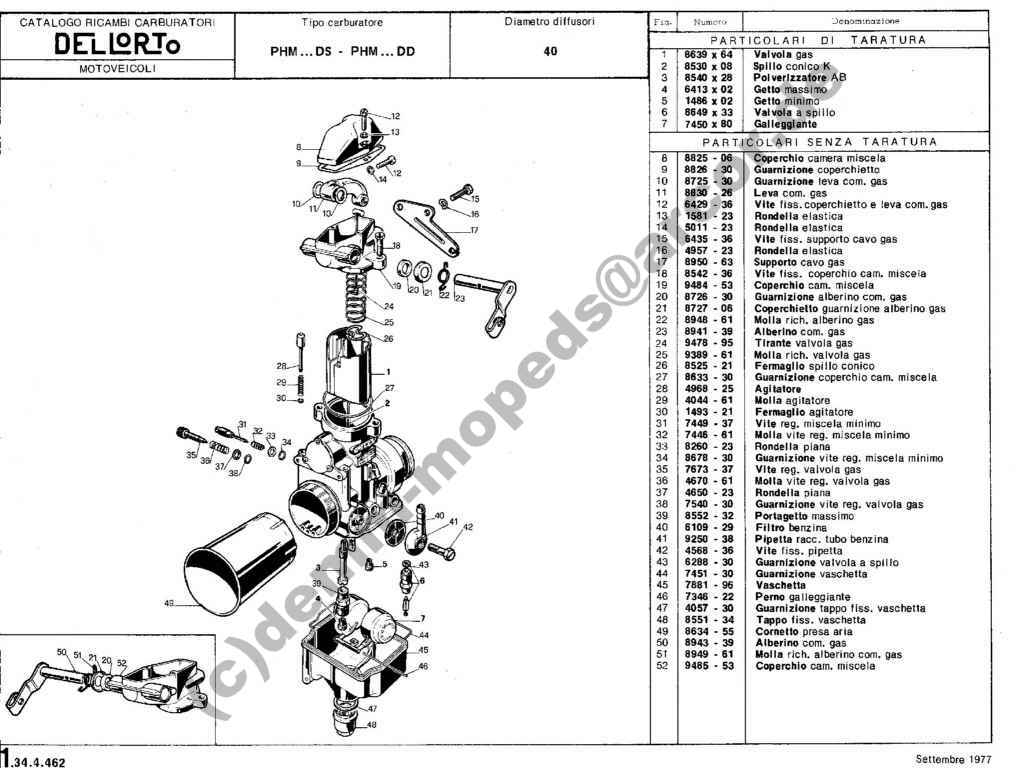

085
1.34.4.462
Typ PHM
Ausgabe 09 / 77

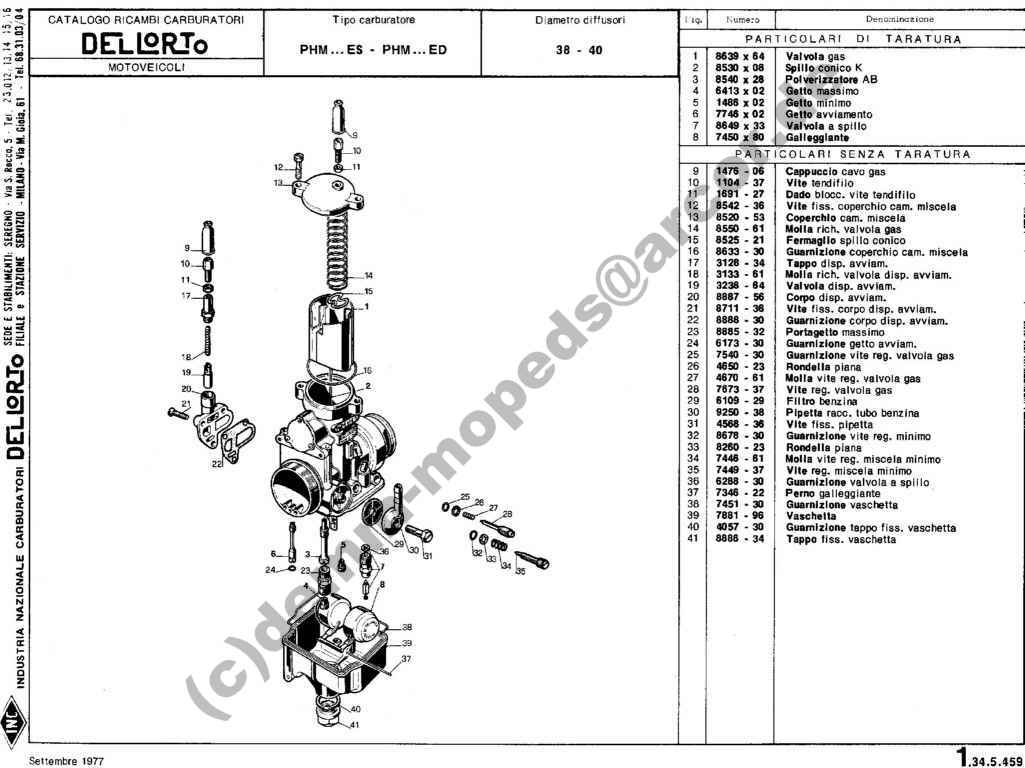

086
1.34.5.459
Typ PHM
Ausgabe 09 / 77

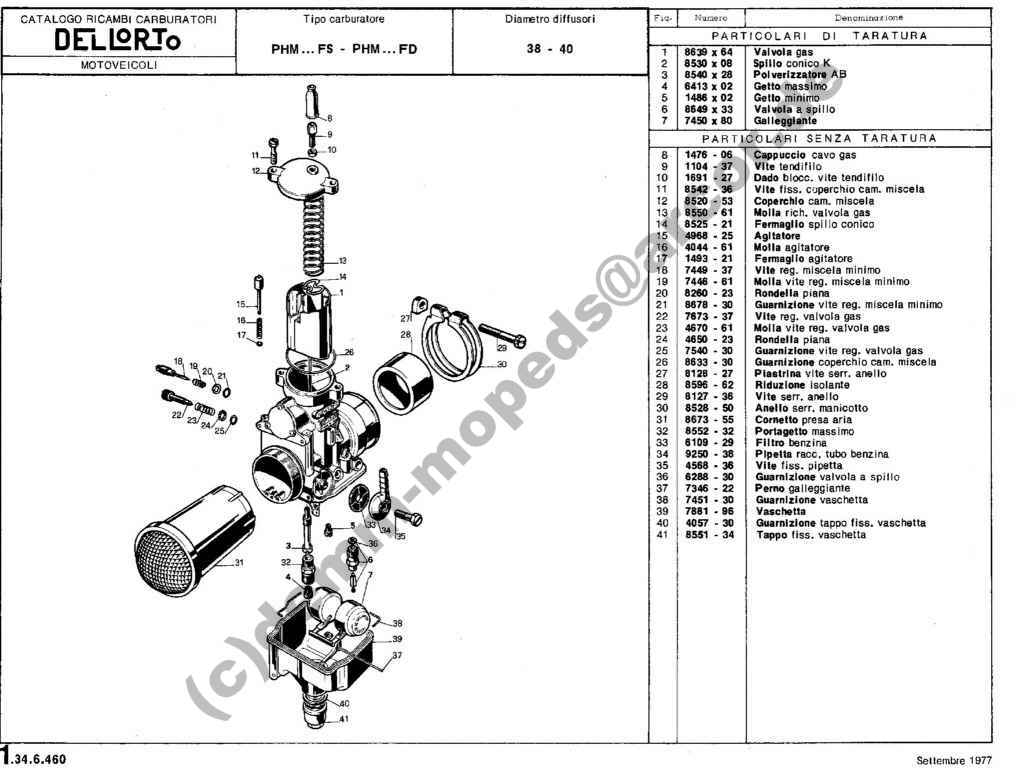

087
1.34.6.460
Typ PHM
Ausgabe 09 / 77

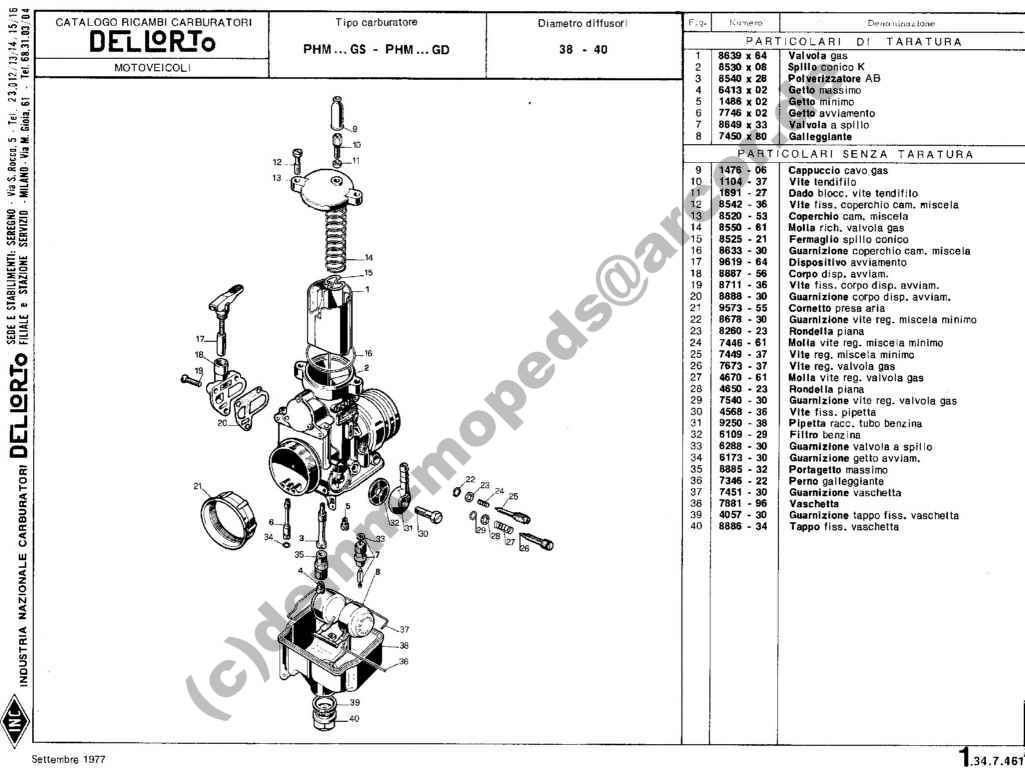

088
1.34.7.461
Typ PHM
Ausgabe 09 / 77

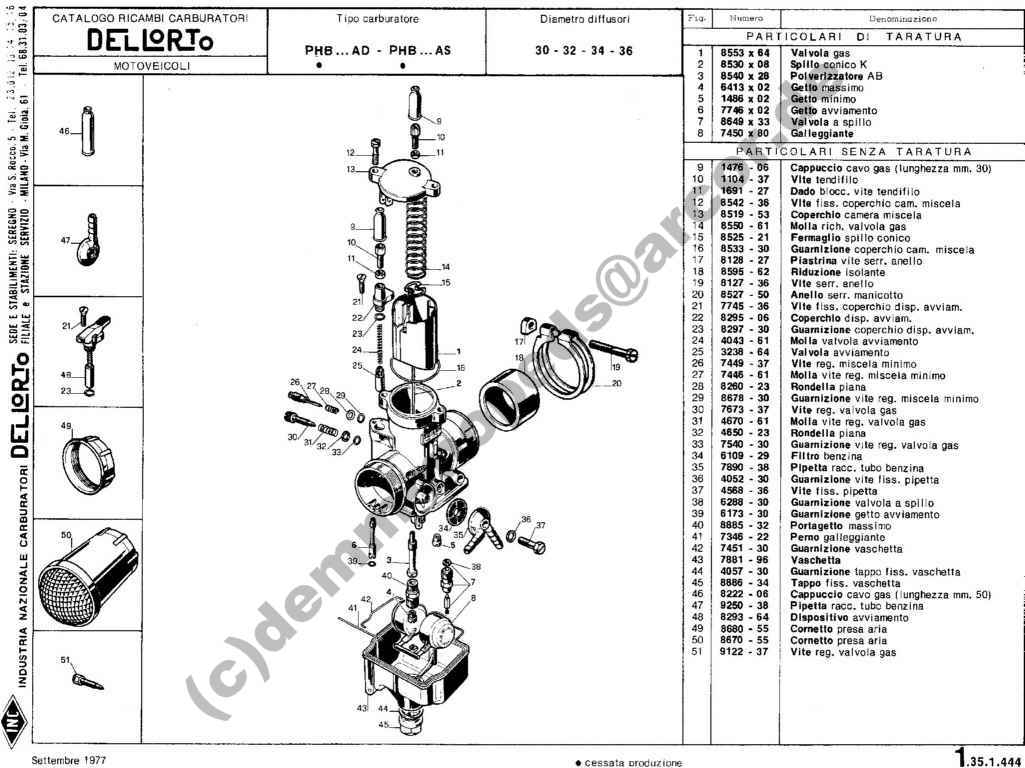

089
1.35.1.444
Typ PHB
Ausgabe 09 / 77

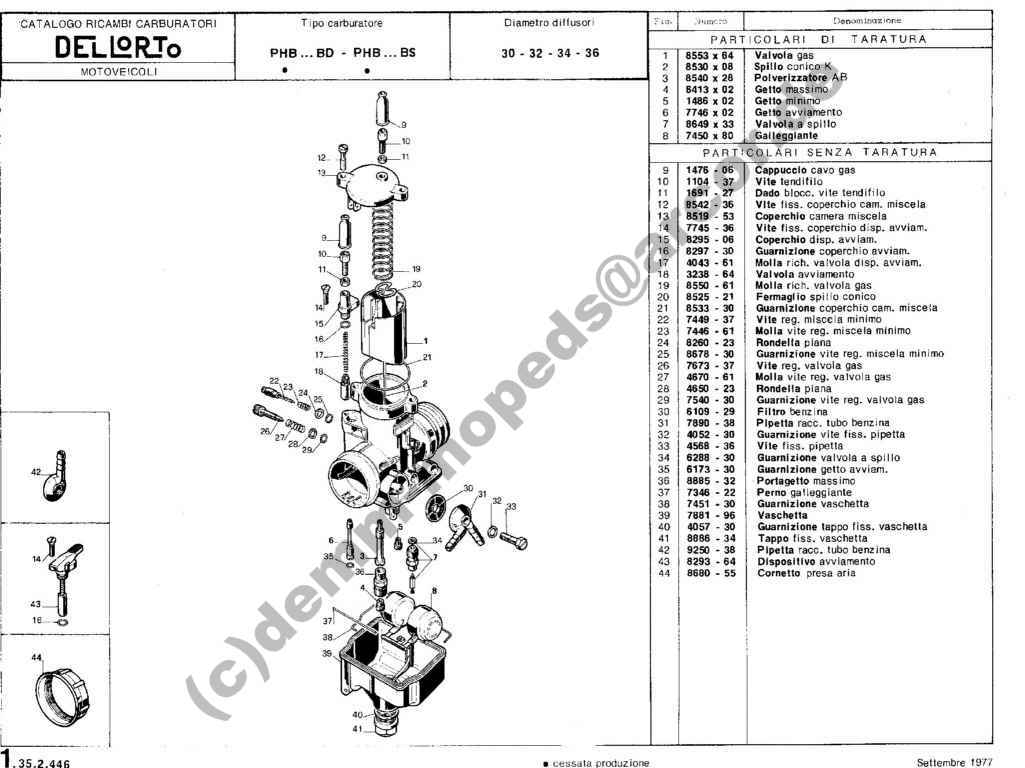

090
1.35.2.446
Typ PHB
Ausgabe 09 / 77

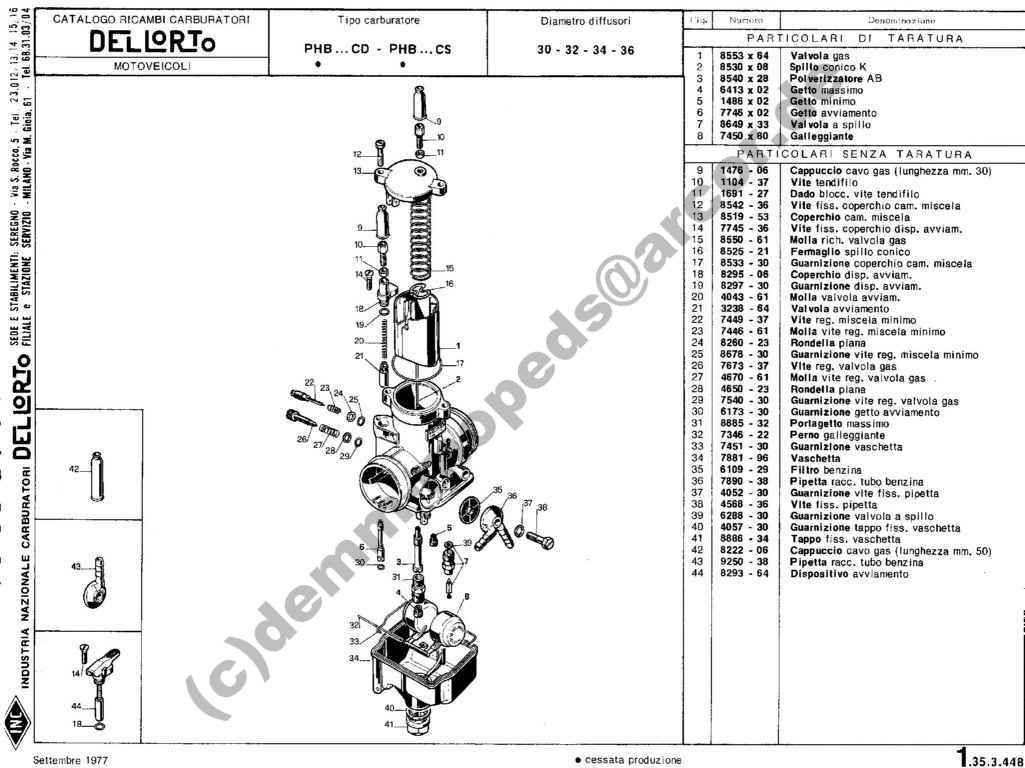

091
1.35.3.448
Typ PHB
Ausgabe 09 / 77

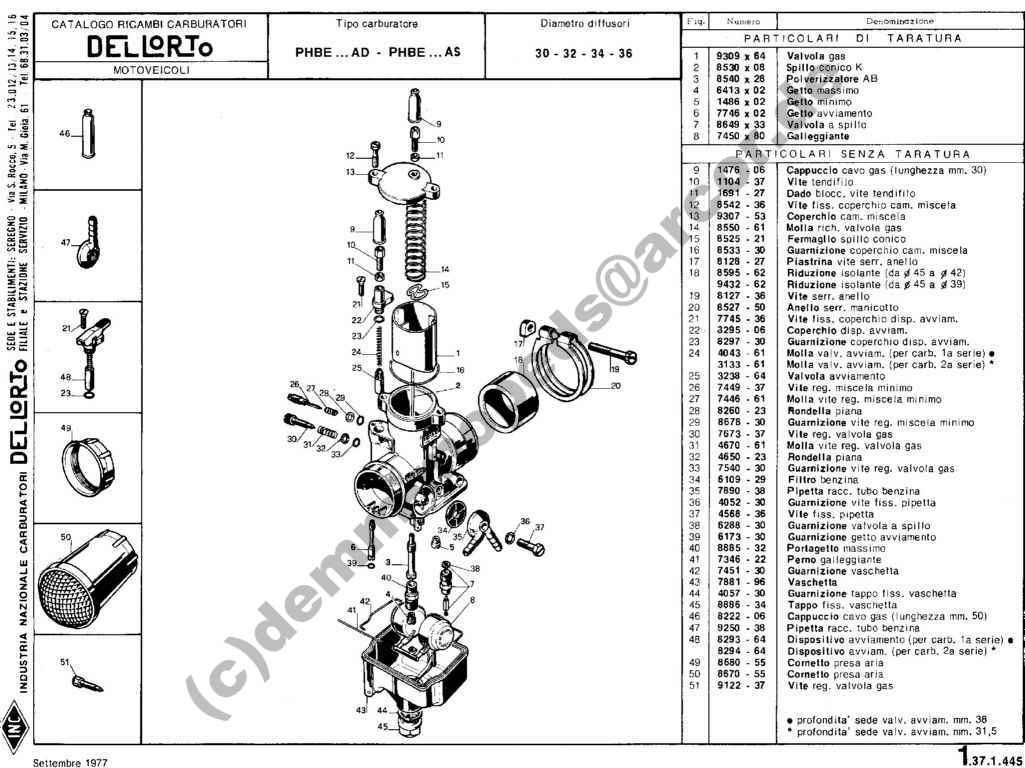

092
1.37.1.445
Typ PHBE
Ausgabe 09 / 77

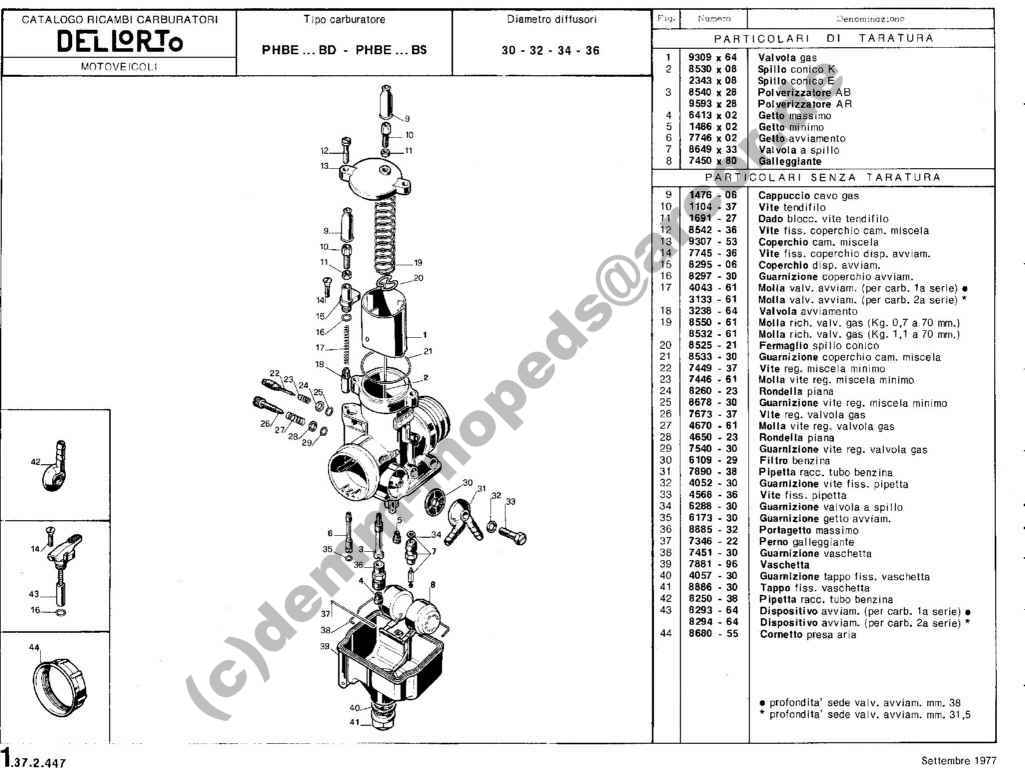

093
1.37.2.447
Typ PHBE
Ausgabe 09 / 77

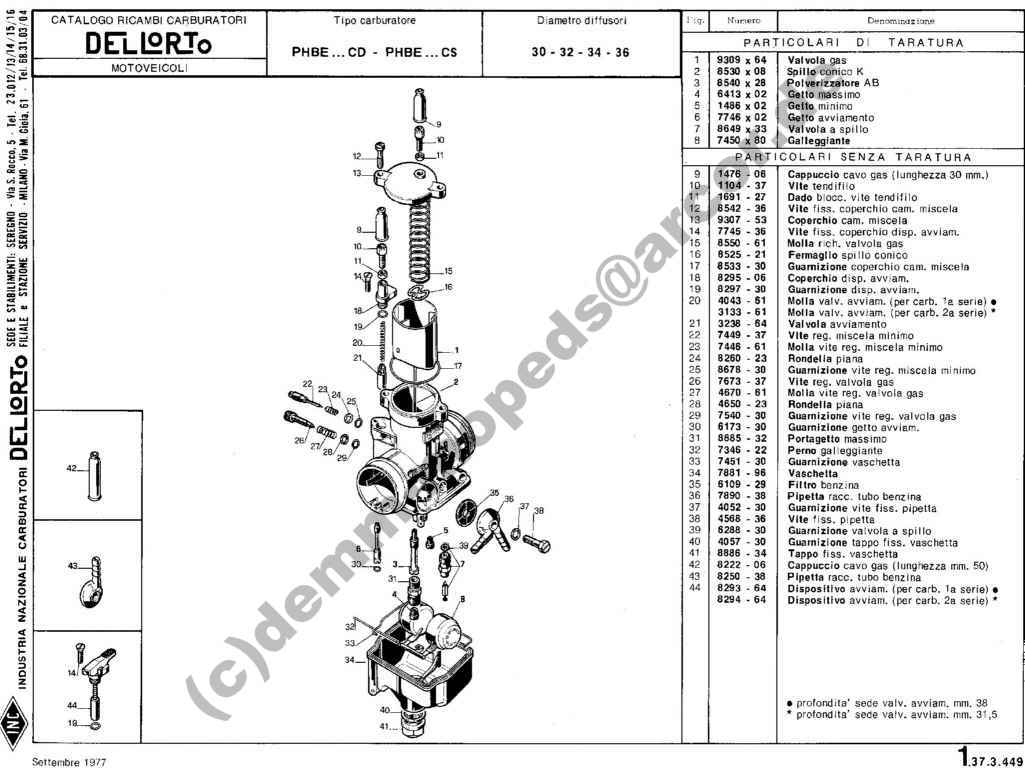

094
1.37.3.449
Typ PHBE
Ausgabe 09 / 77

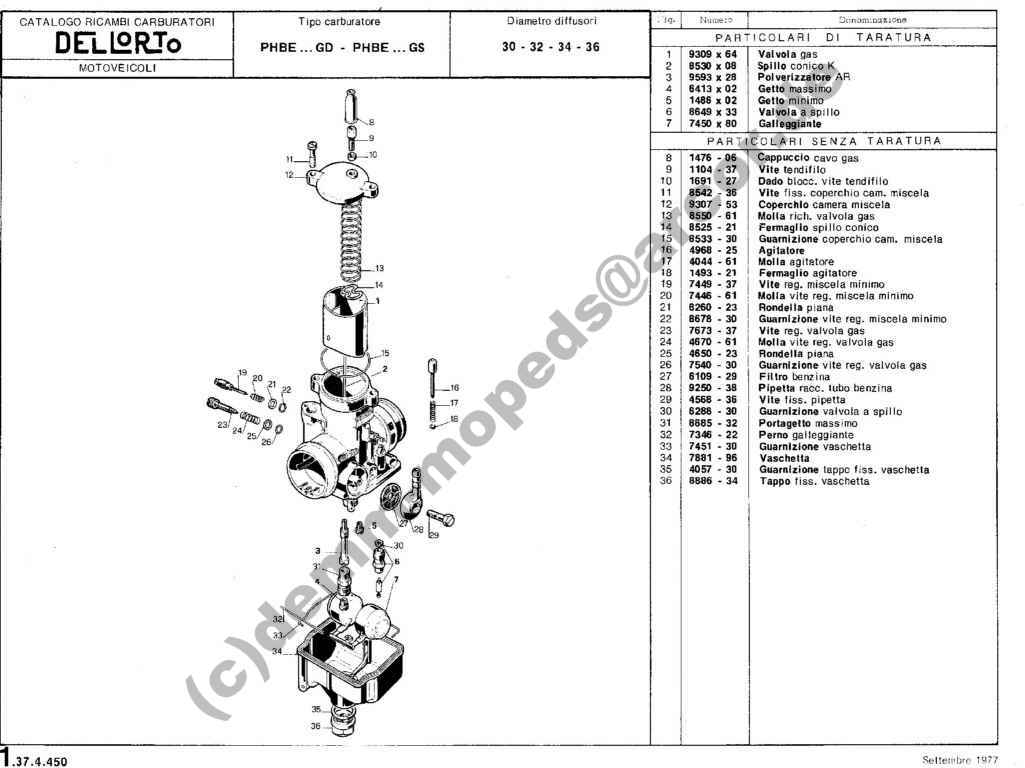

095
1.37.4.450
Typ PHBE
Ausgabe 09 / 77

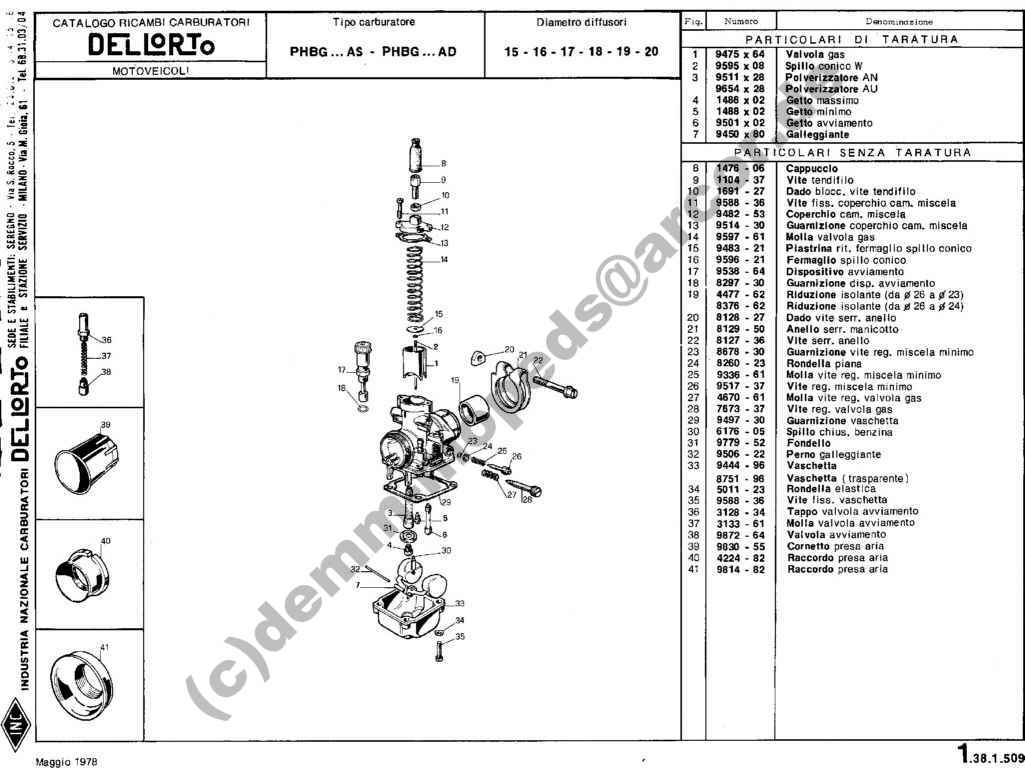

096
1.38.1.509
Typ PHBG
Ausgabe 05 / 78

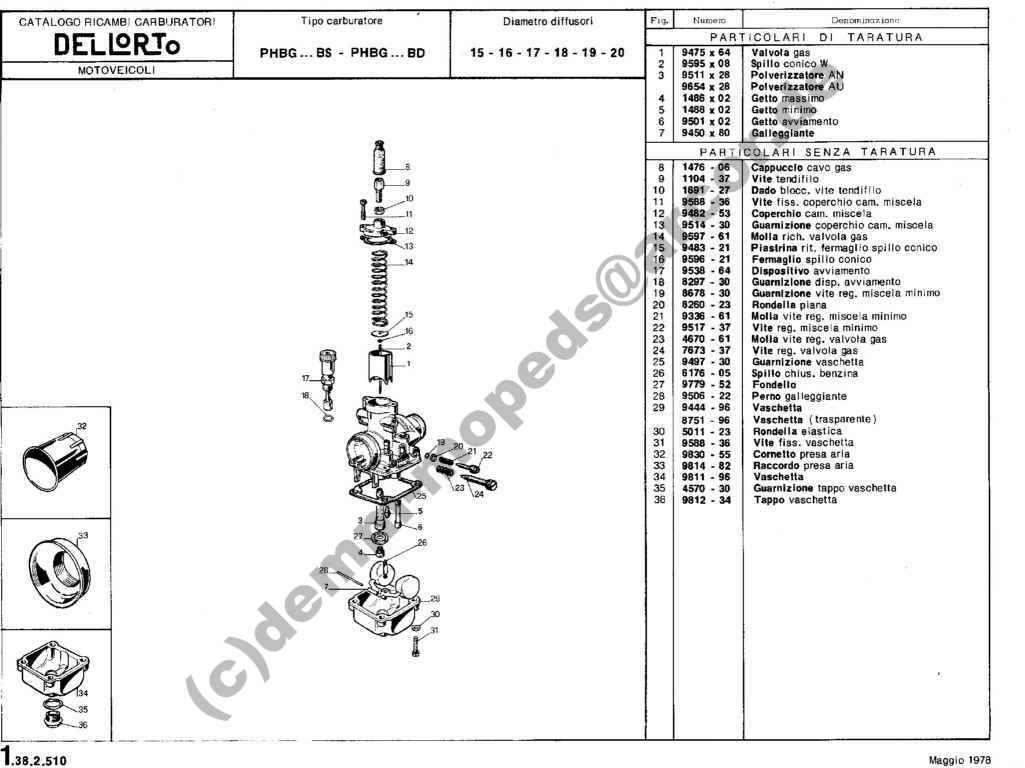

097
1.38.2.510
Typ PHBG
Ausgabe 05 / 78

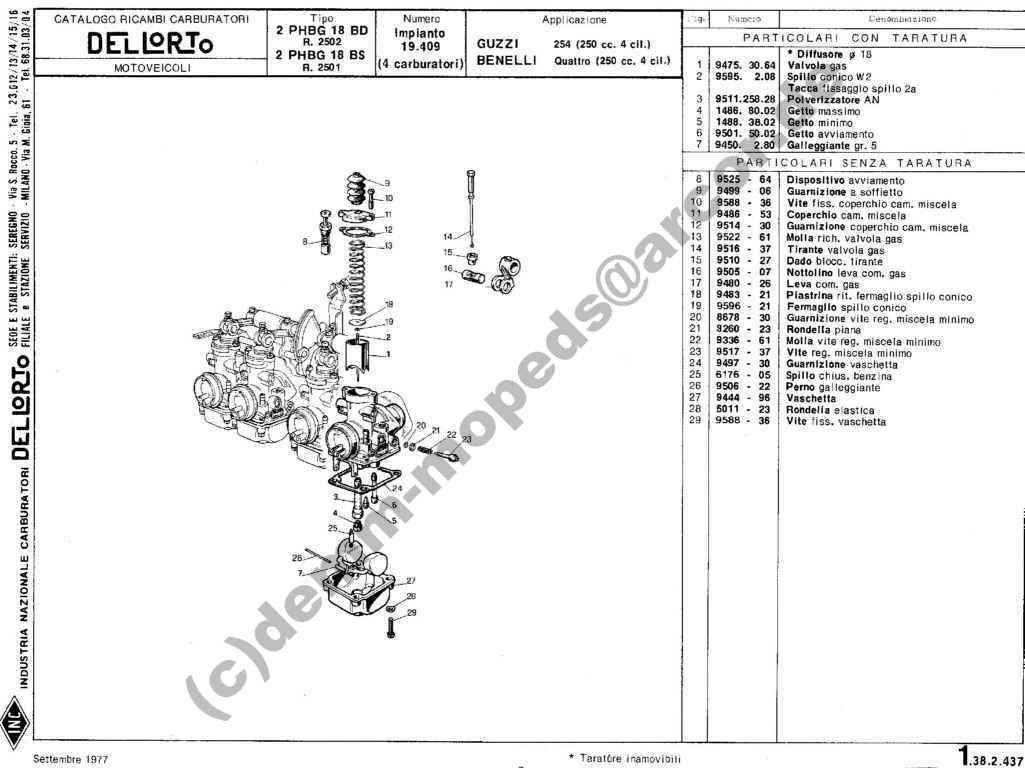

098
1.38.2.437
Typ PHBG
Ausgabe 09 / 77

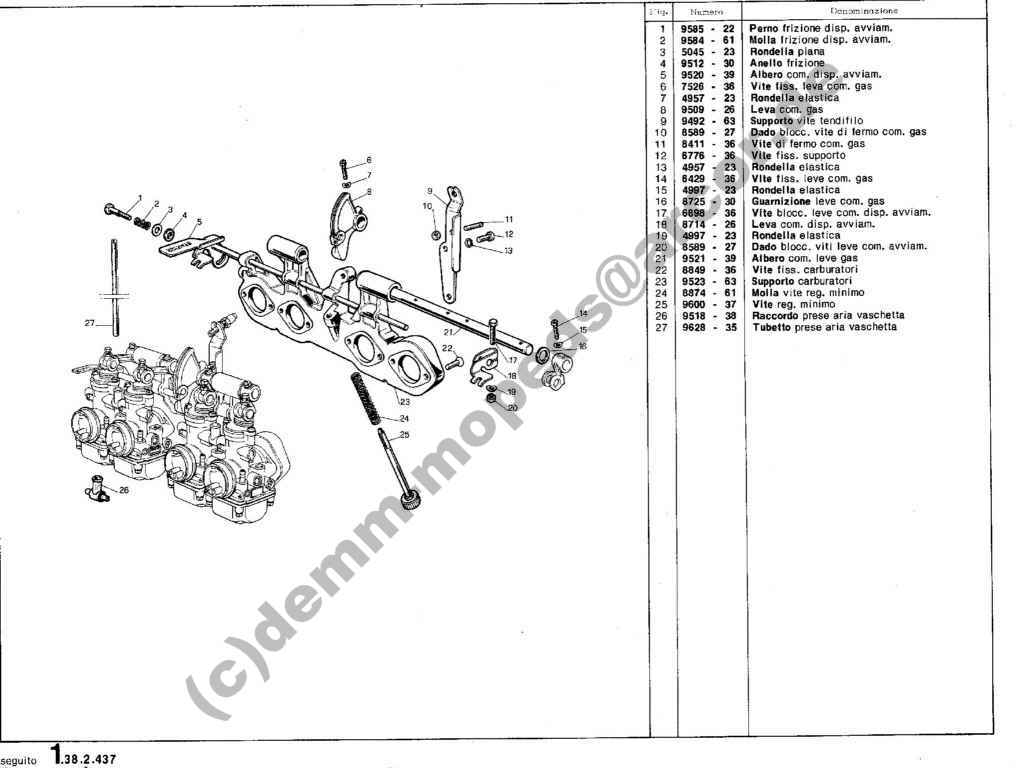

099
1.38.2.437
Typ PHBG
Ausgabe

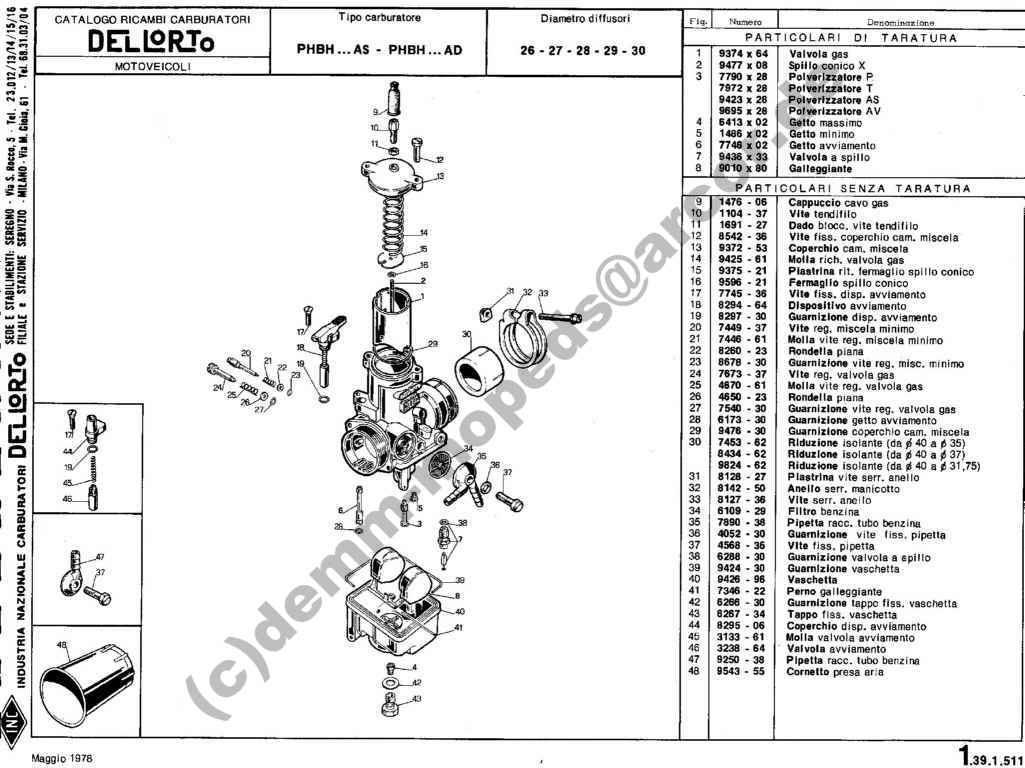

100
1.39.1.511
Typ PHBH
Ausgabe 05 / 78

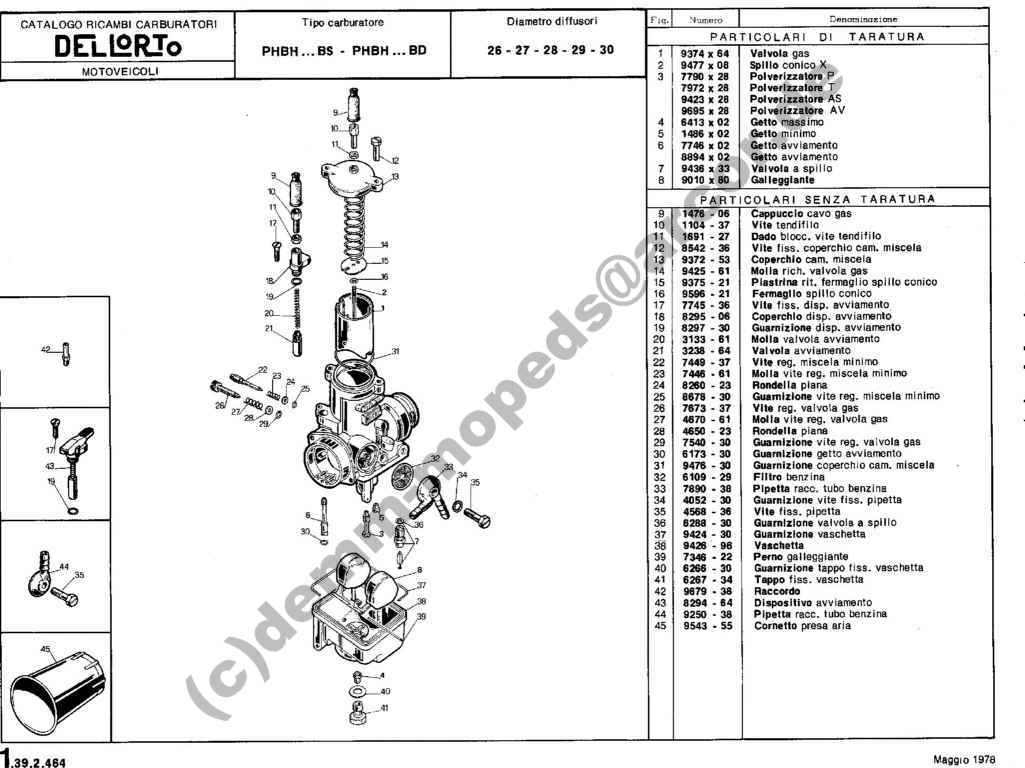

101
1.39.2.464
Typ PHBH
Ausgabe 05 / 78

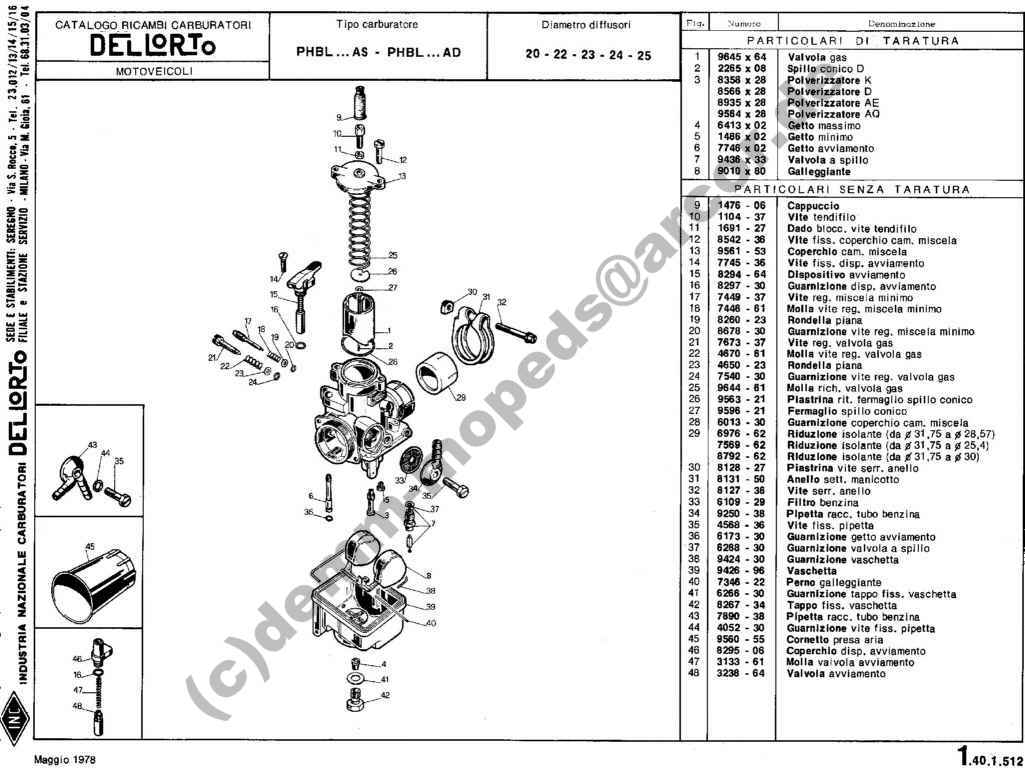

102
1.40.1.512
Typ PHBL
Ausgabe 05 / 78

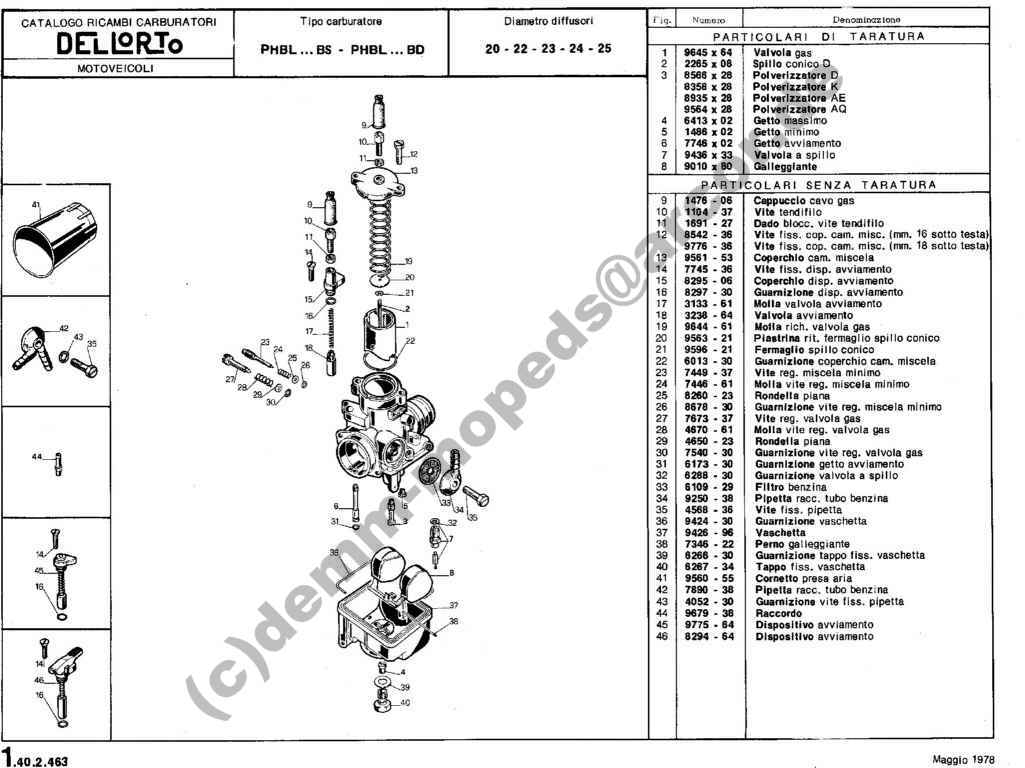

103
1.40.2.463
Typ PHBL
Ausgabe 05 / 78

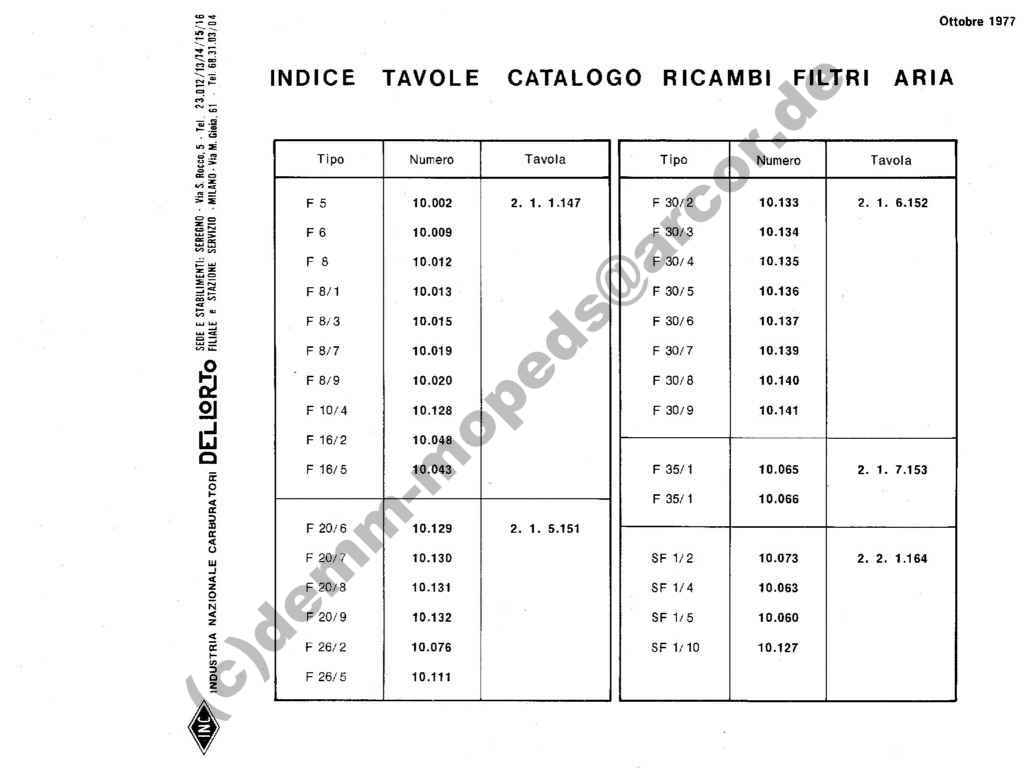

104
Luftfilterteile
Seitenindex
Ausgabe 10 / 77

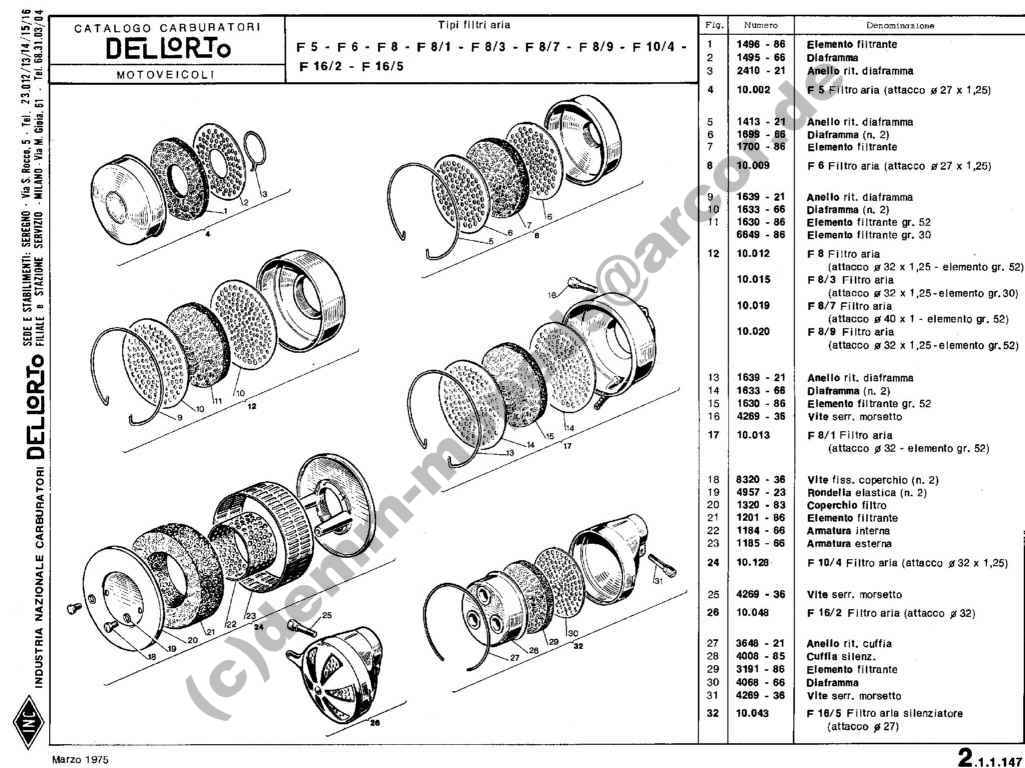

105
2.1.1.147
Typ siehe Index
Ausgabe 03 / 75

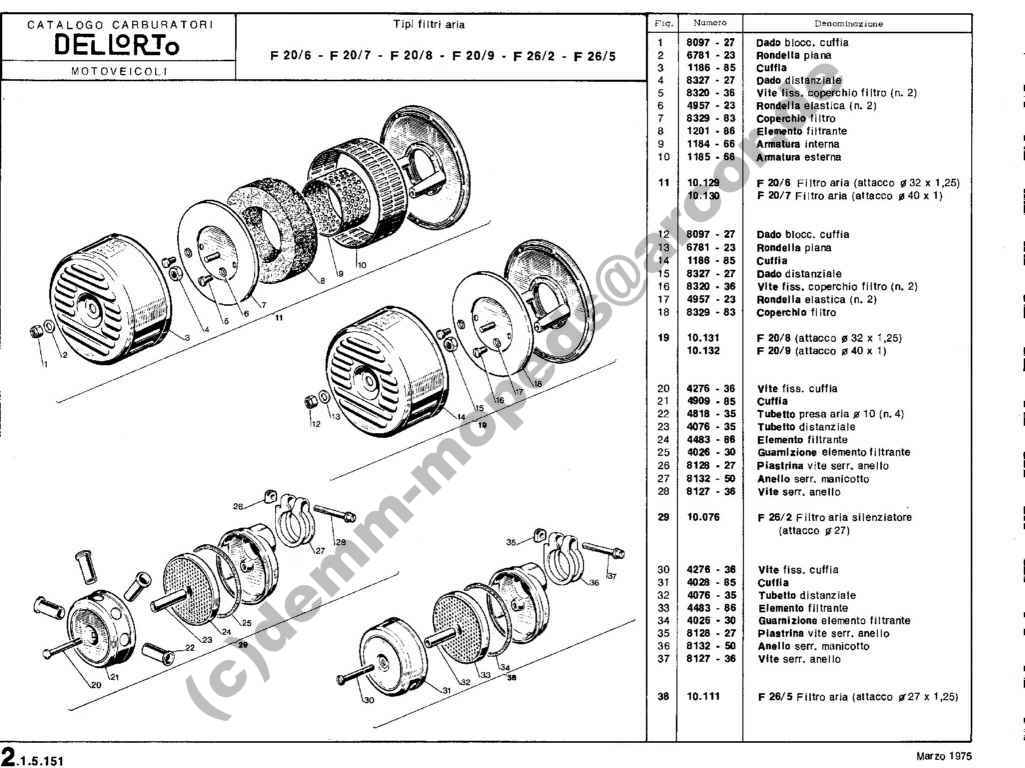

106
2.1.5.151
Typ siehe Index
Ausgabe 03 / 75

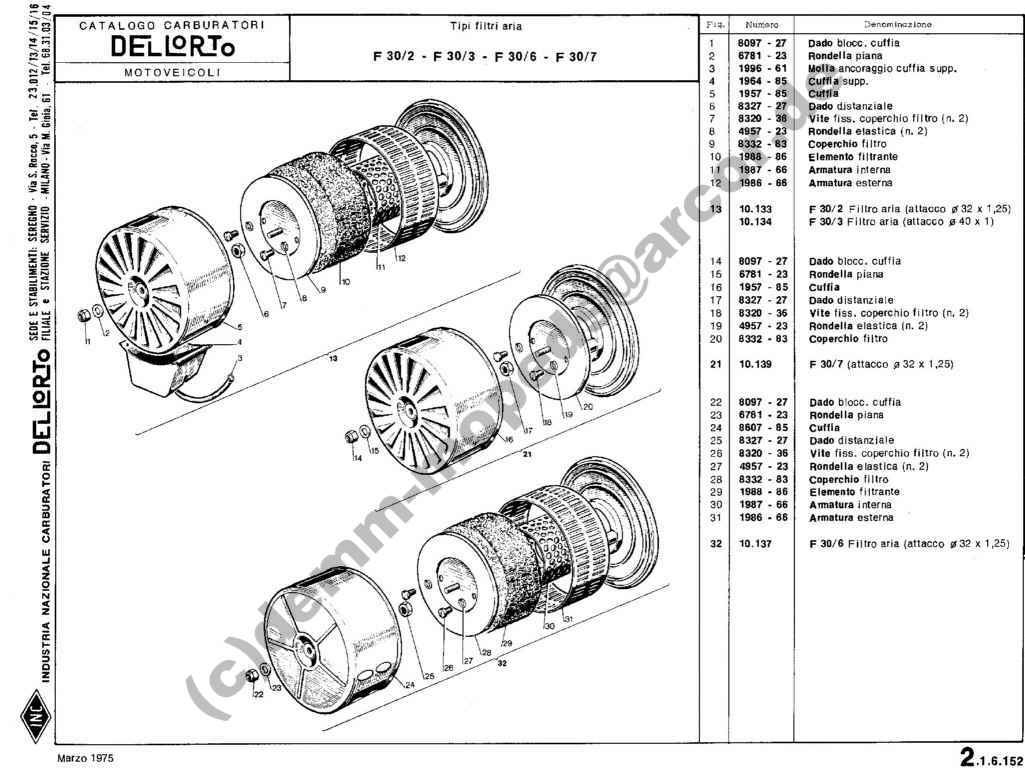

107
2.1.6.152
Typ siehe Index
Ausgabe 03 / 75

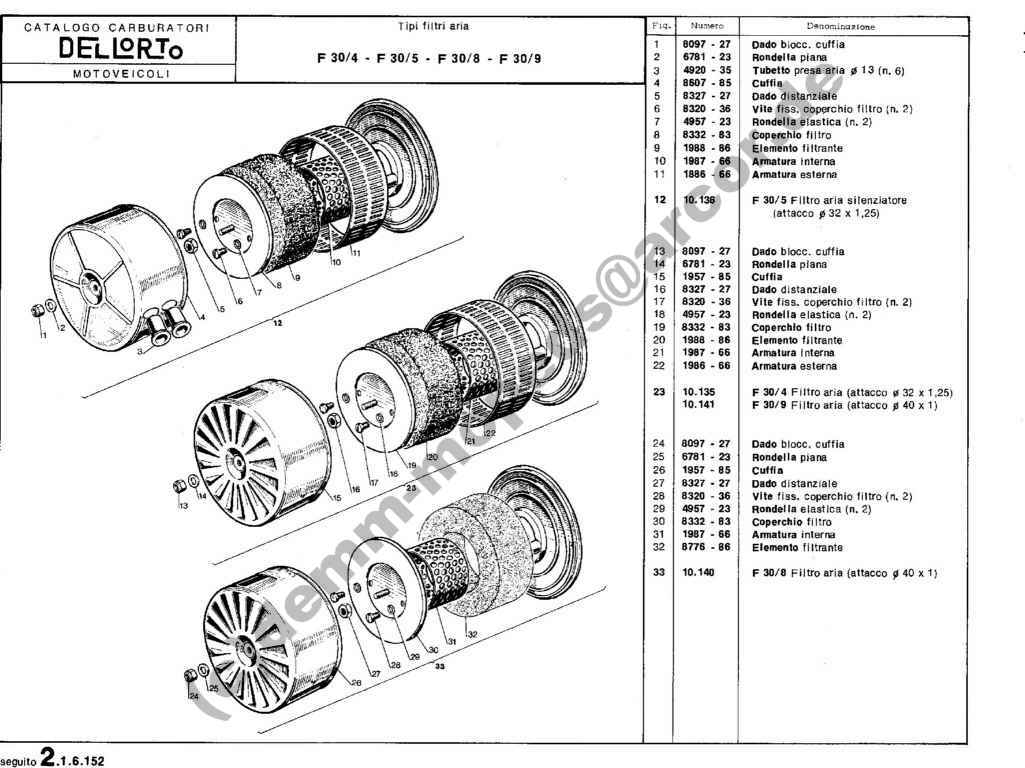

108
2.1.6.152
Typ siehe Index
Ausgabe

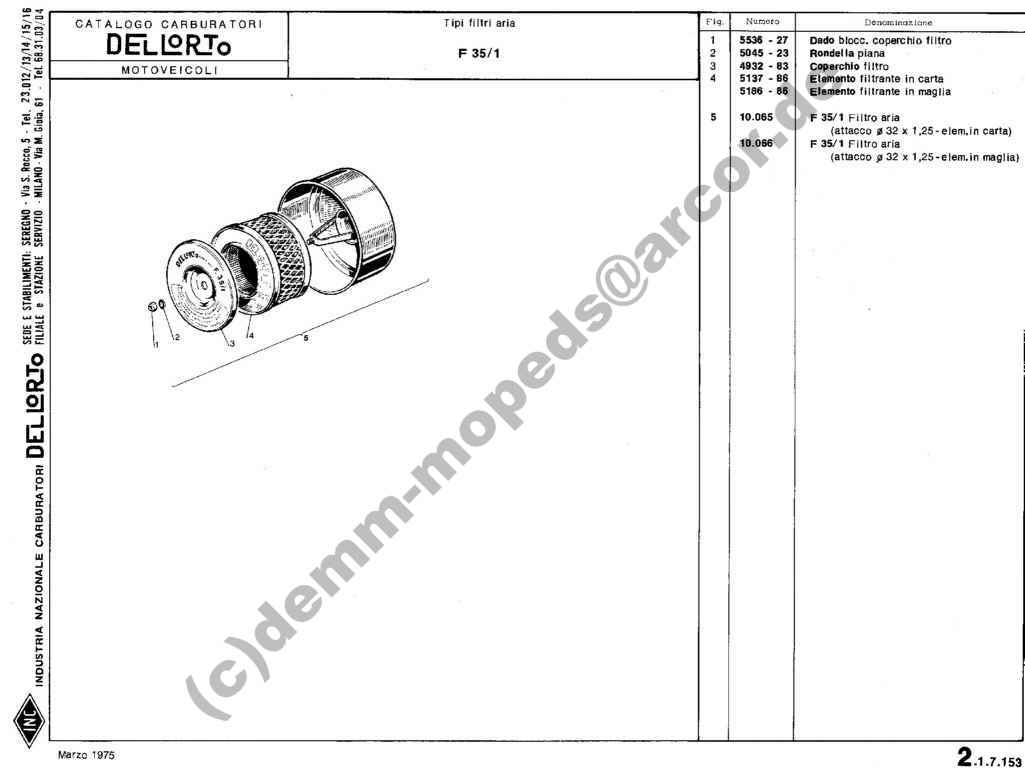

109
2.1.7.153
Typ siehe Index
Ausgabe 03 / 75

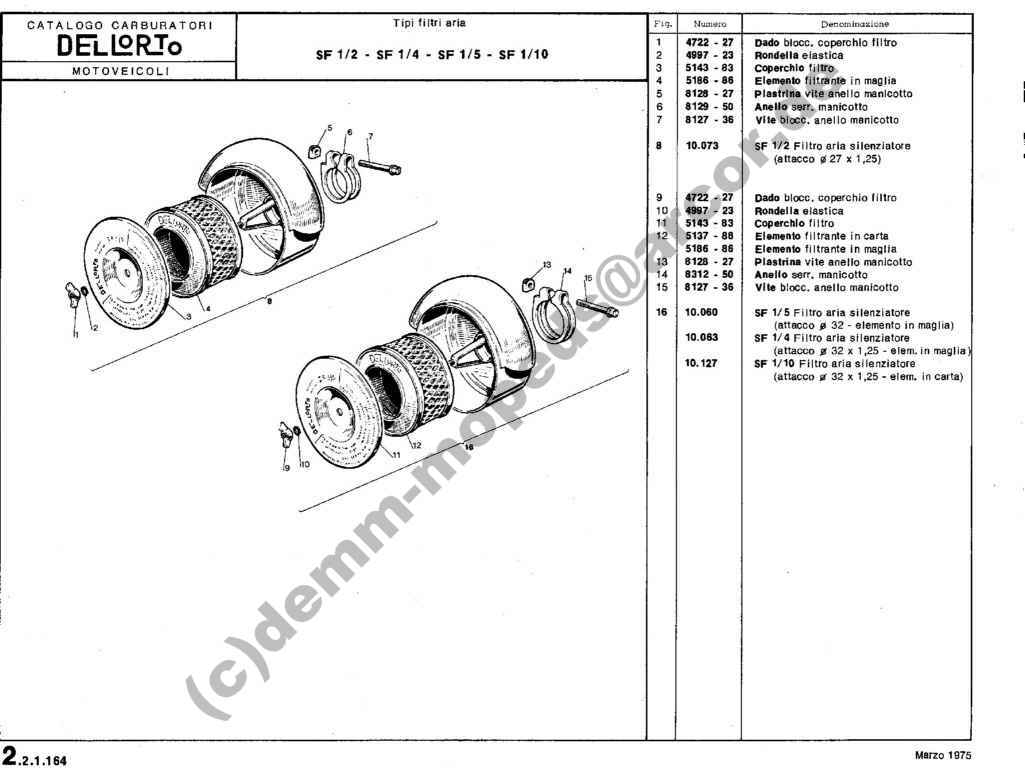

110
2.2.1.164
Typ siehe Index
Ausgabe 03 / 75
111
Deckblatt









14.12.2023
