Vergaser
Dell'Orto SHA

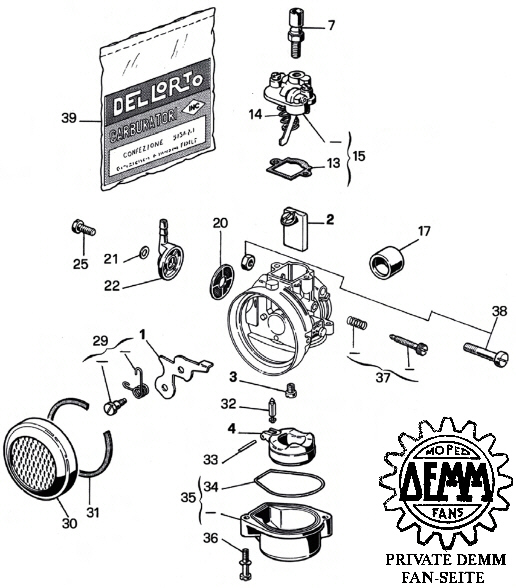

Auf dieser Seite sind die einzelnen Teile der Dell'Orto Vergasertypen SHA 14-9 und SHA 14-12 dargestellt.
Diese Vergaser finden sich auf unseren Mofas , Mopeds und Mokicks in den beiden Größen als Standardvergaser wieder.





Abbildung Nr.  Bezeichnung
D e l l ' O r t o  N u m m e r n
  SHA 14-9   SHA 14-12
  Vergaser kpl.   02217   01515
1 Kaltstartblende   0611450-64   0611450-64
2 Gas-Flachschieber   0610802-64   0610802-64
3 Hauptdüse - 51 (PP25 / S25)   0148651-02
  Hauptdüse - 53 (PP40 / S40)   0148653-02
  Hauptdüse - 68 (AM40)     0148668-02
  Hauptdüse - ab 30   - XX=Düsengröße 01486XX-02
4 Ringschwimmer   0612202-80   0612202-80
5 - 6

n/a


7 Gaszugeinstellschraube mit Mutter   0893100-37   0893100-37
8 - 12

n/a


13 Dichtung Gasschieberdeckel (im Dichtungssatz enthalten) 5257900-77   5257900-77
14 Feder - Gas-Flachschieber   0334600-61   0334600-61
15 Gasschieberdeckel mit Dichtung und Kaltstartautomatik   0960300-53   0960300-53
16

n/a


17 Isolier- / Reduzierbuchse   1136200-62   1136200-62
18 - 19

n/a


20 Kraftstofffilter 0610900-29   0610900-29
21 Dichtung - Schraube Kraftstoffanschluß (im Dichtungssatz enthalten)   5257900-77   5257900-77
22 Kraftstoffanschluß - 25° abgewinkelt 0610600-38     wahlweise nach Bedarf
Kraftstoffanschluß - 45° abgewinkelt 0924900-38
Kraftstoffanschluß - 90° abgewinkelt 0647500-38
23 - 24

n/a


25 Befestigungsschraube Kraftstoffanschluß   0419000-36   0419000-36
26 - 28

n/a


29 Kaltstart-Blende - SATZ (mit Schraube & Rückstellfeder) 5304500-78   5304500-78
30 Luftfiltereinsatz 0611700-86   0611700-86
31 Dichtung - Luftfiltereinsatz (im Dichtungssatz enthalten) 5257900-77   5257900-77
32 Schwimmernadel 0283800-05   0283800-05
33 Welle - Ringschwimmer 0877300-22   0877300-22
34 Dichtung - Schwimmerkammer (im Dichtungssatz enthalten) 5257900-77   5257900-77
35 Schwimmerkammer mit Dichtung 1341200-96   1341200-96
36 Schraube Schwimmerkammer 1183700-36   1183700-36
37 Leerlaufschraube - SATZ (mit Feder) 5303000-78   5303000-78
38 Klemmschraube - SATZ (mit Mutter) 5304900-78   5304900-78
39 Dichtungssatz 5257900-77   5257900-77
