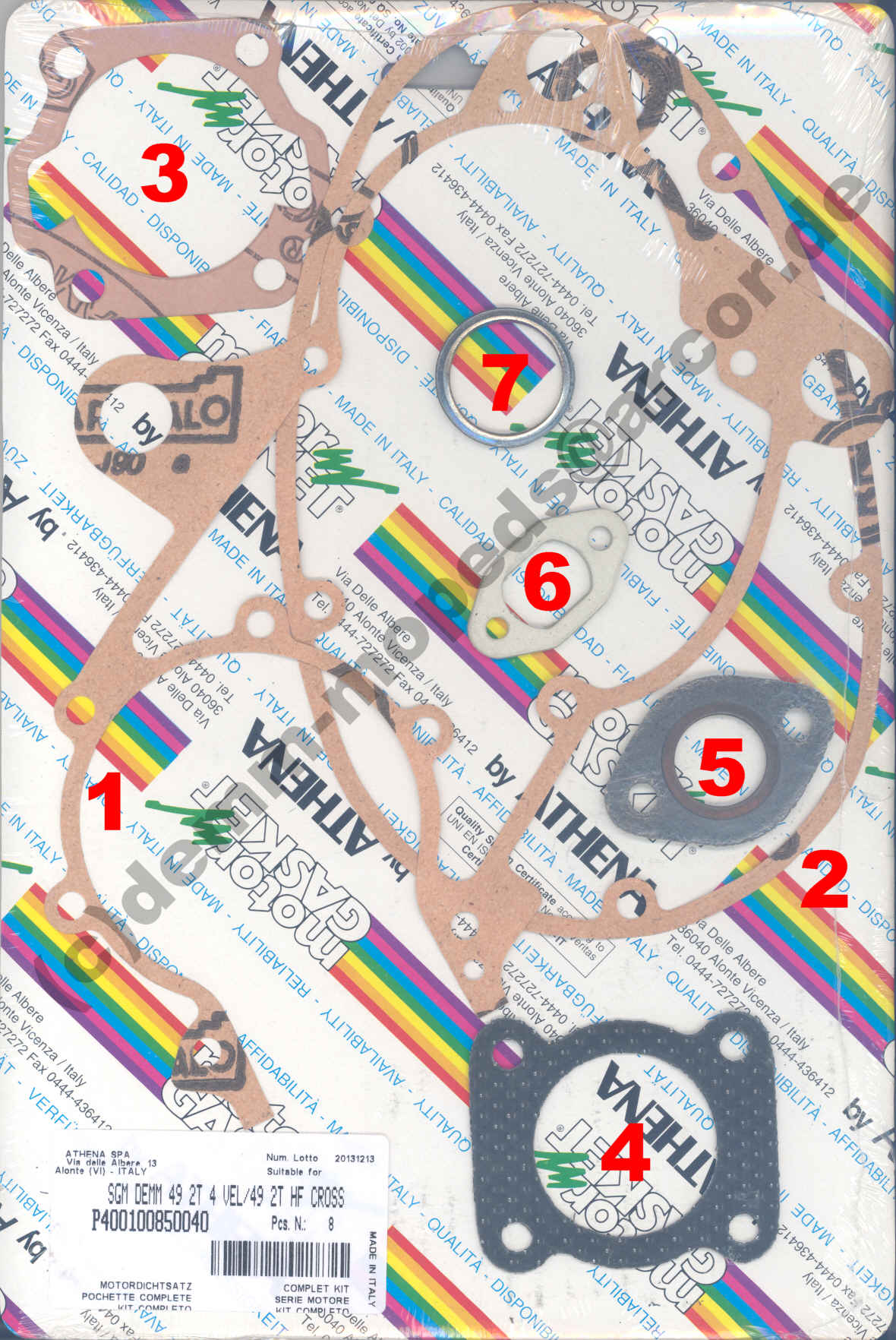

| Den Athena-Dichtungssatz P400100850040
habe ich für die Restauration meiner DEMM-Fox angeschafft.
Allerdings sind nicht alle enthaltenen Dichtungen für meinen
Motor verwendbar gewesen. Zumindest aber brauchte ich mir
keine Dichtungen mühselig selbst anfertigen. |
|
 |
| 1 |
Blockhälften-Dichtung |
| |
|
| 2 |
Kupplungsdeckel-Dichtung |
| |
|
| 3 |
Zylinderfuß-Dichtung |
| |
|
| 4 |
Zylinderkopf-Dichtung |
| |
|
| 5 |
Auspuffkrümmer-Dichtung |
| |
|
| 6 |
Ansaugstutzen-Dichtung |
| |
|
| 7 |
Auspuffkrümmer-Dichtung |
|
| |
Die Dichtungen 4, 5, 6, und 7 konnte ich nicht
verwenden.
Eine Zylinderkopfdichtung wird bei dem Motor 4G-40 nicht verbaut (siehe
Ersatzteilkatalog).
Ansaugkrümmerdichtung ist nicht nötig, da der Ansaugstutzen in den
Zylinder eingeschraubt wird.
Die Auspuffkrümmerdichtung Nr. 5 passt konstruktionsbedingt nicht und die
Dichtung Nr. 7 ist zwar von der Bauform richtig aber leider im Durchmesser zu klein. |
| |
|
|
|
|
|
|
|
|
|
|
|
|
