Auf dieser Seite stelle
ich die mir bekannten Spezialwerkzeuge vor. Bisher habe ich keine Auflistung außer den Angaben in
den deutschsprachigen Ersatzteillisten und einem
englischsprachigen Reparaturhandbuch finden können. Somit ist eine Gewähr
für die Richtigkeit aller Angaben bzw. Zuordnungen natürlich
nicht gegeben.
Die nachfolgenden Bilder sind zum Teil Ausschnitte aus dem Bild eines Internetangebots vom August
2013. Leider konnte ich die angebotenen Artikel
damals nicht erwerben.
Die schwarz-weißen Bilder sind vergrößerte Ausschnitte aus
dem Reparaturbuch der Fa. Grycner.
Die Bilder sind trotz Bildbearbeitungssoftware nicht besonders deutlich. Aber man
bekommt zumindest einen Eindruck davon, wie die vermutlich
originalen Werkzeuge ausgesehen haben müssen. |
|
Nach meinen Recherchen sind die
in diesem rotgerahmten Fenster gezeigten
Spezialwerkzeuge im Internet erhältlich und für
"unsere" Fahrzeuge verwendbar: |
| Werkzeugbezeichnung |
urspüngliche
Verwendung |
Maße |
Verwendung bei
DEMM |
Bemerkung |
| Abzieher |
universal |
M19 x 1
(Rechtsgewinde) |
Polrad |
|
| Abzieher |
Polradabzieher
Suzuki GS125 |
M30 x 1,5 (Rechtsgewinde) |
AP- & K-Motor -
Kupplungsgrundplatte |
|
|
|
|

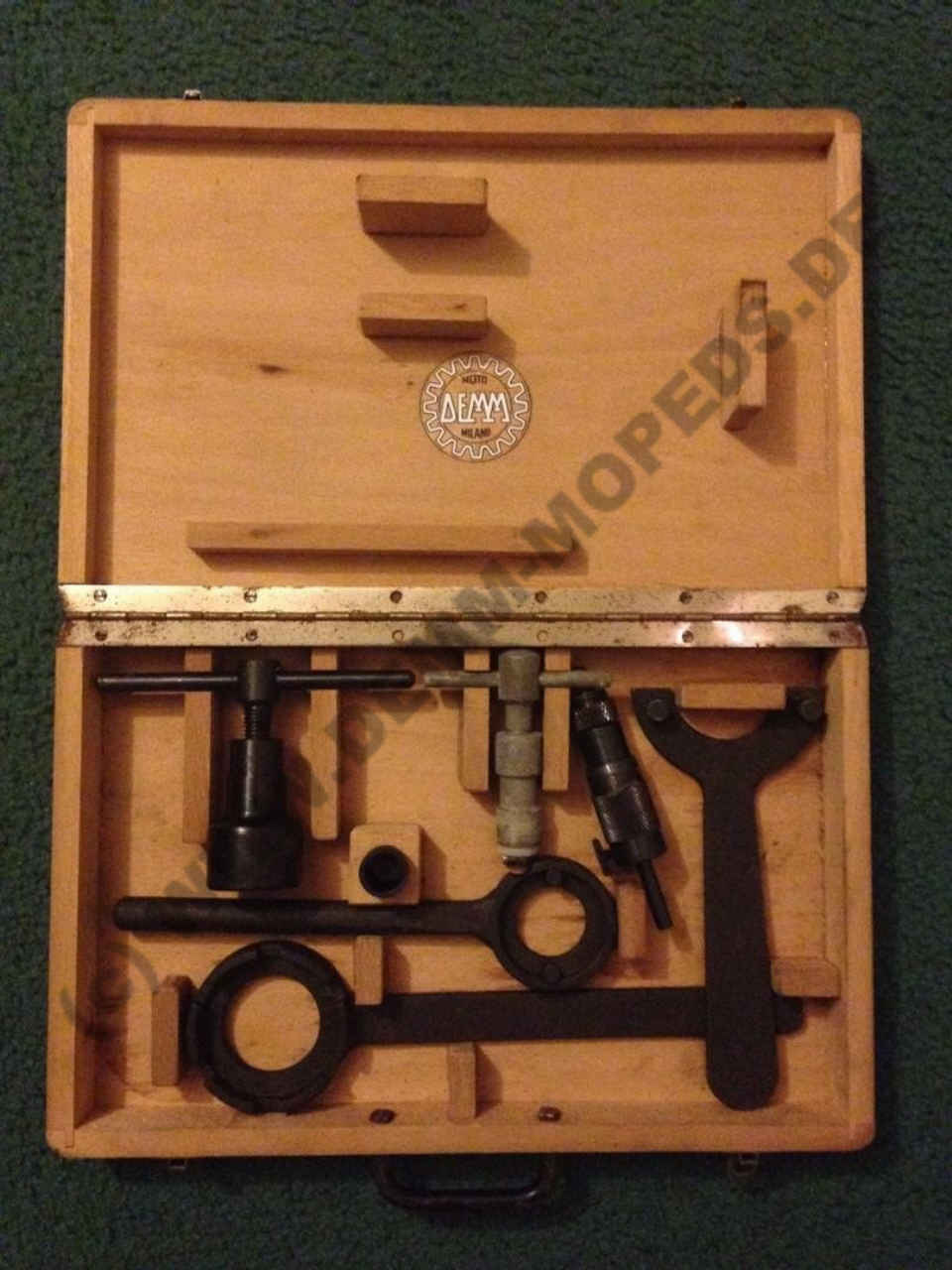

Das Bild des folgenden
Werkzeugkastens fand ich auf einer US-Seite, also
auch dieses Mal nur ein Internetfund.
Dieser Holzkasten mit DEMM-Werkzeugen zeigt uns
vermutlich die Spezialwerkzeuge, wie sie
beispielsweise bei der
Firma Grycner für den Service in den dortigen Vertragswerkstätten erhältlich
gewesen sein könnten. |
| |
 |
|
| |
|
|
|
|
|
| |
|
|
|
|
|
|
|
Werkzeugbezeichnung |
DELTA
EDV-Nr. |
Grycner
Nr. |
Fahrzeugverwendung |
Motor-Typ |
Abbildung |
|
| |
|
|
|
|
|
|

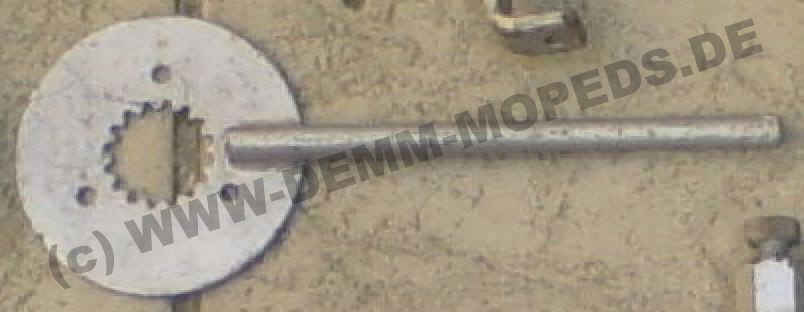

| Kupplungshalter |
101978 |
n/a |
E25 |
K25 |
|
| S25 / S40 / PP25 / PP40 |
AP25 / AP40 |
| S25
(flüssigkeitsgekühlt) |
AP25 |
| |
|
|
|
|
|
|
|
| |
|
|
|
|
|
|

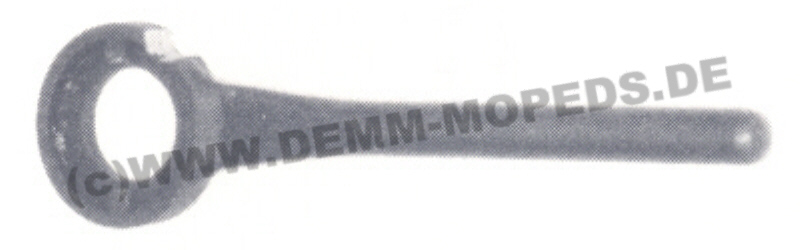

| Kupplungshalter |
n/a |
1 |
(E25 = ??) |
(K25 = ??) |
|
| S25 / S40 / PP25 / PP40 |
AP25 / AP40 |
| S25
(flüssigkeitsgekühlt) |
AP25 |
| |
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
| Kupplungsabzieher |
102825 |
n/a |
E25 |
K25 |
|
| S25 / S40 / PP25 / PP40 |
AP25 / AP40 |
| S25
(flüssigkeitsgekühlt) |
AP25 |
| |
|
| |
|
|
|
|
|
|
|
| |
|
|
|
|
|
|

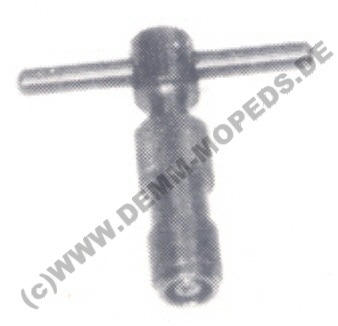

| Kupplungsabzieher |
n/a |
6 |
E25 |
K25 |
|
| S25 / S40 / PP25 / PP40 |
AP25 / AP40 |
| S25
(flüssigkeitsgekühlt) |
AP25 |
| |
|
| |
|
|
|
|
|
|
|
| |
|
|
|
|
|
|

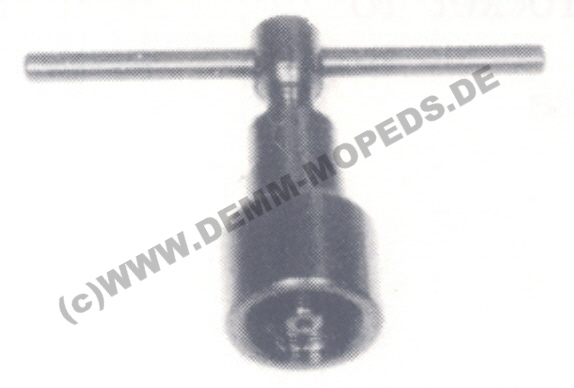

| Polradabzieher |
102858 |
n/a |
E25 |
K25 |
 |
| S25 / S40 / PP25 / PP40 |
AP25 / AP40 |
| S25
(flüssigkeitsgekühlt) |
AP25 |
| AM40 |
4G40 |
| |
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
| Polradabzieher |
n/a |
3 |
E25 |
K25 |
 |
| S25 / S40 / PP25 / PP40 |
AP25 / AP40 |
| S25
(flüssigkeitsgekühlt) |
AP25 |
| AM40 |
4G40 |
| |
|
|
|
|
|
|
|
| |
|
|
|
|
|
|

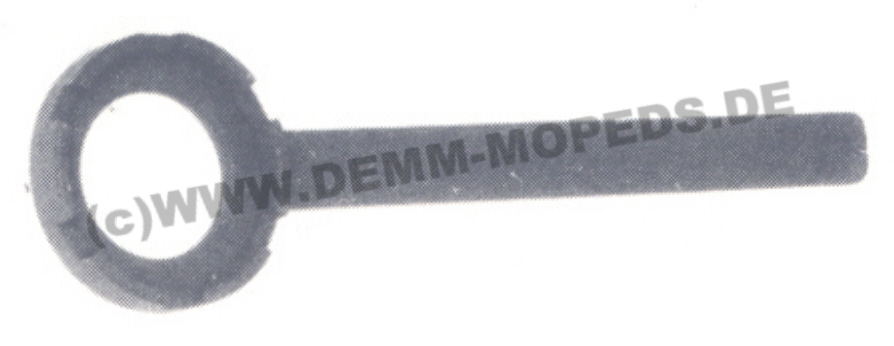

| Ritzelhalter |
n/a |
2 |
|
|
 |
| S25 / S40 / PP25 / PP40 |
AP25 / AP40 |
| S25
(flüssigkeitsgekühlt) |
AP25 |
| |
|
| |
|
|
|
|
|
|
|
| |
|
|
|
|
|
|

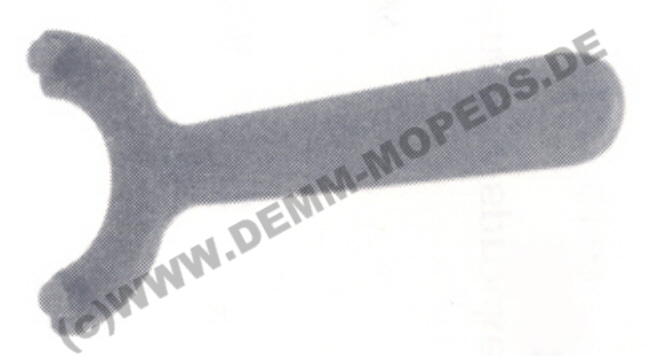

| Polradhalter |
n/a |
4 |
E25 |
K25 |
 |
| S25 / S40 / PP25 / PP40 |
AP25 / AP40 |
| S25
(flüssigkeitsgekühlt) |
AP25 |
| AM40 |
4G40 |
| |
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
Buchse
-
Montagehilfe für Wellendichtringe Pedalwelle |
n/a |
5 |
|
|
 |
| S25 / S40 / PP25 / PP40 |
AP25 / AP40 |
| S25
(flüssigkeitsgekühlt) |
AP25 |
| |
|
| |
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
Buchse
-
Montagehilfe für Wellendichtring Kettenritzel |
n/a |
3 |
|
|
 |
| S25 / S40 / PP25 / PP40 |
AP25 / AP40 |
| S25
(flüssigkeitsgekühlt) |
AP25 |
| (AM40 = ??) |
(4G40 = ??) |
| |
|
|
|
|
|
|
|
| |
|
|
|
|
|
|

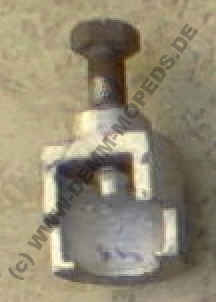

Abzieher
(Zahnrad Kurbelwelle) |
144050 |
n/a |
AM40 |
4G40 |
|
| |
|
| |
|
| |
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
Halteschlüssel
(Kurbelwelle) |
144083 |
n/a |
AM40 |
4G40 |
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|

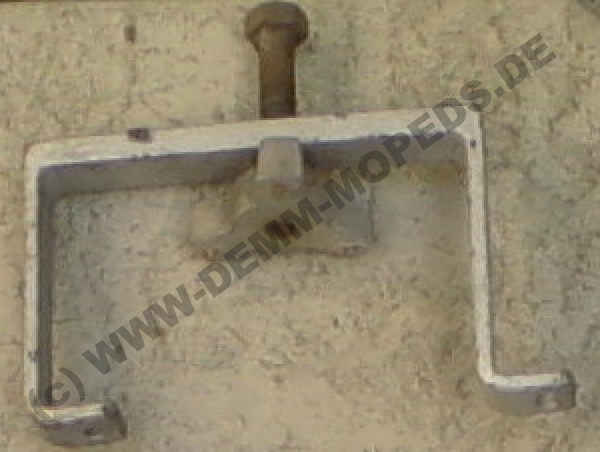

| Spanner (Kupplungslamellen) |
144716 |
n/a |
AM40 |
4G40 |
 |
| |
|
|
| |
|
|
| |
|
|
| |
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|

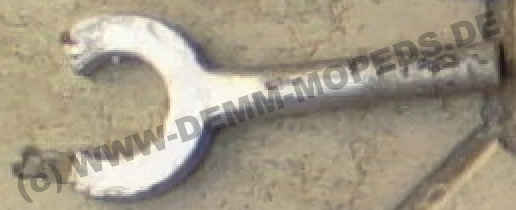

| Halteschlüssel
(Kupplungsträger) |
144750 |
n/a |
AM40 |
4G40 |
 |
| |
|
|
| |
|
|
| |
|
|
| |
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
